Приточно-вытяжная бассейновая установка RWN-RP-Aqua Grey
Бесплатный проект

получить консультацию
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Руководства
Опросник

Бассейновые компактные приточно-вытяжные установки RWN-RP-Aqua Grey РОВЕН – это комплексное решение по вентиляции в частных, общественных бассейнах и в других помещениях с повышенным уровнем влажности.
Установка типа RWN-RP-Aqua Grey – оптимальный вариант приточно-вытяжной бассейновой установки с рециркуляцией и рекуперацией тепла. За счет рециркуляции регулируются температурные и влажностные параметры, а за счет рекуперации происходит экономия энергоресурсов.

Преимущества

  • Широкий типоразмерный ряд: Vertical – 11 типоразмеров
  • Диапазон расхода воздуха от 800 м3/ч до 3 500 м3/ч (далее по запросу)
  • Компактные размеры корпуса
  • Шумо-, теплоизоляция корпуса толщиной 50 мм
  • Корпус и внутренние перегородки из оцинкованной стали и покрыты порошковой краской для предотвращения коррозии
  • Интегрированная автоматика в корпус установки
  • Функциональный сенсорный пульт в комплекте
  • Универсальность монтажа: напольное, настенное (по запросу) исполнение
  • Класс защиты корпуса IP50, монтаж внутри помещения при tвн не менее +5 °С
  • Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится спереди установки
  • Стандартные присоединительные размеры:
               - круглого сечения – ø200 мм
               - прямоугольного сечения – от 400х200 до 600х350 мм
  • Эффективность пластинчатого рекуператора 60%
  • Отключение по сигналу пожарной сигнализации
  • Возможна модификация с осушением (по запросу)
  • Возможность управление по Wi-Fi со смартфона, интеграция установки в комплексную систему «Умный дом» с Алисой, возможность удаленного управления по Modbus

Файлы
Приточно-вытяжная бассейновая установка RWN-RP-Aqua Grey.pdf
4,91 МБ Скачать

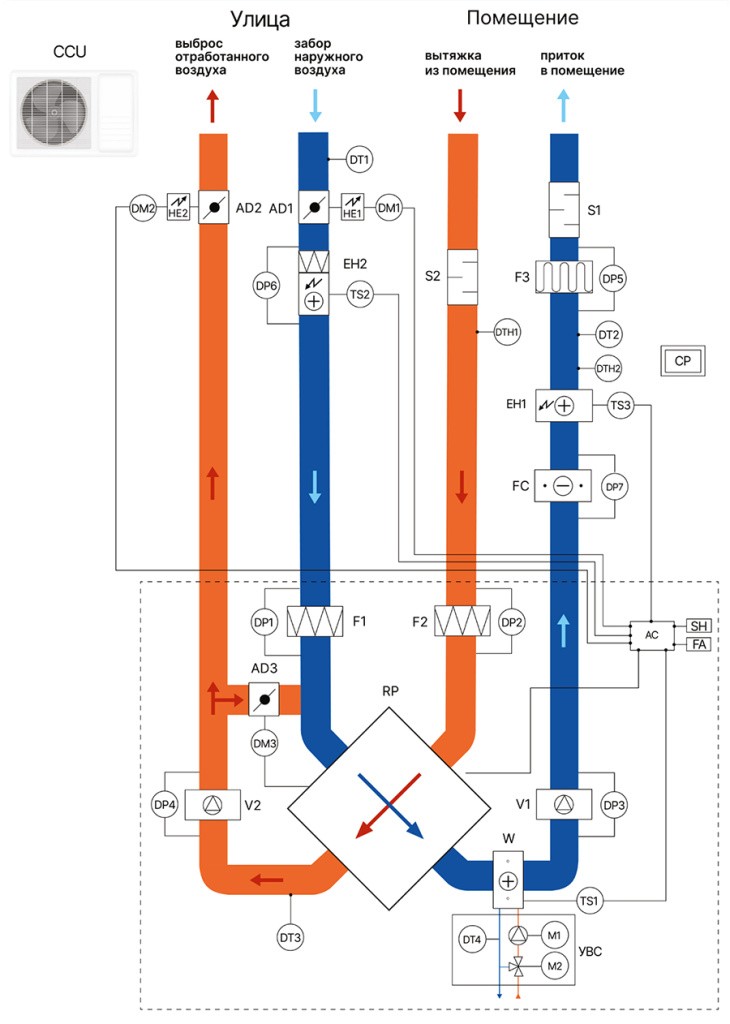

Структурная схема установок RWN-RP-W-Aqua Grey с водяным нагревателем

RWN-RP-Aqua Grey схема вода.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DT4 - датчик температуры обратной воды;
DTH1 - датчик влажности и температуры на вытяжке;
DTH2* - датчик влажности и температуры на притоке;
TS1 - термостат защиты нагревателя W;
TS2* - термостат защиты нагревателя EH2;
TS3* - термостат защиты нагревателя EH1;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления приточного вентилятора;
DP4* - реле перепада давления вытяжного вентилятора;
DP5* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP6* - реле перепада давления фильтра преднагрева G4;
DP7* - реле перепада давления обмерзания охладителя;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3* - дополнительный фильтр F7/F9/HEPA;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RP - рекуператор пластинчатый;
W - водяной нагреватель;
ЕН1* - электрический калорифер постнагрева;
ЕН2* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
FС* - фреоновый охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
AD3 - воздушная рециркуляционная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
DM3 - электропривод воздушной рециркуляционной заслонки;
М1* - насос водяного нагревателя;
М2* - привод трехходового клапана;
УВС* - узел водосмесительный;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу

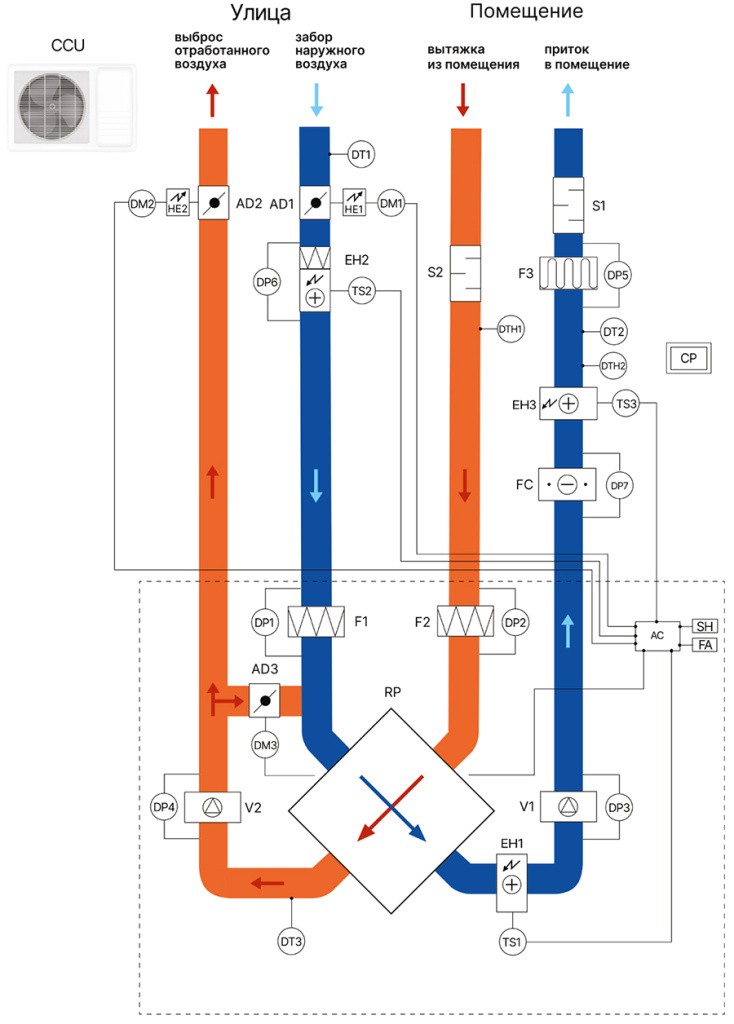

Структурная схема установок RWN-RP-W-Aqua Grey с электрическим  нагревателем

RWN-RP-Aqua Grey схема электро.jpg

Условные обозначения на структурной схеме:

DT1* - датчик температуры наружного воздуха;
DT2 - канальный датчик температуры приточного воздуха;
DТЗ - датчик температуры воздуха после рекуператора;
DT4 - датчик температуры обратной воды;
DTH1 - датчик влажности и температуры на вытяжке;
DTH2* - датчик влажности и температуры на притоке;
TS1 - термостат защиты нагревателя ЕН1;
TS2* - термостат защиты нагревателя ЕН2;
ТSЗ* - термостат защиты нагревателя ЕНЗ;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DРЗ* - реле перепада давления приточного вентилятора;
DP4* - реле перепада давления вытяжного вентилятора;
DP5* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP6* - реле перепада давления фильтра преднагрева G4;
DP7* - реле перепада давления обмерзания охладителя;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
FЗ* - дополнительный фильтр F7/F9/HEPA;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RP - рекуператор пластинчатый;
ЕН1 - электрический калорифер;
ЕН2* - электрический калорифер преднагрева с фильтром G4;
ЕНЗ* - электрический калорифер постнагрева;
S1*, S2* - шумоглушители приточный и вытяжной;
FC* - фреоновый охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
АDЗ - воздушная рециркуляционная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
DМЗ - электропривод воздушной рециркуляционной заслонки;
АС - контроллер автоматики;
СР - пульт управления;
SH - возможность подключения по протоколу ModBus RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

Габаритные размеры

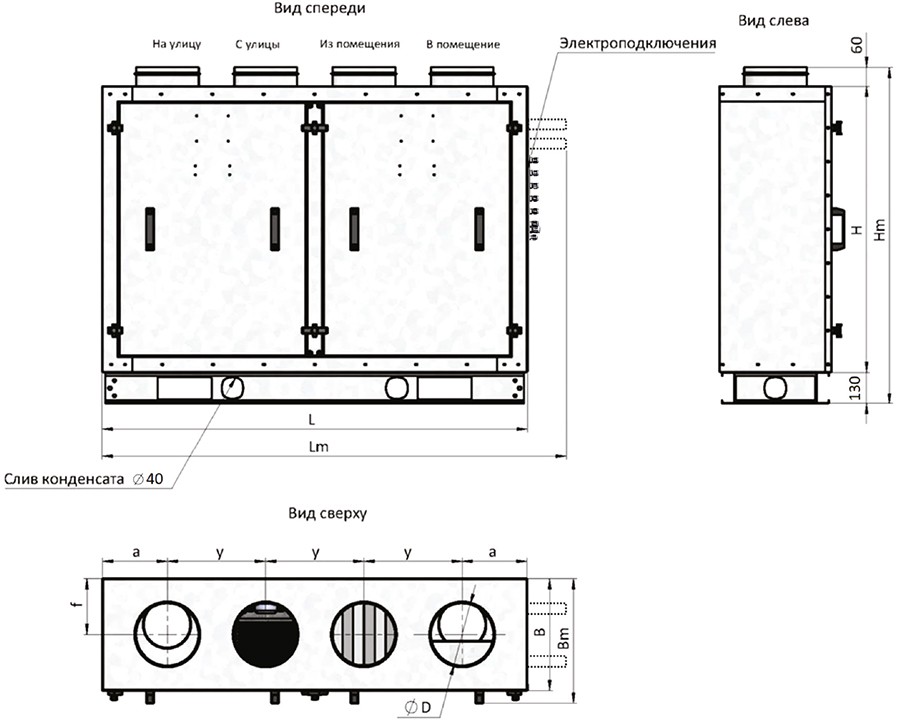

Габаритные размеры установок в исполнении Vertical-Aqua (800), мм

Габаритные размеры установок RWN-RR-Aqua в исполнении Vertical-Aqua (800).jpg

Пунктирной линией показаны патрубки нагревателя

Типоразмер

L

B

H

a

y

f

D

Lm

Bm

Hm

Масса, кг

800

1335

375

904

205

310

188

Ø 200

1470

415

1094

105

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

800

G 3/4"

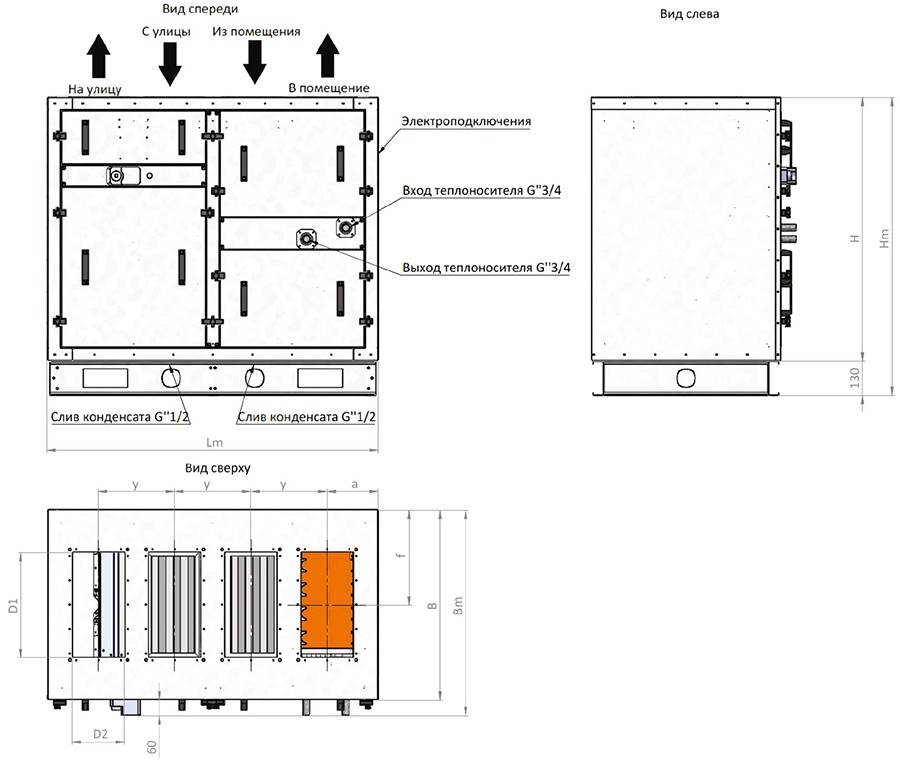

Габаритные размеры установок в исполнении Vertical-Aqua (1000-1600), мм

Габаритные размеры установок RWN-RR-Aqua в исполнении Vertical-Aqua (1000-1600).jpg

Типоразмер

B

H

a

y

f

D1хD2

Lm

Bm

Hm

Масса, кг

1000

723

1000

194

290

361

400x200

1260

783

1130

152

1200

723

1000

194

290

361

400x200

1260

783

1130

153

1600

723

1000

194

290

361

400x200

1260

783

1130

155

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

1000-1600

G 3/4"

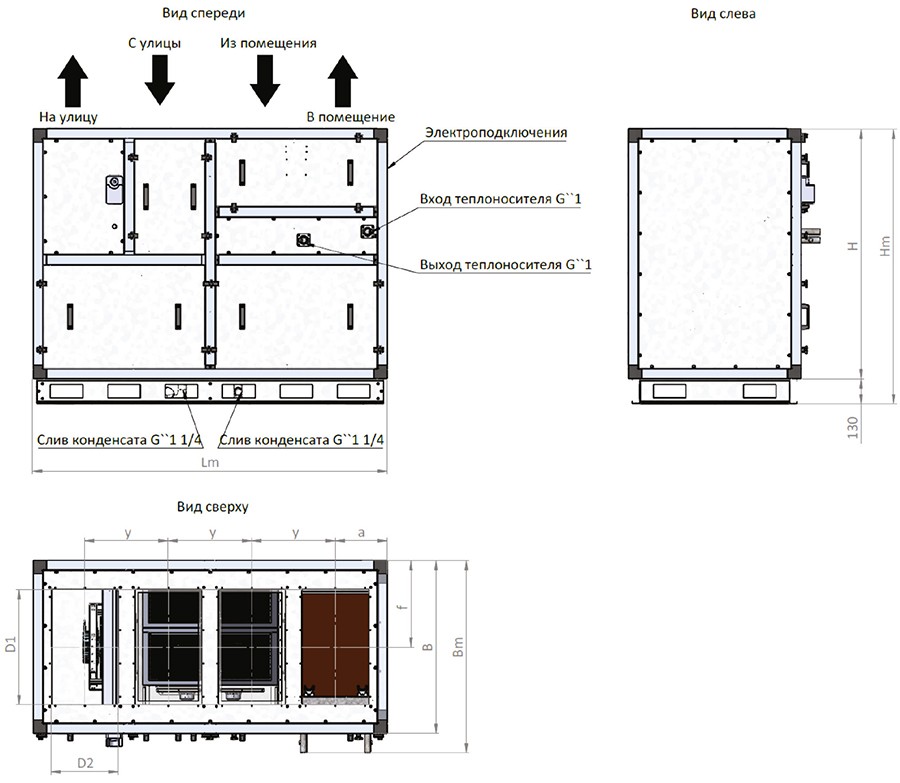

Габаритные размеры установок в исполнении Vertical-Aqua (1800-3500), мм

Габаритные размеры установок RWN-RR-Aqua в исполнении Vertical-Aqua (1800-3500).jpg

Типоразмер

B

H

a

y

f

D1хD2

Lm

Bm

Hm

Масса, кг

1800

760

1350

240

373

380

500x300

1600

860

1480

215

2000

760

1350

240

373

380

500x300

1600

860

1480

215

2200

760

1350

240

373

380

600x300

1600

860

1480

217

2500

800

1350

247

386

400

600x300

1650

900

1480

245

2700

900

1350

272

436

450

600x350

1850

1000

1480

300

3000

900

1400

272

436

450

600x350

1850

1000

1530

312

3500

900

1400

272

436

450

600x350

1850

1000

1530

316

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

1800-3500

G 1"

Технические характеристики установок

Наименование

Расход воздуха,
м3/ч

Напряжение,
В

Вентиляторы

Уровень шума Lp, дБ(A)

Мощность, кВт

Ток, А

RWN-RP-800(50m)-ЕС-W-Vertical(N)-Aqua Grey

800

1~220

0,46

3,3

43,0

RWN-RP-1000(50m)-ЕС-W-Vertical(N)-Aqua Grey

1000

1~220

0,64

4,8

42,8

RWN-RP-1200(50m)-ЕС-W-Vertical(N)-Aqua Grey

1200

1~220

0,92

6,6

46,0

RWN-RP-1600(50m)-ЕС-W-Vertical(N)-Aqua Grey

1600

1~220

0,92

6,6

46,0

RWN-RP-1800(50m)-ЕС-W-Vertical(N)-Aqua Grey

1800

1~220

0,98

4,1

42,5

RWN-RP-2000(50m)-ЕС-W-Vertical(N)-Aqua Grey

2000

1~220

1,18

8,6

42,5

RWN-RP-2200(50m)-ЕС-W-Vertical(N)-Aqua Grey

2200

1~220

1,40

6,2

45,8

RWN-RP-2500(50m)-ЕС-W-Vertical(N)-Aqua Grey

2500

1~220

1,40

6,2

45,8

RWN-RP-2700(50m)-ЕС-W-Vertical(N)-Aqua Grey

2700

1~220

1,40

6,2

45,8

RWN-RP-3000(50m)-ЕС-W-Vertical(N)-Aqua Grey

3 000

3~380

2,2

3,2

46,7

RWN-RP-3500(50m)-ЕС-W-Vertical(N)-Aqua Grey

3 500

3~380

2,2

3,2

46,7

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** Крепление к стене по запросу

Технические характеристики водяного нагревателя

Наименование

Мощность нагрева, кВт

Расход теплоносителя, м3/ч

Гидравлические потери в теплообменнике, кПа

RWN-RP-800(50m)-ЕС-W-Vertical(N)-Aqua Grey

8

0,4

1,5

RWN-RP-1000(50m)-ЕС-W-Vertical(N)-Aqua Grey

10

0,4

0,7

RWN-RP-1200(50m)-ЕС-W-Vertical(N)-Aqua Grey

12

0,5

1,0

RWN-RP-1600(50m)-ЕС-W-Vertical(N)-Aqua Grey

16

0,7

1,8

RWN-RP-1800(50m)-ЕС-W-Vertical(N)-Aqua Grey

18

0,8

1,7

RWN-RP-2000(50m)-ЕС-W-Vertical(N)-Aqua Grey

18

0,9

1,9

RWN-RP-2200(50m)-ЕС-W-Vertical(N)-Aqua Grey

22

1,0

2,5

RWN-RP-2500(50m)-ЕС-W-Vertical(N)-Aqua Grey

25

1,1

3,7

RWN-RP-2700(50m)-ЕС-W-Vertical(N)-Aqua Grey

27

1,2

3,2

RWN-RP-3000(50m)-ЕС-W-Vertical(N)-Aqua Grey

30

1,3

3,9

RWN-RP-3500(50m)-ЕС-W-Vertical(N)-Aqua Grey

35

1,5

5,4

Номинальный режим рекуператора: с улицы -24°С ; из помещения: +30°С 60%.
Водяной нагреватель рассчитан на нагрев воздуха с 5°С до 35°С при температуре теплоносителя 80/60°С.

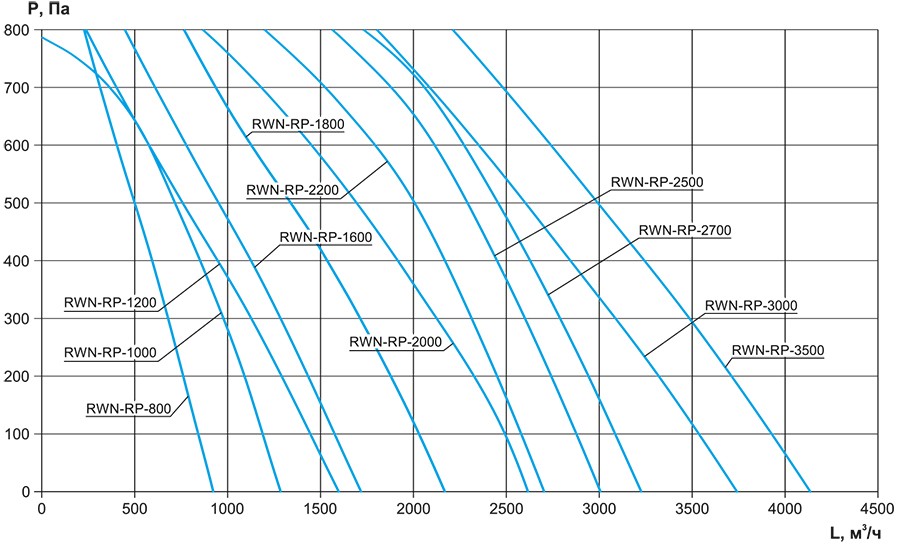

Аэродинамические характеристики установок

RWN-RR-Aqua Grey аэродинамика.jpg

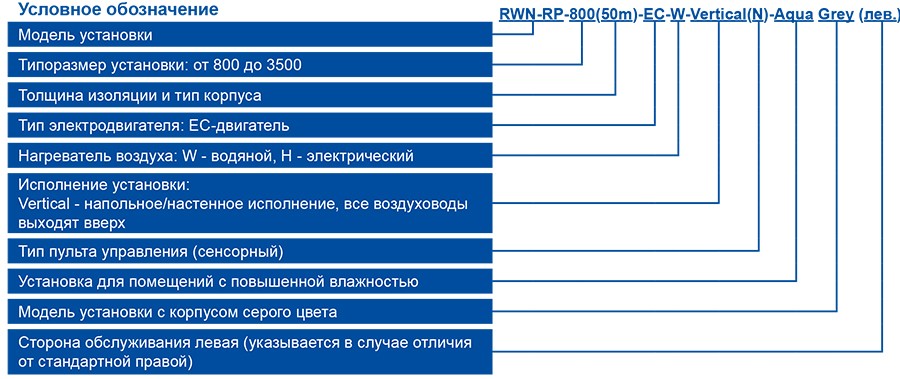

RWN-RP-Aqua Grey маркировка.jpg

* Примечание:
50m - бескаркасная конструкция с изоляцией 50 мм, допустимая наружная температура не ниже -30°С.
При размещении приточных установок на улице для защиты от осадков следует организовывать навес. Не допускается попадание влаги на клеммные соединения.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство Приточно-вытяжная бассейновая установка RWN-RP-Aqua Grey.pdf
15,52 МБ Скачать
Инструкция по подключению к Wi-Fi для установок RWN с ЕС электродвигателем.pdf
5,76 МБ Скачать
Описание и функционал контроллера M245 в системе ALOKA.pdf
4,96 МБ Скачать
Вы можете заполнить небольшую анкету, чтобы наши менеджеры смогли более качественно обработать ваш запрос. Или скачать бланк, заполнить его вручную, а затем прикрепить. Наш менеджер свяжется с вами после отправки.
Скачать и заполнить бланк
Остались вопросы? Напишите нам!
Задать вопрос
Представитель (Ф.И.О)*
Название организации
Телефон*
Электронная почта*
Наименование объекта
Адрес объекта
Комментарии
    С этим товаром покупают

    Всю необходимую информацию также можно получить по телефону «горячей линии»

    + 7 800 200 93 96

    или по телефону

    +7 800 505 08 67 получить консультацию
    Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
    Хорошо
    Telegram
    ВКонтакте
    Дзен
    КАТАЛОГ ПРОДУКЦИИ
    ПРОЕКТИРОВЩИКАМ
    О КОМПАНИИ
    ЗАГРУЗКИ
    +7 800 200-93-96
    Многоканальный
    +7 800 505-08-67
    Интернет-магазин
    Офис продаж
    © 2026 ООО «РОВЕН-Регионы»
    Сделано в
