Электропривод РОВЕН

Электроприводы регулируют работу приспособлений открывания воздушных заслонок и клапанов в системах вентиляции.
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Видео

Электроприводы регулируют работу приспособлений открывания воздушных заслонок в системах вентиляции. Каждая модель устройства включает в себя качественный зубчатый редуктор и электродвигатель, а также обладает сложной электронной системой регулирования. Небольшие габариты конструкций обеспечивают легкий монтаж в небольшом рабочем пространстве.

Приводы являются оптимальным решением для автоматизации систем вентиляции.

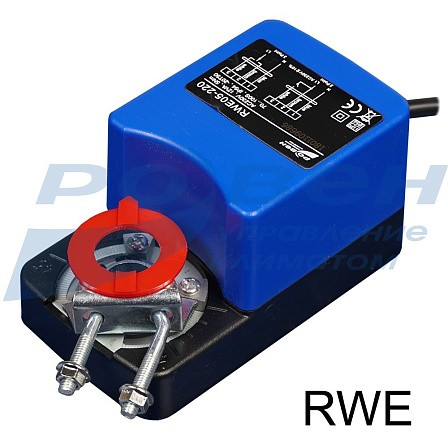

Электроприводы без возвратной пружины

Электропривод без возвратной пружины предназначен для управления воздушными заслонками и клапанами. Класс защиты IP54.

Размер приводов РОВЕН без пружины.jpg

Тип привода

A

B

В1

C

Размер вала (оси), мм

Масса, кг

RWE02-220, RWE02-24

115

58,5

34,5

65

Ø 6...15 / □ 5...10

0,55

RWE02-24P

115

58,5

34,5

65

Ø 6...15 / □ 5...10

0,55

RWE05-220

115

58,5

34,5

65

Ø 6...15 / □ 5...10

0,55

RWE05-24P

115

58,5

34,5

65

Ø 6...15 / □ 5...12

0,55

RWE10-220, RWE10-24P

137

62,8

42,5

85,2

Ø 10...16 / □ 7...12

1,0

RWE20-220

158

71

44

86

Ø 12...20 / □ 8,5...14

1,2

Технические характеристики электроприводов

Тип

привода

Номинальное напряжение, В

Крутящий

момент, Н·м*

Площадь

заслонки, м²*

Потребляемая мощность,

при вращении/

в состоянии покоя, Вт

Рабочая температура, °С

Время срабатывания, с

Управление

RWE02-220

220

2

<0,4

2,0/1,0

-30...+50

60...90

2-х/3-х позиционное

RWE02-24

24

2,0/1,0

RWE02-24P

24

1,5/0,5

70...100

Плавная регулировка сигналом 0…10 В=

RWE05-220

220

5

<1

2,0/1,0

-30...+50

60...90

2-х/3-х позиционное

RWE05-24P

24

1,5/0,5

70...100

Плавная регулировка сигналом 0…10 В=

RWE10-220

220

10

<2

1,5/0,5

-30...+50

80...110

2-х/3-х позиционное

RWE10-24P

24

2,0/1,0

80...110

Плавная регулировка

сигналом 0(2)…10В/

0(4)-20мА

RWE20-220

220

20

<4

3,0/1,0

-30...+50

90...120

2-х/3-х позиционное

* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Электрические схемы подключения

Электроприводы RWE_схемы.jpg

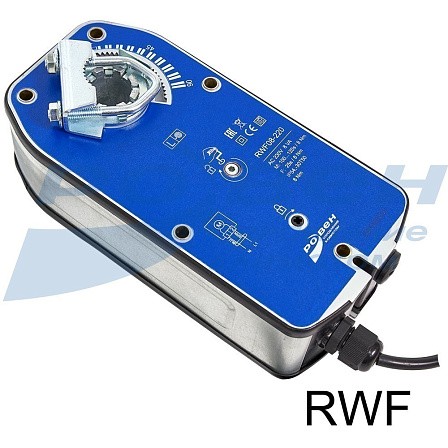

Электроприводы с возвратной пружиной

Электроприводы разработаны для применения в системах отопления, вентиляции и кондиционирования. Выполняют охранные функции, предназначены, например, для защиты от замораживания.

Размер приводов РОВЕН с пружиной.jpg

Тип привода

A

B

C

Размер вала (оси), мм

Масса, кг

RWF03-220

131

84

78

Ø 6...12 / □ 4,5...8

1,2

RWF03-220S

RWF03-24

RWF05-220,

RWF05-220S

156

75,5

98

Ø 10...16 / □ 7...11

1,8

RWF05-24

156

75,5

98

Ø 10...16 / □ 7...11

1,8

RWF08-220,

RWF08-220S

203

81,3

100

Ø 12...20 / □ 9...14

2,4

RWF20-220,

RWF20-220S

219,5

89

105

Ø 12...20 / □ 9...14

2,8

Технические характеристики электроприводов

Тип

привода

Номинальное напряжение, В

Крутящий

момент, Н·м*

Площадь

заслонки, м²**

Потребляемая мощность,

при вращении/

в состоянии покоя, Вт

Рабочая температура, °С

Время срабатывания, с

Управление

RWF03-220

220

3

<0,6

5,0/3,5

-30...+50

25...45

(Возвратная

пружина <15)

2-х позиционное

RWF03-220S*

220

5,0/3,5

RWF03-24

24

5,0/3,5

RWF05-220

220

5

<1,0

5,0/3,5

-30...+50

55...75

(Возвратная

пружина <25)

2-х позиционное

RWF05-220S*

220

5,0/3,5

RWF05-24

24

5,0/3,5

RWF08-220

220

8

<1,5

5,0/3,5

-30...+50

100...120

(Возвратная

пружина <25)

2-х позиционное

RWF08-220S*

220

5,0/3,5

RWF20-220

220

20

<4,0

8,0/5,5

-30...+50

65...85

(Возвратная

пружина <30)

2-х позиционное

RWF20-220S*

220

8,0/5,5

* S - вспомогательный SPDT выключатель (1 фиксированный и 1 регулируемый SPDT вспомогательные выключатели).
** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Электрические схемы подключения

Электроприводы RWF_схемы.jpg

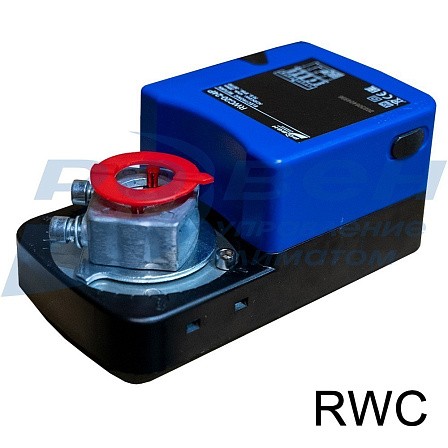

Электроприводы с электронным возвратом

Электроприводы серии RWC с функцией электронного возврата разработаны в качестве альтернативы приводам с возвратной пружиной. Благодаря встроенному накопителю энергии привод удерживает свое заданное положение при пропадании питающего напряжения до 10 секунд, а затем автоматически переводится в нулевое положение, подобно приводам с возвратной пружиной.
Ввиду отсутствия возвратной пружины, электроприводы серии RWC более компактны и энергоэффективны, а функция электронного возврата позволяет их широко применять в системах отопления, вентиляции и кондиционирования воздуха: вентиляционное оборудование, фанкойлы и лабораторное оборудование.

Габаритные размеры электроприводов

Элприводы RWC чертеж.jpg

Тип привода

A

B

C

Размер вала (оси), мм

Масса, кг

RWС20-24P,

RWС20-24PS

159,5

71

86

Ø 12...20 / □ 8.5...14

1,4

Технические характеристики электроприводов

Тип

привода

Номинальное напряжение, В

Крутящий

момент, Н·м*

Площадь

заслонки, м²**

Потребляемая мощность,

при вращении/

в состоянии покоя, Вт

Рабочая температура, °С

Время срабатывания, с

Управление

RWС20-24P

24

20

<4,0

7,2/1,2

-30...+50

70...100

Плавная регулировка

сигналом 0(2)…10В/

0(4)-20мА

RWС20-24PS*

7,2/1,2

* S - 2 вспомогательных регулируемых SPDT выключателя.
** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Электрические схемы подключения

Электроприводы RWС_схемы.jpg

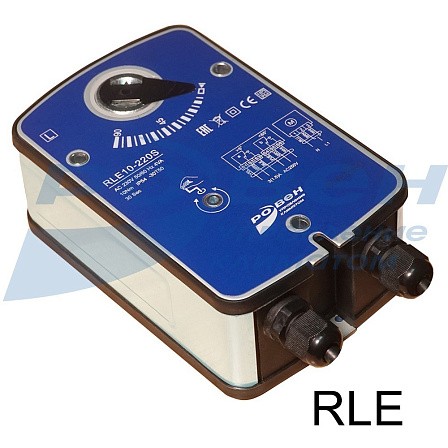

Электроприводы без возвратной пружиной для клапанов противопожарных и дымоудаления

Электроприводы без возвратной пружины предназначены для управления противопожарными клапанами и клапанами дымоудаления.

Габаритные размеры электроприводов


Тип привода

A

B

C

Размер вала, мм

Масса, кг

RLE10-24S

156

59

98

□ 12

1,8

RLE10-220S

156

59

98

□ 12

1,8

Технические характеристики электроприводов

Тип

привода

Номинальное напряжение, В

Крутящий

момент, Н·м**

Площадь

заслонки, м²**

Потребляемая мощность,

при вращении/

в состоянии покоя, Вт

Рабочая температура, °С

Время срабатывания, с

Управление

RLE10-24S*

24

10

<2,0

4,0/3,0

-30...+50

<30

3-х позиционное

RLE10-220S*

220

4,0/3,0

-30...+50

<30

3-х позиционное

* S - 2 фиксированных вспомогательных SPDT выключателя.
** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Электрические схемы подключения

Электроприводы RLE_схемы.jpg

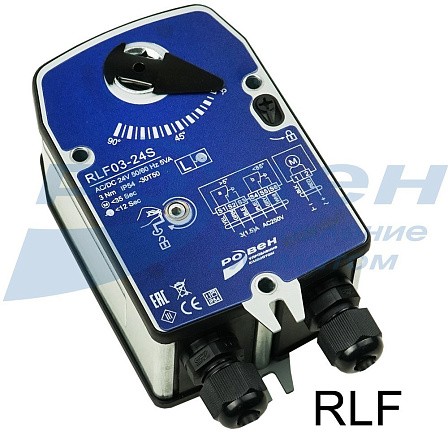

Электроприводы с возвратной пружиной для противопожарных клапанов

Электроприводы с возвратной пружиной предназначены для управления противопожарными клапанами. В случае необходимости электропривод возвращается в защитное положение под действием возвратной пружины при отключении электропитания.

Габаритные размеры электроприводов


Тип привода

A

B

C

Размер вала, мм

Масса, кг

RLF03-24S

131

58

78

□ 12

1,2

RLF03-220S

131

58

78

□ 12

1,2

RLF05-24S

156

59

98

□ 12

1,8

RLF05-220S

156

59

98

□ 12

1,8

Технические характеристики электроприводов

Тип

привода

Номинальное напряжение, В

Крутящий

момент, Н·м**

Площадь

заслонки, м²**

Потребляемая мощность,

при вращении/

в состоянии покоя, Вт

Рабочая температура, °С

Время срабатывания, с

Управление

RLF03-24S*

24

3

<0,6

5,0/3,5

-30...+50

25...45

(Возвратная

пружина <15)

2-х позиционное

RLF03-220S*

220

5,0/3,5

-30...+50

2-х позиционное

RLF05-24S*

24

5

<1,0

5,0/3,5

-30...+50

50...70

(Возвратная

пружина <25)

2-х позиционное

RLF05-220S*

220

5,0/3,5

-30...+50

2-х позиционное

* S - 2 фиксированных вспомогательных SPDT выключателя.
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Электрические схемы подключения

Электроприводы RLF_схемы.jpg


Не представленные в наличии модели доступны к поставке под заказ
