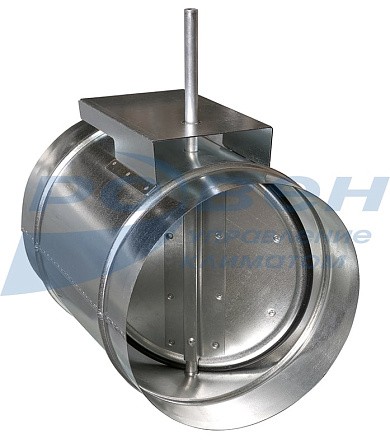

Заслонка АЗД122м-ЭП круглого сечения из оцинкованной стали
- Материал - оцинкованная сталь
Заслонки воздушные общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов.
Применяются заслонки в системах вентиляции, кондиционирования воздуха и воздушного отопления с рабочим давлением до 1500 Па.
- Заслонка комплектуется электроприводом фирмы РОВЕН (возможна модификация с площадкой под электропривод)
- АЗД 122м диаметром 100-400 мм изготавливаются из оцинкованной стали с резиновым уплотнителем
- На заслонки АЗД-122м диаметром от 100 до 180 мм, включительно, устанавливается маленькая площадка под электропривод; на диаметры от 200 до 400 мм устанавливается большая площадка под электропривод.
- Материал - оцинкованная сталь
Габаритные и присоединительные размеры (мм) заслонок
* D - типоразмер заслонки
D1 - присоединительный диаметр заслонки
С - глубина заслонки
|
D |
C |
D1 |
|
100 |
250 |
99 |
|
125 |
124 |
|
|
160 |
159 |
|
|
180 |
179 |
|
|
200 |
199 |
|
|
225 |
250 |
224 |
|
250 |
249 |
|
|
280 |
279 |
|
|
315 |
314 |
|
|
355 |
300 |
354 |
|
400 |
399 |
МАРКИРОВКА:
Заслонка оц. АЗД-122м-D125-ЭП
где: АЗД-122м – заслонка воздушная унифицированная общего назначения из оцинкованной стали с резиновым уплотнителем;
D125 - типоразмер заслонки, мм;
ЭП - с площадкой под электропривод.
Заслонка оц. АЗД-122м-D400(М-Iк/220)
где: АЗД-122 – заслонка воздушная унифицированная общего назначения из оцинкованной стали;
400(M-Iк/220):
400 – типоразмер (по внутреннему диаметру), мм;
М - тип привода (М - электромеханический привод с возвратной пружиной;
Р - электрический реверсивный привод);
Iк – обозначение производителя привода (Iк – РОВЕН);
220 – напряжение питания привода, В.
Не представленные в наличии модели доступны к поставке под заказ
