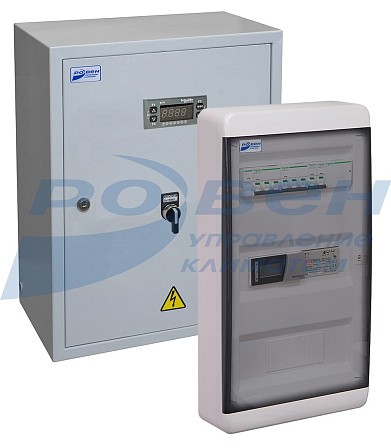

Стандартный щит управления для вентиляционных установок RW-LZ, RW-LT
Щиты управления вентиляционные с электрическим калорифером типа ЩУВЭК применяются для комплексного автоматического управления системами вентиляции с электрическим калорифером.
Стандартные щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT с водяным нагревателем
Щиты управления типа ЩУВВК применяются для комплексного автоматического управления системами вентиляции с водяным нагревателем (привод крана регулировки смесительного узла на 24 В).
Описание функций, входящих в стандартную комплектацию щита типа ЩУВВК:
- 9 - Термостат защиты от замерзания;
- 14.2.1 - Функция управление фреоновым охладителем 1 ступень;
- 2.2 - Регулировка оборотов вентилятора на 380 В в автоматическом режиме;
- 4.1 - Управление приводом воздушной заслонки на 220В с возвратной пружиной;
- 5.1 - Тепловое реле защиты двигателя на 380 В;
- 7 - Индикация загрязнения воздушного фильтра.

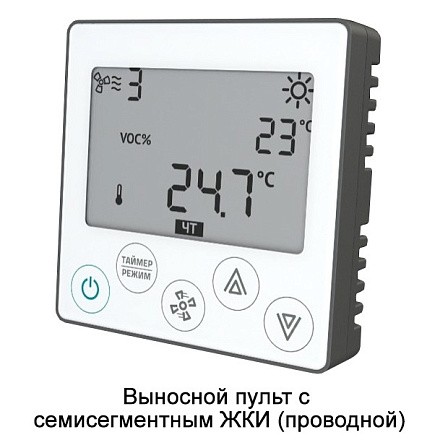

Стандартные щиты управления типа ЩУВВК для приточных установок RW-LZ, RW-LT с водяным нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с семисегментным ЖКИ (проводной).
Предусмотрена возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными функциями.
Стандартные щиты управления типа ЩУВЭК для вентиляционных установок RW-LZ, RW-LT с электрическим нагревателем
Щиты управления вентиляционные типа ЩУВЭК применяются для комплексного автоматического управления системами вентиляции с электрическим нагревателем.
Описание функций входящих в стандартную комплектацию щита типа ЩУВЭК:
- 3 - Автоматическое поддержание заданной температуры;
- 14.2.1 - Функция управление фреоновым охладителем 1 ступень;
- 2.2 - Регулировка оборотов вентилятора на 380 В автоматическом режиме;
- 4.1 - Управление приводом воздушной заслонки на 220В с возвратной пружиной;
- 5.1 - Тепловое реле защиты двигателя на 380 В;
- 6 - Продувка нагревателя после выключения;
- 7- Индикация загрязнения воздушного фильтра.
Стандартные щиты управления типа ЩУВЭК для приточных установок RW-LZ, RW-LT с электрическим нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с семисегментным ЖКИ (проводной).
Предусмотрена возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными функциями.
Щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT
|
Комплект автоматики |
Наименование щита автоматики |
|
Комплектация щитами управления с водяным нагревателем и фреоновым охладителем |
|
|
ЩУВВК-1 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,37(380/1,01А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-2 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,55(380/1,38А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-3 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,1(380/2,61А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-4 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,5(380/3,46А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-5 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-6 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-7 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-8 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,34А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-9 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 4(380/8,2А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-10 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/5,1А)/2.2/4.1/5.1/7 RW-LZ/LT |
|
ЩУВВК-11 (LZ/LT) |
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT |
Щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT
|
Комплект автоматики |
Наименование щита автоматики |
|
Комплектация щитами управления электрическим нагревателем и фреоновым охладителем |
|
|
ЩУВЭК-1 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 6(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-2 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 12(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-3 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-4 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 9(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-5 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-6 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-7 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 12(380/3ф)-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-8 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 21(380/3ф)-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-9 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-10 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-11 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-12 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-13 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-14 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-15 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-16 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-17 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-18 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-19 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-20 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-21 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-22 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-23 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-24 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-25 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-26 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-27 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-28 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-29 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-30 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-31 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-32 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-33 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-34 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 72(380/3ф)24+24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-35 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 96(380/3ф)24+24+24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-36 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-37 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 72(380/3ф)24+24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
|
ЩУВЭК-38 (LZ/LT) |
Щит упр. Iк ЩУВЭК/3/14.2.1-К 96(380/3ф)24+24+24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT |
Не представленные в наличии модели доступны к поставке под заказ
