Вентилятор канальный для круглых каналов со свободным колесом VCB-LT

Вентиляторы VCB-LT – серия канальных вентиляторов для круглых каналов со свободным рабочим колесом.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Описание

Вентиляторы канальные для круглых каналов

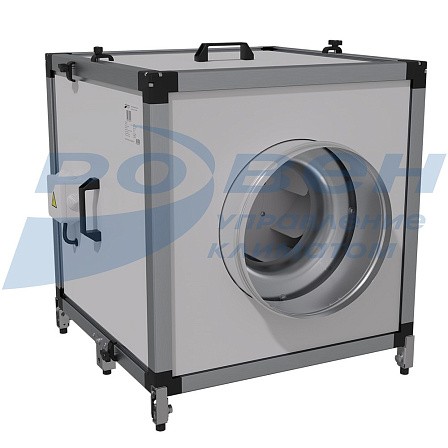

Кубическая форма корпуса
Предназначены для общеобменной системы вентиляции
Монтаж только в горизонтальном положении

Конструктив

Быстросъемные панели, для организации выброса в одном из направлений: по оси, вверх, вбок
Возможность самостоятельной перестановки клеммной коробки на необходимую сторону
Универсальный монтажный комплект для напольного или, при необходимости, подвесного монтажа
Тип корпуса «LT» – каркас из алюминиевого профиля с утеплёнными ППУ панелями
Свободное рабочее колесо «РЦ» с загнутыми назад лопатками

Двигатель

Однофазный или трехфазный асинхронный электродвигатель
Степень защиты электродвигателя IP 54

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150-69: У2 или У3 (для эксплуатации под навесом или в помещении)
Температура окружающей среды от -45°С до +40°С
Общепромышленное (О) исполнение
Температура перемещаемой среды от -45°С до +40°С
Перемещаемая среда не должна содержать:

- взрывчатые и/или липкие вещества, волокнистые материалы, пыль и другие твердые примеси в концентрации более 100 мг/м3
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

Дополнительная комплектация


1 - Вставка гибкая круглая ВГ
2 - Шпилька
3 - Крепежные изделия

* Дополнительные комплектующие в комплект поставки не входят.
Подбор Вставки гибкой ВГ осуществляется по типоразмеру вентилятора (круглому присоединительному сечению - ØD).

Вентиляторы канальные для круглых каналов со свободным колесом VCB-LT.pdf

7,61 МБ Скачать

Габаритные и присоединительные размеры


Модель	L, мм	D, мм

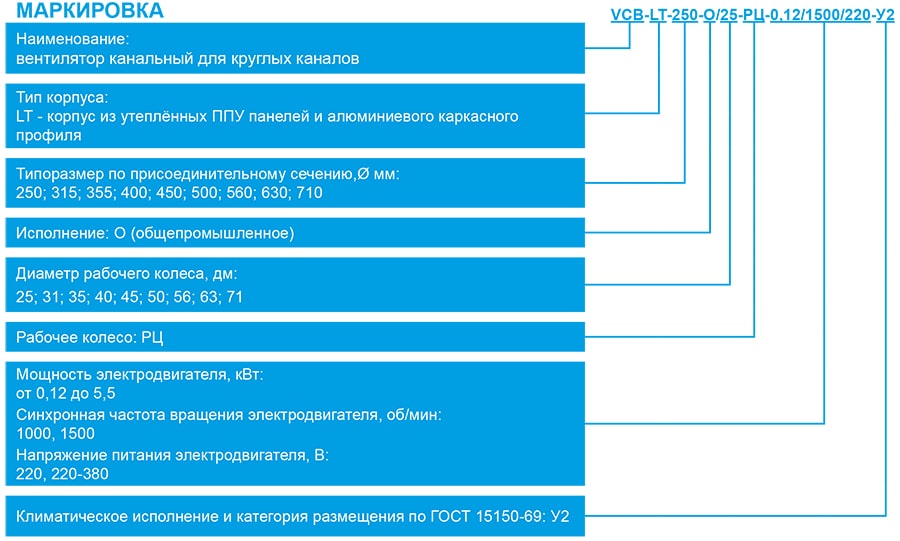

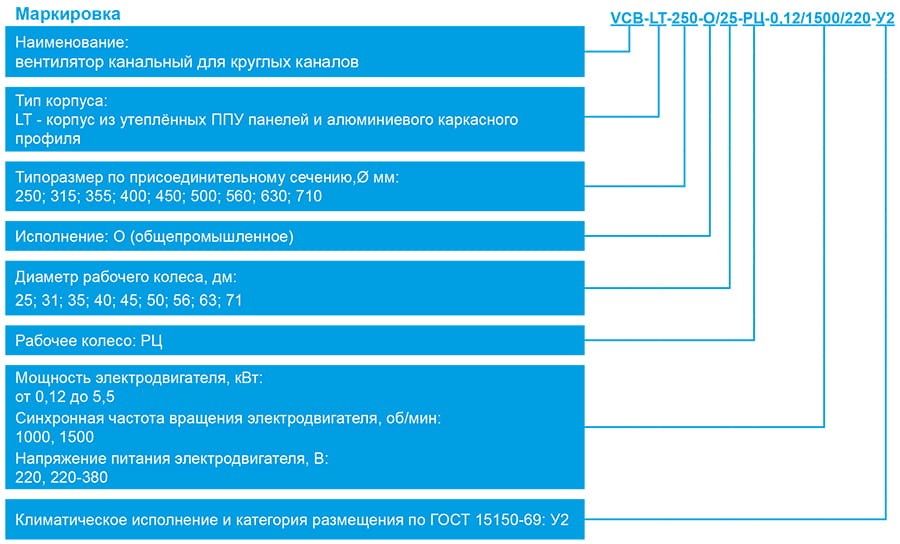

VCB-LT-250-О/18-РЦ-0,25/3000/220-У2	500	248
VCB-LT-250-О/25-РЦ-0,12/1500/220-У2	500	248
VCB-LT-315-О/20-РЦ-0,25/3000/220-У2	500	313
VCB-LT-315-О/31-РЦ-0,18/1500/220-У2	500	313
VCB-LT-355-О/20-РЦ-0,55/3000/220-У2	650	353
VCB-LT-355-О/35-РЦ-0,37/1500/220-У2	650	353
VCB-LT-400-О/20-РЦ-0,55/3000/220-У2	650	398
VCB-LT-400-О/25-РЦ-0,75/3000/220-У2	650	398
VCB-LT-400-О/28-РЦ-1,1/3000/220-У2	650	398
VCB-LT-400-О/40-РЦ-0,75/1500/220-У2	650	398
VCB-LT-450-О/28-РЦ-1,1/3000/220-У2	750	448
VCB-LT-450-О/31-РЦ-1,5/3000/220-У2	750	448
VCB-LT-450-О/45-РЦ-1,1/1500/220-У2	750	448
VCB-LT-500-О/50-РЦ-1,5/1500/220-У2	800	498
VCB-LT-250-О/18-РЦ-0,25/3000/220-380-У2	500	248
VCB-LT-250-О/25-РЦ-0,12/1500/220-380-У2	500	248
VCB-LT-315-О/20-РЦ-0,25/3000/220-380-У2	500	313
VCB-LT-315-О/31-РЦ-0,12/1500/220-380-У2	500	313
VCB-LT-355-О/20-РЦ-0,55/3000/220-380-У2	650	353
VCB-LT-355-О/35-РЦ-0,18/1500/220-380-У2	650	353
VCB-LT-400-О/20-РЦ-0,55/3000/220-380-У2	650	398
VCB-LT-400-О/25-РЦ-0,75/3000/220-380-У2	650	398
VCB-LT-400-О/28-РЦ-1,1/3000/220-380-У2	650	398
VCB-LT-400-О/40-РЦ-0,55/1500/220-380-У2	650	398
VCB-LT-450-О/28-РЦ-1,1/3000/220-380-У2	750	448
VCB-LT-450-О/31-РЦ-1,5/3000/220-380-У2	750	448
VCB-LT-450-О/45-РЦ-1,1/1500/220-380-У2	750	448
VCB-LT-500-О/31-РЦ-2,2/3000/220-380-У2	800	498
VCB-LT-500-О/35-РЦ-3,0/3000/220-380-У2	800	498
VCB-LT-500-О/50-РЦ-2,2/1500/220-380-У2	800	498
VCB-LT-560-О/56-РЦ-3,0/1500/220-380-У2	900	558
VCB-LT-630-О/35-РЦ-3,0/3000/220-380-У2	1000	628
VCB-LT-630-О/40-РЦ-4,0/3000/220-380-У2	1000	628
VCB-LT-630-О/63-РЦ-5,5/1500/220-380-У2	1000	628
VCB-LT-710-О/40-РЦ-5,5/3000/220-380-У2	1100	708
VCB-LT-710-О/45-РЦ-7,5/3000/220-380-У2	1100	708
VCB-LT-710-О/71-РЦ-2,2/1000/220-380-У2	1100	708

Технические характеристики канальных вентиляторов с однофазным асинхронным двигателем 220В

Модель	Напряжение питания, В	Ток, А	Мощность, кВт	Частота вращения номинальная, об/мин	Силовой кабель питания	Масса,кг
VCB-LT-250-О/18-РЦ-0,25/3000/220-У2	1-220	1,7	0,25	2780	ВВГ 3х1,5	26,6
VCB-LT-250-О/25-РЦ-0,12/1500/220-У2	1-220	1,3	0,12	1370	ВВГ 3х1,5	28,8
VCB-LT-315-О/20-РЦ-0,25/3000/220-У2	1-220	1,7	0,25	2780	ВВГ 3х1,5	27,4
VCB-LT-315-О/31-РЦ-0,18/1500/220-У2	1-220	1,5	0,18	1370	ВВГ 3х1,5	31,7
VCB-LT-355-О/20-РЦ-0,55/3000/220-У2	1-220	3,5	0,55	2790	ВВГ 3х1,5	39,1
VCB-LT-355-О/35-РЦ-0,37/1500/220-У2	1-220	2,7	0,37	1390	ВВГ 3х1,5	45
VCB-LT-400-О/20-РЦ-0,55/3000/220-У2	1-220	3,5	0,55	2790	ВВГ 3х1,5	39,4
VCB-LT-400-О/25-РЦ-0,75/3000/220-У2	1-220	4,7	0,75	2810	ВВГ 3х1,5	41,1
VCB-LT-400-О/28-РЦ-1,1/3000/220-У2	1-220	6,3	1,1	2810	ВВГ 3х1,5	52,4
VCB-LT-400-О/40-РЦ-0,75/1500/220-У2	1-220	4,7	0,75	1410	ВВГ 3х1,5	58
VCB-LT-450-О/28-РЦ-1,1/3000/220-У2	1-220	6,3	1,1	2810	ВВГ 3х1,5	59,6
VCB-LT-450-О/31-РЦ-1,5/3000/220-У2	1-220	8,4	1,5	2820	ВВГ 3х1,5	72,3
VCB-LT-450-О/45-РЦ-1,1/1500/220-У2	1-220	6,3	1,1	1410	ВВГ 3х1,5	80
VCB-LT-500-О/50-РЦ-1,5/1500/220-У2	1-220	8,5	1,5	1420	ВВГ 3х1,5	88

Технические характеристики канальных вентиляторов с трехфазным асинхронным двигателем 220-380В

Модель	Напряжение питания, В	Ток, А	Мощность, кВт	Частота вращения номинальная, об/мин	Силовой кабель питания	Масса,кг
VCB-LT-250-О/18-РЦ-0,25/3000/220-380-У2	3-220/ 3-380	0,73	0,25	2720	ВВГ 4х1,5	25,5
VCB-LT-250-О/25-РЦ-0,12/1500/220-380-У2	3-220/ 3-380	0,49	0,12	1310	ВВГ 4х1,5	27,8
VCB-LT-315-О/20-РЦ-0,25/3000/220-380-У2	3-220/ 3-380	0,73	0,25	2720	ВВГ 4х1,5	26,4
VCB-LT-315-О/31-РЦ-0,12/1500/220-380-У2	3-220/ 3-380	0,49	0,12	1310	ВВГ 4х1,5	30,6
VCB-LT-355-О/20-РЦ-0,55/3000/220-380-У2	3-220/ 3-380	1,38	0,55	2790	ВВГ 4х1,5	35,8
VCB-LT-355-О/35-РЦ-0,18/1500/220-380-У2	3-220/ 3-380	0,67	0,18	1310	ВВГ 4х1,5	40,8
VCB-LT-400-О/20-РЦ-0,55/3000/220-380-У2	3-220/ 3-380	1,38	0,55	2790	ВВГ 4х1,5	36,1
VCB-LT-400-О/25-РЦ-0,75/3000/220-380-У2	3-220/ 3-380	1,83	0,75	2840	ВВГ 4х1,5	41,1
VCB-LT-400-О/28-РЦ-1,1/3000/220-380-У2	3-220/ 3-380	2,63	1,1	2840	ВВГ 4х1,5	42,5
VCB-LT-400-О/40-РЦ-0,55/1500/220-380-У2	3-220/ 3-380	1,66	0,55	1390	ВВГ 4х1,5	48,4
VCB-LT-450-О/28-РЦ-1,1/3000/220-380-У2	3-220/ 3-380	2,63	1,1	2840	ВВГ 4х1,5	49,6
VCB-LT-450-О/31-РЦ-1,5/3000/220-380-У2	3-220/ 3-380	3,46	1,5	2850	ВВГ 4х1,5	60,9
VCB-LT-450-О/45-РЦ-1,1/1500/220-380-У2	3-220/ 3-380	2,85	1,1	1390	ВВГ 4х1,5	69,7
VCB-LT-500-О/31-РЦ-2,2/3000/220-380-У2	3-220/ 3-380	4,85	2,2	2855	ВВГ 4х1,5	65,2
VCB-LT-500-О/35-РЦ-3,0/3000/220-380-У2	3-220/ 3-380	6,35	3,0	2860	ВВГ 4х1,5	77,9
VCB-LT-500-О/50-РЦ-2,2/1500/220-380-У2	3-220/ 3-380	5,3	2,2	1410	ВВГ 4х1,5	88
VCB-LT-560-О/56-РЦ-3,0/1500/220-380-У2	3-220/ 3-380	6,8	3,0	1410	ВВГ 4х1,5	106
VCB-LT-630-О/35-РЦ-3,0/3000/220-380-У2	3-220/ 3-380	6,35	3,0	2860	ВВГ 4х1,5	94,6
VCB-LT-630-О/40-РЦ-4,0/3000/220-380-У2	3-220/ 3-380	8,2	4,0	2880	ВВГ 4х1,5	104,1
VCB-LT-630-О/63-РЦ-5,5/1500/220-380-У2	3-220/ 3-380	11,7	5,5	1440	ВВГ 4х1,5	150
VCB-LT-710-О/40-РЦ-5,5/3000/220-380-У2	3-220/ 3-380	11,1	5,5	2900	ВВГ 4х1,5	119,4
VCB-LT-710-О/45-РЦ-7,5/3000/220-380-У2	3-220/ 3-380	14,9	7,5	2895	ВВГ 4х2,5	137,2
VCB-LT-710-О/71-РЦ-2,2/1000/220-380-У2	3-220/ 3-380	5,6	2,2	935	ВВГ 4х1,5	158

Электрические схемы подключения вентиляторов

Схема подключения трёхфазного электродвигателя вентилятора

VCB-LTэлсхема трехфазный.jpg

На заводе трёхфазные электродвигатели вентиляторов коммутируются по схеме «звезда» для подключения в сеть 380В с помощью трехфазного преобразователя частоты, устройства плавного пуска или прямым пуском с защитным реле. Трёхфазные вентиляторы мощностью до 2,2 кВт могут быть подключены в сеть 220 В через однофазный преобразователь частоты. Для этого необходимо выполнить переключение в коробке электродвигателя на схему «треугольник»*.

*Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.

Схема подключения однофазного электродвигателя вентилятора

VCB-LTэлсхема однофазный.jpg

Вентиляторы с однофазным электродвигателем до мощности 1,0 кВт можно подключить к симисторному регулятору для изменения оборотов вращения вала двигателя. Вентиляторы с мощностью электродвигателя выше 1,0 кВт возможно подключить к однофазным преобразователям частоты.
