Козырек РОСА

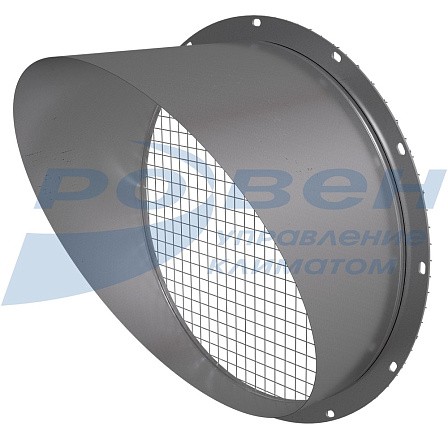

Козырек РОСА предназначен для защиты осевых вентиляторов РОСА-300 и РОСА-500 от атмосферных осадков.
получить консультацию
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Козырек РОСА предназначен для защиты осевых вентиляторов РОСА-300 и РОСА-500 от атмосферных осадков.
Козырек РОСА оснащен сеткой для защиты от попадания в вентилятор посторонних предметов.
Материал изготовления козырька и сетки – оцинкованная сталь.
Исполнение – общепромышленное (О).

Габаритные и присоединительные размеры

Козырек РОСА чертеж.jpg

Модель

D, мм

D1, мм

D2, мм

L, мм

n, шт

Масса, кг

Козырек РОСА-4,0-О

400

436

460

272,5

8

2,08

Козырек РОСА-4,5-О

450

486

510

296

8

2,47

Козырек РОСА-5,0-О

500

536

560

319

12

2,89

Козырек РОСА-5,6-О

560

620

643

347

12

5,68

Козырек РОСА-6,3-О

630

690

713

379

12

6,65

Козырек РОСА-7,1-О

710

770

793

417

16

7,8

Козырек РОСА-8,0-О

800

860

883

459

16

9,22

Козырек РОСА-9,0-О

900

960

983

506

16

10,92

Козырек РОСА-10,0-О

1000

1070

1103

553

16

13,98

Козырек РОСА-11,2-О

1120

1195

1223

607

16

16,45

Козырек РОСА-12,5-О

1250

1320

1353

669

16

19,34

Козырек РОСА-14,0-О

1400

1470

1523

741,9

20

23,96

Козырек РОСА-16,0-О

1600

1680

1723

835,1

24

29,3

Подбор козырька, в зависимости от типа корпуса вентилятора РОСА-300

Модель козырька

Типоразмер вентилятора РОСА-300

Корпус 10

Корпус 20 (на вход в вентилятор)

Корпус 20 (на выход из вентилятора)

Корпус 30

Козырек РОСА-4,0-О

РОСА-300/10-4,0-О

-

РОСА-300/20-4,0-О

-

Козырек РОСА-4,5-О

РОСА-300/10-4,5-О

-

РОСА-300/20-4,5-О

-

Козырек РОСА-5,0-О

РОСА-300/10-5,0-О

РОСА-300/20-4,0-О

РОСА-300/20-5,0-О

РОСА-300/30-4,0-О

Козырек РОСА-5,6-О

РОСА-300/10-5,6-О

РОСА-300/20-4,5-О

РОСА-300/20-5,6-О

РОСА-300/30-4,5-О

Козырек РОСА-6,3-О

РОСА-300/10-6,3-О

РОСА-300/20-5,0-О

РОСА-300/20-6,3-О

РОСА-300/30-5,0-О

Козырек РОСА-7,1-О

РОСА-300/10-7,1-О

РОСА-300/20-5,6-О

РОСА-300/20-7,1-О

РОСА-300/30-5,6-О

Козырек РОСА-8,0-О

РОСА-300/10-8,0-О

РОСА-300/20-6,3-О

РОСА-300/20-8,0-О

РОСА-300/30-6,3-О

Козырек РОСА-9,0-О

РОСА-300/10-9,0-О

РОСА-300/20-7,1-О

РОСА-300/20-9,0-О

РОСА-300/30-7,1-О

Козырек РОСА-10,0-О

РОСА-300/10-10,0-О

РОСА-300/20-8,0-О

РОСА-300/20-10,0-О

РОСА-300/30-8,0-О

Козырек РОСА-11,2-О

РОСА-300/10-11,2-О

РОСА-300/20-9,0-О

РОСА-300/20-11,2-О

РОСА-300/30-9,0-О

Козырек РОСА-12,5-О

РОСА-300/10-12,5-О

РОСА-300/20-10,0-О

РОСА-300/20-12,5-О

РОСА-300/30-10,0-О

Козырек РОСА-14,0-О

-

РОСА-300/20-11,2-О

-

РОСА-300/30-11,2-О

Козырек РОСА-16,0-О

-

РОСА-300/20-12,5-О

-

РОСА-300/30-12,5-О

Подбор козырька, в зависимости от типа корпуса вентилятора РОСА-500

Модель козырька

Типоразмер вентилятора РОСА-500

Корпус 10

Корпус 20 (на вход в вентилятор)

Корпус 20 (на выход из вентилятора)

Корпус 30

Козырек РОСА-4,0-О

РОСА-500/10-4,0-О

-

РОСА-500/20-4,0-О

-

Козырек РОСА-4,5-О

РОСА-500/10-4,5-О

-

РОСА-500/20-4,5-О

-

Козырек РОСА-5,0-О

РОСА-500/10-5,0-О

РОСА-500/20-4,0-О

РОСА-500/20-5,0-О

РОСА-500/30-4,0-О

Козырек РОСА-5,6-О

РОСА-500/10-5,6-О

РОСА-500/20-4,5-О

РОСА-500/20-5,6-О

РОСА-500/30-4,5-О

Козырек РОСА-6,3-О

РОСА-500/10-6,3-О

РОСА-500/20-5,0-О

РОСА-500/20-6,3-О

РОСА-500/30-5,0-О

Козырек РОСА-7,1-О

РОСА-500/10-7,1-О

РОСА-500/20-5,6-О

РОСА-500/20-7,1-О

РОСА-500/30-5,6-О

Козырек РОСА-8,0-О

РОСА-500/10-8,0-О

РОСА-500/20-6,3-О

РОСА-500/20-8,0-О

РОСА-500/30-6,3-О

Козырек РОСА-9,0-О

РОСА-500/10-9,0-О

РОСА-500/20-7,1-О

РОСА-500/20-9,0-О

РОСА-500/30-7,1-О

Козырек РОСА-10,0-О

РОСА-500/10-10,0-О

РОСА-500/20-8,0-О

РОСА-500/20-10,0-О

РОСА-500/30-8,0-О

Козырек РОСА-11,2-О

РОСА-500/10-11,2-О

РОСА-500/20-9,0-О

РОСА-500/20-11,2-О

РОСА-500/30-9,0-О

Козырек РОСА-12,5-О

РОСА-500/10-12,5-О

РОСА-500/20-10,0-О

РОСА-500/20-12,5-О

РОСА-500/30-10,0-О

Козырек РОСА-14,0-О

-

РОСА-500/20-11,2-О

-

РОСА-500/30-11,2-О

Козырек РОСА-16,0-О

-

РОСА-500/20-12,5-О

-

РОСА-500/30-12,5-О

Пример установки козырька РОСА

Пример установки козырька РОСА.jpg

Для вентиляторов РОСА типа корпуса 10 с ВКО-РОСА подбор осуществляется аналогично типу корпуса 20.

Пример установки козырька РОСА с ВКО.jpg

МАРКИРОВКА:

Козырек РОСА-5,0-О
             где:  5,0 – типоразмер козырька (внутренний диаметр присоединительного фланца, дм);
                     О – исполнение общепромышленное.
