Шумоглушитель трубчатый круглый ГТК
Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.

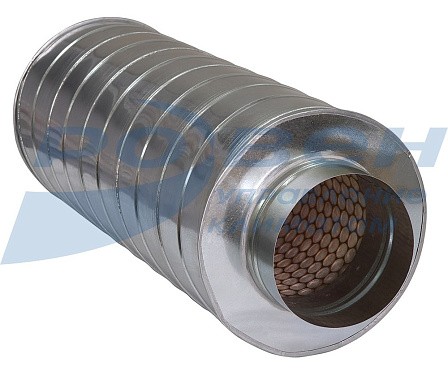

Шумоглушители прямоугольные ГТК - это два короба круглого сечения, соответственно, вставленные один в другой, между которыми находится звукопоглощающий материал. Причем, внутренний участок - перфорирован. Изготавливаются из оцинкованной стали.

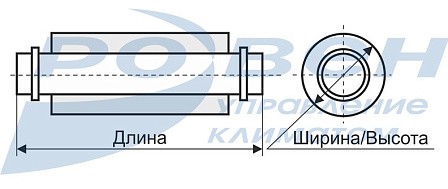

Габаритные и присоединительные размеры (мм)
|
Модель |
D |
D1 |
C |
Масса, кг |
|
ГТК 100-900 |
100 |
200 |
900 |
3,1 |
|
ГТК 125-900 |
125 |
225 |
3,6 |
|
|
ГТК 160-900 |
160 |
260 |
4,3 |
|
|
ГТК 200-900 |
200 |
300 |
5,6 |
|
|
ГТК 250-900 |
250 |
350 |
7,2 |
|
|
ГТК 315-900 |
315 |
415 |
8,2 |
|
|
ГТК 400-900 |
400 |
540 |
11,3 |
|
|
ГТК 500-900 |
500 |
640 |
18,3 |
|
|
ГТК 100-600 |
100 |
200 |
600 |
2,2 |
|
ГТК 125-600 |
125 |
225 |
2,6 |
|
|
ГТК 160-600 |
160 |
260 |
3,0 |
|
|
ГТК 200-600 |
200 |
300 |
4,1 |
|
|
ГТК 250-600 |
250 |
350 |
5,0 |
|
|
ГТК 315-600 |
315 |
415 |
8,4 |
|
|
ГТК 400-600 |
400 |
540 |
9,3 |
|
|
ГТК 500-600 |
500 |
640 |
10,2 |
Снижение уровней звуковой мощности
|
Внутренний диаметр глушителя, мм |
Расчетная длина, мм | Снижение уровней звуковой мощности (дБ) трубчатыми глушителями круглого сечения в октавных полосах со среднегеометрическими частотами, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 100 | 600 | 4 | 8 | 14 | 26 | 34 | 41 | 45 | 25 |
| 900 | 5 | 11 | 21 | 33 | 48 | 50 | 50 | 28 | |
| 125 | 600 | 5 | 7 | 11 | 20 | 19 | 16 | 12 | 11 |
| 900 | 9 | 12 | 20 | 36 | 34 | 27 | 19 | 17 | |
| 160 | 600 | 2 | 5 | 10 | 18 | 23 | 33 | 30 | 19 |
| 900 | 4 | 8 | 16 | 27 | 36 | 47 | 37 | 21 | |
| 200 | 600 | 4 | 6 | 9 | 17 | 17 | 12 | 9 | 8 |
| 900 | 6 | 9 | 16 | 30 | 28 | 20 | 15 | 14 | |
| 250 | 600 | 3 | 5 | 8 | 17 | 16 | 9 | 7 | 6 |
| 900 | 4 | 8 | 14 | 30 | 28 | 15 | 12 | 11 | |
| 315 | 600 | 3 | 5 | 9 | 17 | 12 | 8 | 7 | 6 |
| 900 | 4 | 8 | 15 | 28 | 20 | 13 | 11 | 10 | |
| 400 | 600 | 2 | 4 | 9 | 12 | 10 | 7 | 6 | 5 |
| 900 | 3 | 7 | 15 | 20 | 16 | 11 | 9 | 8 | |
| 500 | 600 | 1 | 3 | 8 | 11 | 8 | 5 | 5 | 4 |
| 900 | 2 | 5 | 13 | 17 | 12 | 10 | 8 | 7 | |
Пример обозначения
Шумоглушитель трубчатый круглый ГТК 200-900
где: ГТК – тип шумоглушителя;
200 – типоразмер (по диаметру присоединения), мм;
900 – длина шумоглушителя, мм.
