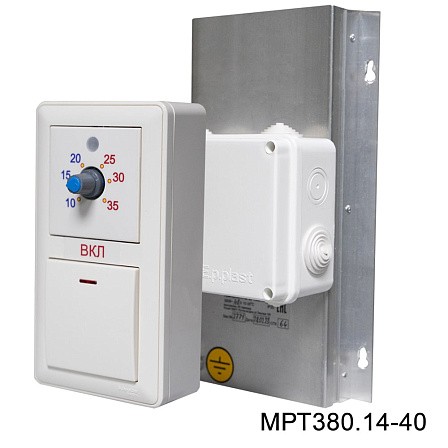

Регулятор температуры симисторный МРТ380.14-40

Код: РВР00072160
Нет в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
Вес (кг)
1.8
Высота (мм)
300
Длина (мм)
100
Ширина (мм)
173
19 621 ₽
Товар не доступен в вашем городе
Описание товара
Характеристики
Описание товара

Симисторные регуляторы МРТ380.14-40 используются для поддержания заданной температуры в системах вентиляции с помощью изменения потребляемой мощности трехфазных электрических нагревателей, работающих от сети 380В переменного тока или однофазных нагревателей работающих от сети 220В переменного тока.

Симисторные регуляторы МРТ380.14-40 конструктивно выполнены в виде двух блоков: блок управления; блок симисторов.

Такая конструкция позволяет оптимизировать прокладку электрических линий, обеспечивающих функционирование системы управления температурой и размещение органов управления.
Блоки симисторов и управления соединяются между собой 4-х метровым экранированным проводом.
Датчик температуры, изготовленный на основе полупроводникового терморезистора с отрицательным ТКC (не входит в комплект поставки МРТ380.14-40), устанавливается в канале по которому распространяется  нагреваемый воздушный поток или в помещении, в котором должна поддерживаться заданная температура.

Характеристики товара

Технические характеристики

Наименование параметра

МРТ380.14-40

Напряжение питания Блока симисторов, В

380

Напряжение питания Блока управления, вентилятора, В

220

Максимальная нагрузка Блока симисторов, кВт

26

Максимальная мощность вентилятора, кВт

0,44

Максимальный ток нагрузки Блока симисторов, А

40 на фазу

Номинальный  ток нагрузки Блока симисторов, А

32  на фазу

Максимальный ток вентилятора, А

2

Диапазон  поддерживаемой температуры, °С

5-40

Габаритные размеры Блока управления ДхШхГ

155х85х60

Габаритные размеры Блока симисторов ДхШхГ

300х173х100

Вес Блока симисторов, кг

1,7

Схема подключения вентилятора на 220В и нагревателей на 380В мощностью до 16(26) кВт к терморегулятору МРТ.380.14-40

БУ - блок управления; БС - блок симисторов; М - двигатель вентилятора;
Ек - трехфазный нагреватель на 380В; ТД-1 - датчик температуры;
L1, L2, L3 - трехфазная питающая сеть 380В.

Схема подключения вентилятора и нагревателя на 220В мощностью до 5(8) кВт к терморегулятору МРТ.380.14-40

БУ - блок управления; БС - блок симисторов; М - двигатель вентилятора;
Ек - трехфазный нагреватель на 380В; ТД-1 - датчик температуры;
L1, L2, L3 - трехфазная питающая сеть 380В.
Маркировка клемников L, N, Стрелка мрт.jpg ,3, 4 нанесена на плату блока управления.
Клемник подключения датчика имеет маркировку SENSOR. Маркировка клемников 5-8 нанесена на плату блока симисторов.

* Схемы подключения могут быть изменены производителем без предварительного уведомления. Актуальную информацию по подключению можно получить из паспорта на изделие.
