Вентилятор крышный ВКРФ-М-56-GH-0,78/1000/380-У1
Вентилятор крышный радиальный ВКРФ-М общепромышленного исполнения применяется в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий с сетью воздуховодов и без нее. Устанавливаются на кровле на стаканы монтажные типа СОМ. Предназначен для перемещения невзрывоопасных газовых сред с максимальной температурой до плюс 80 °С, содержащих твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 1-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -40 °С до +45°С.
Вентилятор ВКРФ-М изготавливается с мотор-колесом GH (производство Китай).
Габаритные и присоединительные размеры
|
№ вентилятора (комплектация колесом) |
Модель |
A |
B |
F |
E |
G |
d |
|
56(GH) |
ВКРФ-М-56-GH-0,78/1000/380 |
987 |
708 |
770 |
537 |
690 |
8,5 |
Технические характеристики
|
Наименование |
Номер кривой |
Мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Общий, дБа |
Масса, кг |
Схема подключения |
|
ВКРФ-М-56-GH-0,78/1000/380 |
1 |
0,78 |
1,55 |
1000 |
69 |
85,8 |
Схема №1 |

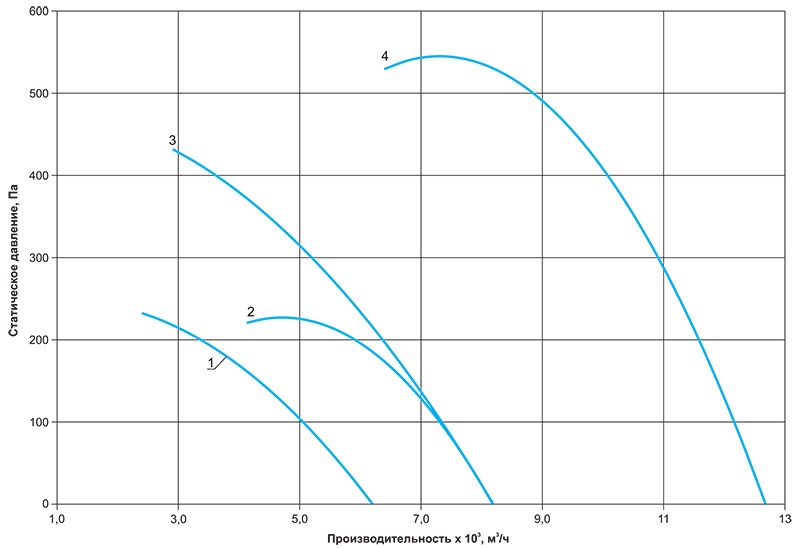

Аэродинамические характеристики

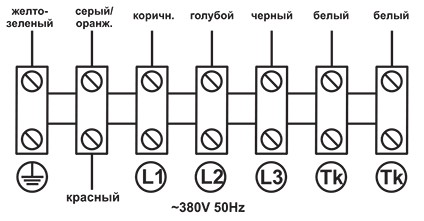

Электрическая схема подключения
