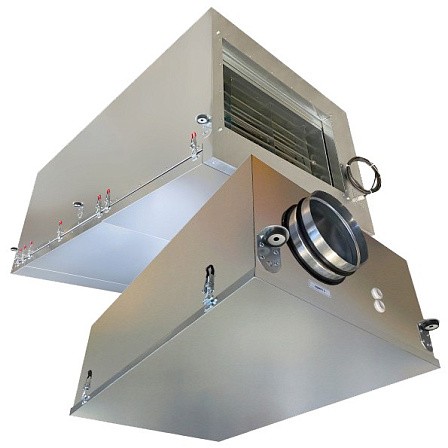

Приточная вентиляционная установка RWN-F-ЕС с ЕС-электродвигателем

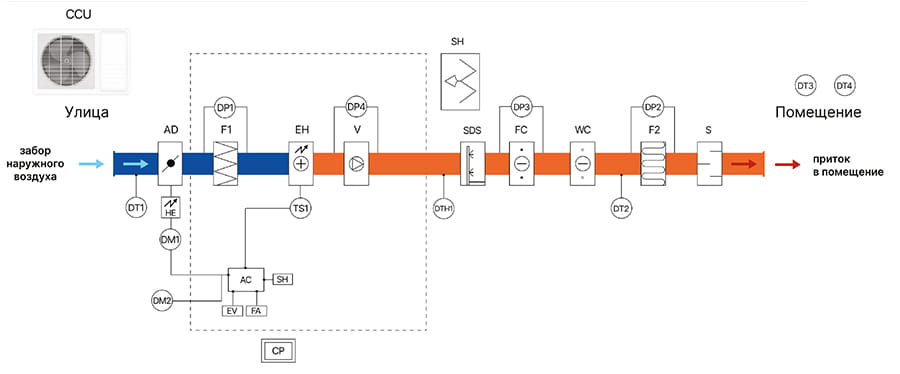

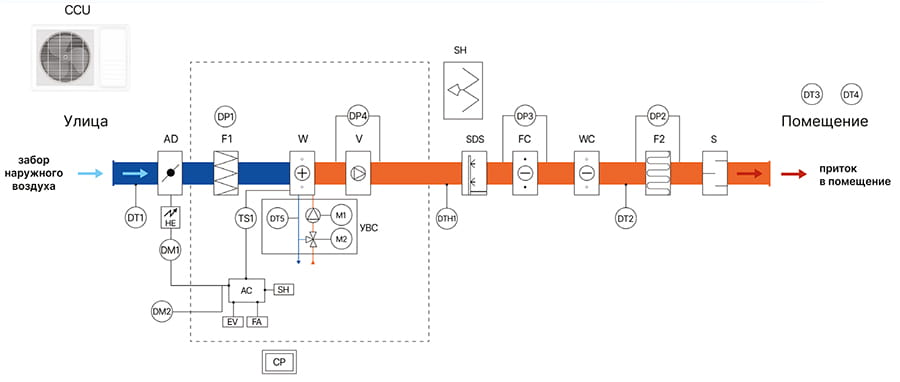

Установка вентиляционная RWN-F предназначена для общеобменной вентиляции помещений.
Корпус установки выполнен из оцинкованной стали (по запросу может быть покрыт порошковой краской). Стандартно панели имеют толщину 50мм и заполнены слоем теплошумоизоляции на основе негорючей минеральной ваты.
EC-вентилятор для перемещения приточного воздуха c электронно-коммутируемым высокоэффективным двигателем, который может управляться в широком диапазоне при сохранении КПД на высоком уровне.
Габаритные размеры установок

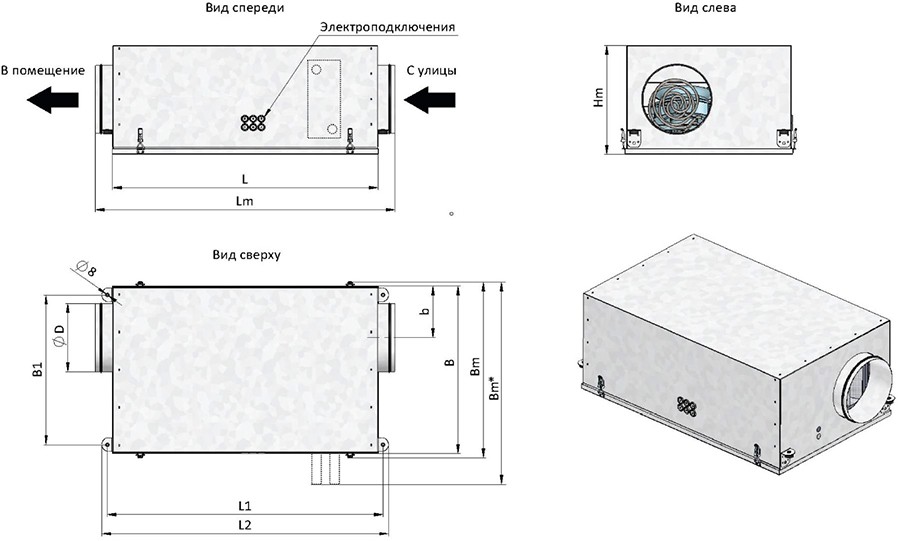

Габаритные размеры установок с круглым присоединительным сечением, мм
* Bm - размер указан для водяного исполнения.
|
Типоразмер* |
B |
L |
L1 |
L2 |
B1 |
b |
D |
Lm |
Bm |
Hm |
Масса, кг |
|
100(HE) |
462 |
797 |
829 |
869 |
396 |
111 |
98 |
920 |
502 |
252 |
31 |
|
150(HE), 200(HE) |
502 |
802 |
834 |
874 |
436 |
126 |
123 |
925 |
532 |
253 |
32 |
|
250(HE), 300(HE), 400(HE) |
532 |
833 |
865 |
905 |
466 |
157 |
158 |
955 |
562 |
299 |
38 |
|
400(W), 500(W) |
532 |
808 |
840 |
880 |
466 |
157 |
158 |
930 |
597 |
299 |
36 |
|
500(HE) |
562 |
833 |
865 |
905 |
496 |
175 |
198 |
955 |
592 |
340 |
42 |
|
550(W), 600(W) |
562 |
808 |
840 |
880 |
496 |
175 |
198 |
930 |
627 |
340 |
38 |
|
600(HE), 800(HE) |
612 |
833 |
865 |
905 |
546 |
185 |
248 |
955 |
642 |
397 |
48 |
|
800(W), 850(W) |
612 |
903 |
935 |
975 |
546 |
185 |
248 |
1025 |
677 |
397 |
50 |
|
850(HE), 1000(HE) |
662 |
1006 |
1040 |
1080 |
596 |
225 |
313 |
1128 |
692 |
440 |
60 |
|
900(W), 1500(W) |
662 |
902 |
934 |
974 |
596 |
225 |
313 |
1024 |
727 |
440 |
59 |
* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

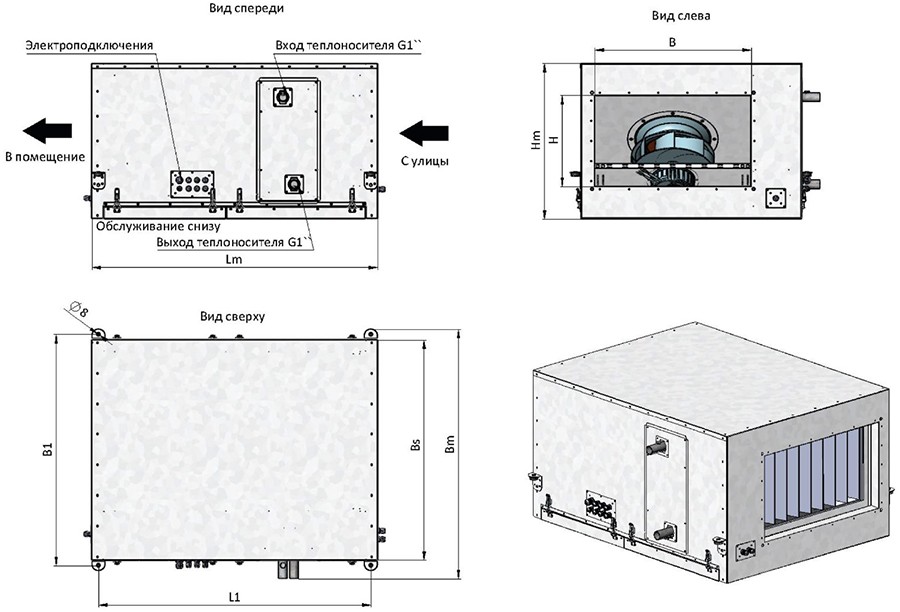

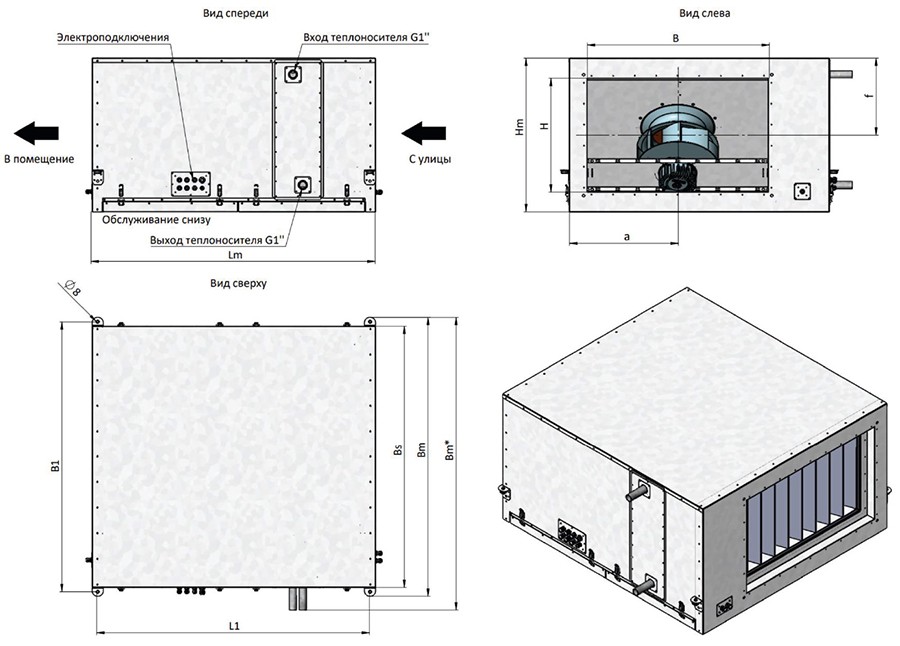

Габаритные размеры установок с прямоугольным присоединительным сечением, мм
|
Типоразмер* |
Bs |
BxH |
L1 |
B1 |
Lm |
Bm |
Hm |
Масса, кг |
|
700(HE), 700(W) |
750 |
400x200 |
951 |
790 |
1005 |
890 |
340 |
52 |
|
1200(W) |
750 |
500x250 |
951 |
790 |
1005 |
890 |
390 |
59 |
|
1200(HE) |
800 |
500x250 |
951 |
840 |
1005 |
880 |
390 |
59 |
|
1300(W), 1900(W) |
750 |
500x300 |
951 |
790 |
1005 |
890 |
440 |
70 |
|
1900(HE) |
800 |
500x300 |
951 |
840 |
1005 |
880 |
440 |
70 |
|
2000(W) |
850 |
600x300 |
1046 |
890 |
1100 |
990 |
550 |
76 |
|
2000(HE) |
920 |
600x300 |
1046 |
960 |
1100 |
1000 |
550 |
76 |
|
2800(W) |
850 |
600x350 |
1046 |
890 |
1100 |
990 |
600 |
91 |
|
2800(HE) |
950 |
600x350 |
1046 |
990 |
1100 |
1030 |
600 |
91 |
|
4000(W), 4500(W) |
950 |
700x400 |
1196 |
990 |
1250 |
1090 |
670 |
108 |
|
4000(HE) |
1020 |
700x400 |
1196 |
1060 |
1250 |
1100 |
670 |
108 |
|
5000(W), 5400(W) |
1150 |
800x500 |
1196 |
1190 |
1250 |
1290 |
680 |
130 |
|
5400(HE) |
1210 |
800x500 |
1196 |
1250 |
1250 |
1290 |
680 |
130 |
|
7000(W) |
1150 |
1000x500 |
1546 |
1190 |
1600 |
1350 |
680 |
159 |
|
7000(HE) |
1210 |
1000x500 |
1546 |
1250 |
1600 |
1290 |
680 |
159 |
* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
Технические характеристики установок
Технические характеристики установок с круглым присоединительным сечением
|
Модель и типоразмер |
Расход воздуха, м3/ч |
Площадь помещения, м2 |
Напряжение, В |
Вентиляторы |
Мощность нагревателя, кВт |
Ток ТЭНа (на фазу), А |
Уровень шума Lp (1м), дБ(A) |
|
|
Мощность, кВт |
Ток, А |
|||||||
|
RWN-F-100(50m)-ЕС-HE1(N) |
100 |
40 |
1~220В |
0,09 |
0,4 |
1 |
7,9 |
41,1 |
|
RWN-F-100(50m)-ЕС-HE1,9(N) |
100 |
40 |
1~220В |
0,09 |
0,4 |
1,9 |
10,5 |
41,1 |
|
RWN-F-150(50m)-ЕС-HE1,5(N) |
150 |
60 |
1~220В |
0,09 |
0,4 |
1,5 |
7,9 |
41,1 |
|
RWN-F-200(50m)-ЕС-HE2(N) |
200 |
80 |
1~220В |
0,09 |
0,4 |
2 |
10,5 |
41,1 |
|
RWN-F-200(50m)-ЕС-HE3,4(N) |
200 |
80 |
1~220В |
0,09 |
0,4 |
3,4 |
21 |
41,1 |
|
RWN-F-250(50m)-ЕС-HE2(N) |
250 |
100 |
1~220В |
0,18 |
1 |
2 |
10,5 |
39,8 |
|
RWN-F-300(50m)-ЕС-HE3,8(N) |
300 |
120 |
1~220В |
0,18 |
1 |
3,8 |
21 |
39,8 |
|
RWN-F-400(50m)-ЕС-HE4,5(N) |
400 |
160 |
3~380В |
0,18 |
1 |
4,5 |
10,5 |
39,8 |
|
RWN-F-400(50m)-ЕС-HE7(N) |
400 |
160 |
3~380В |
0,18 |
1 |
7 |
15,8 |
39,8 |
|
RWN-F-400(50m)-ЕС-W(N) |
500 |
200 |
1~220В |
0,18 |
1 |
- |
- |
39,8 |
|
RWN-F-500(50m)-ЕС-W(N) |
500 |
200 |
1~220В |
0,18 |
1 |
- |
- |
39,8 |
|
RWN-F-350(50m)-ЕС-HE4,5(N) |
400 |
160 |
3~380В |
0,18 |
1 |
4,5 |
10,5 |
39,8 |
|
RWN-F-500(50m)-ЕС-HE6(N) |
500 |
200 |
3~380В |
0,18 |
1 |
6 |
15,8 |
39,8 |
|
RWN-F-500(50m)-ЕС-HE7,6(N) |
500 |
200 |
3~380В |
0,18 |
1 |
7,6 |
15,8 |
39,8 |
|
RWN-F-550(50m)-ЕС-W(N) |
600 |
240 |
1~220В |
0,18 |
1 |
- |
- |
39,8 |
|
RWN-F-600(50m)-ЕС-W(N) |
600 |
240 |
1~220В |
0,18 |
1 |
- |
- |
39,8 |
|
RWN-F-600(50m)-ЕС-HE7,5(N) |
600 |
240 |
3~380В |
0,23 |
1,1 |
7,5 |
15,8 |
43 |
|
RWN-F-800(50m)-ЕС-HE9(N) |
800 |
320 |
3~380В |
0,23 |
1,1 |
9 |
21 |
43 |
|
RWN-F-800(50m)-ЕС-HE11(N) |
800 |
320 |
3~380В |
0,23 |
1,1 |
11 |
21 |
43 |
|
RWN-F-800(50m)-ЕС-HE15(N) |
800 |
320 |
3~380В |
0,23 |
1,1 |
15 |
31,5 |
43 |
|
RWN-F-800(50m)-ЕС-W(N) |
850 |
340 |
1~220В |
0,23 |
1,1 |
- |
- |
43 |
|
RWN-F-850(50m)-ЕС-W(N) |
850 |
340 |
1~220В |
0,23 |
1,1 |
- |
- |
43 |
|
RWN-F-850(50m)-ЕС-HE11(N) |
800 |
320 |
3~380В |
0,49 |
2,1 |
11 |
21 |
42,5 |
|
RWN-F-1000(50m)-ЕС-HE15(N) |
1 000 |
400 |
3~380В |
0,49 |
2,1 |
15 |
31,5 |
42,5 |
|
RWN-F-1000(50m)-ЕС-HE21(N) |
1 000 |
400 |
3~380В |
0,49 |
2,1 |
21 |
42 |
42,5 |
|
RWN-F-900(50m)-ЕС-W(N) |
900 |
360 |
1~220В |
0,49 |
2,1 |
- |
- |
42,5 |
|
RWN-F-1500(50m)-ЕС-W(N) |
1 500 |
400 |
1~220В |
0,49 |
2,1 |
- |
- |
42,5 |
Площадь помещения рассчитана из условия обеспечения однократного воздухообмена при высоте потолков 2,5 метра.
Шум Lp, дБ(A) - суммарный уровень звукового давления в окружение, на расстоянии 3 метра.
Электрический нагреватель выполнен на полупроводниковой технологии PTC (Positive Temperature Coefficient) и имеет эффект саморегуляции, то есть его мощность меняется в зависимости от скорости воздуха, который его обдувает. В связи с этим, мощность нагревателя будет снижаться при снижении расхода воздуха.
Технические характеристики установок с прямоугольным присоединительным сечением
|
Модель и типоразмер |
Расход воздуха, м3/ч |
Площадь помещения, м2 |
Напряжение, В |
Вентиляторы |
Мощность нагревателя, кВт |
Ток ТЭНа (на фазу), А |
Уровень шума Lp (1м), дБ(A) |
|
|
Мощность, кВт |
Ток, А |
|||||||
|
RWN-F-700(50m)-ЕС-HE11-rest(N) |
700 |
280 |
3~380В |
0,18 |
1 |
11 |
21 |
39,8 |
|
RWN-F-700(50m)-ЕС-HE16-rest(N) |
700 |
280 |
3~380В |
0,18 |
1 |
16 |
32 |
39,8 |
|
RWN-F-700(50m)-ЕС-HE18-rest(N) |
700 |
280 |
3~380В |
0,18 |
1 |
18 |
37 |
39,8 |
|
RWN-F-700(50m)-ЕС-W-rest(N) |
700 |
280 |
1~220В |
0,18 |
1 |
- |
- |
39,8 |
|
RWN-F-1200(50m)-ЕС-HE15-rest(N) |
1 200 |
480 |
3~380В |
0,23 |
1,1 |
15 |
32 |
43 |
|
RWN-F-1200(50m)-ЕС-HE23-rest(N) |
1 200 |
480 |
3~380В |
0,23 |
1,1 |
23 |
42 |
43 |
|
RWN-F-1200(50m)-ЕС-HE31-rest(N) |
1 200 |
480 |
3~380В |
0,23 |
1,1 |
31 |
63 |
43 |
|
RWN-F-1200(50m)-ЕС-W-rest(N) |
1 200 |
480 |
1~220В |
0,23 |
1,1 |
- |
- |
43 |
|
RWN-F-1300(50m)-ЕС-W-rest(N) |
1 300 |
520 |
1~220В |
0,23 |
1,1 |
- |
- |
43 |
|
RWN-F-1900(50m)-ЕС-HE22-rest(N) |
1 900 |
760 |
3~380В |
0,49 |
2,1 |
22 |
42 |
42,5 |
|
RWN-F-1900(50m)-ЕС-HE29-rest(N) |
1 900 |
760 |
3~380В |
0,49 |
2,1 |
29 |
63 |
42,5 |
|
RWN-F-1900(50m)-ЕС-HE36-rest(N) |
1 900 |
760 |
3~380В |
0,49 |
2,1 |
36 |
74 |
42,5 |
|
RWN-F-1900(50m)-ЕС-W-rest(N) |
1 900 |
760 |
1~220В |
0,49 |
2,1 |
- |
- |
42,5 |
|
RWN-F-2000(50m)-ЕС-HE23-rest(N) |
2 000 |
800 |
3~380В |
0,59 |
2,1 |
23 |
42 |
42,5 |
|
RWN-F-2000(50m)-ЕС-HE31-rest(N) |
2 000 |
800 |
3~380В |
0,59 |
2,1 |
31 |
63 |
42,5 |
|
RWN-F-2000(50m)-ЕС-HE39-rest(N) |
2 000 |
800 |
3~380В |
0,59 |
2,1 |
39 |
74 |
42,5 |
|
RWN-F-2000(50m)-ЕС-HE47-rest(N) |
2 000 |
800 |
3~380В |
0,59 |
2,1 |
47 |
84 |
42,5 |
|
RWN-F-2000(50m)-ЕС-W-rest(N) |
2 000 |
800 |
1~220В |
0,59 |
2,1 |
- |
- |
42,5 |
|
RWN-F-2800(50m)-ЕС-HE38-rest(N) |
2 800 |
1 120 |
3~380В |
0,7 |
3,1 |
38 |
74 |
45,8 |
|
RWN-F-2800(50m)-ЕС-HE45-rest(N) |
2 800 |
1 120 |
3~380В |
0,7 |
3,1 |
45 |
84 |
45,8 |
|
RWN-F-2800(50m)-ЕС-HE60-rest(N) |
2 800 |
1 120 |
3~380В |
0,7 |
3,1 |
60 |
116 |
45,8 |
|
RWN-F-2800(50m)-ЕС-W-rest(N) |
2 800 |
1 120 |
1~220В |
0,7 |
3,1 |
- |
- |
45,8 |
|
RWN-F-4500(50m)-ЕС-W-rest(N) |
4 500 |
1 800 |
1~220В |
1,4 |
6,2 |
- |
- |
48,8 |
|
RWN-F-4000(50m)-ЕС-HE47-rest(N) |
4 000 |
1 600 |
3~380В |
1,1 |
1,6 |
47 |
84 |
46,7 |
|
RWN-F-4000(50m)-ЕС-HE70-rest(N) |
4 000 |
1 600 |
3~380В |
1,1 |
1,6 |
70 |
126 |
46,7 |
|
RWN-F-4000(50m)-ЕС-HE78-rest(N) |
4 000 |
1 600 |
3~380В |
1,1 |
1,6 |
78 |
147 |
46,7 |
|
RWN-F-4000(50m)-ЕС-HE93-rest(N) |
4 000 |
1 600 |
3~380В |
1,1 |
1,6 |
93 |
168 |
46,7 |
|
RWN-F-4000(50m)-ЕС-W-rest(N) |
4 000 |
1 600 |
3~380В |
1,1 |
1,6 |
- |
- |
46,7 |
|
RWN-F-5400(50m)-ЕС-HE55-rest(N) |
5 400 |
2 160 |
3~380В |
1,4 |
6,2 |
55 |
105 |
48,8 |
|
RWN-F-5400(50m)-ЕС-HE78-rest(N) |
5 400 |
2 160 |
3~380В |
1,4 |
6,2 |
78 |
147 |
48,8 |
|
RWN-F-5400(50m)-ЕС-HE94-rest(N) |
5 400 |
2 160 |
3~380В |
1,4 |
6,2 |
94 |
168 |
48,8 |
|
RWN-F-5400(50m)-ЕС-HE110-rest(N) |
5 400 |
2 160 |
3~380В |
1,4 |
6,2 |
110 |
200 |
48,8 |
|
RWN-F-5400(50m)-ЕС-W-rest(N) |
5 400 |
2 160 |
1~220В |
1,4 |
6,2 |
- |
- |
48,8 |
|
RWN-F-5000(50m)-ЕС-W-rest(N) |
5 000 |
2 000 |
3~380В |
1,1 |
1,6 |
- |
- |
46,7 |
|
RWN-F-7000(50m)-ЕС(B500)-HE65-rest(N) |
7 000 |
2 800 |
3~380В |
4,3 |
7,8 |
65 |
116 |
53,1 |
|
RWN-F-7000(50m)-ЕС(B500)-HE97-rest(N) |
7 000 |
2 800 |
3~380В |
4,3 |
7,8 |
97 |
168 |
53,1 |
|
RWN-F-7000(50m)-ЕС(B500)-HE129-rest(N) |
7 000 |
2 800 |
3~380В |
4,3 |
7,8 |
129 |
231 |
53,1 |
|
RWN-F-7000(50m)-ЕС(B500)-W-rest(N) |
7 000 |
2 800 |
3~380В |
4,3 |
7,8 |
- |
- |
53,1 |
|
RWN-F-7000(50m)-ЕС(L400)-HE65-rest(N) |
7 000 |
2 800 |
3~380В |
3,31 |
4,2 |
65 |
116 |
53,1 |
|
RWN-F-7000(50m)-ЕС(L400)-HE97-rest(N) |
7 000 |
2 800 |
3~380В |
3,31 |
4,2 |
97 |
168 |
53,1 |
|
RWN-F-7000(50m)-ЕС(L400)-HE129-rest(N) |
7 000 |
2 800 |
3~380В |
3,31 |
4,2 |
129 |
231 |
53,1 |
|
RWN-F-7000(50m)-ЕС(L400)-W-rest(N) |
7 000 |
2 800 |
3~380В |
3,31 |
4,2 |
- |
- |
53,1 |
Аэродинамические характеристики установок

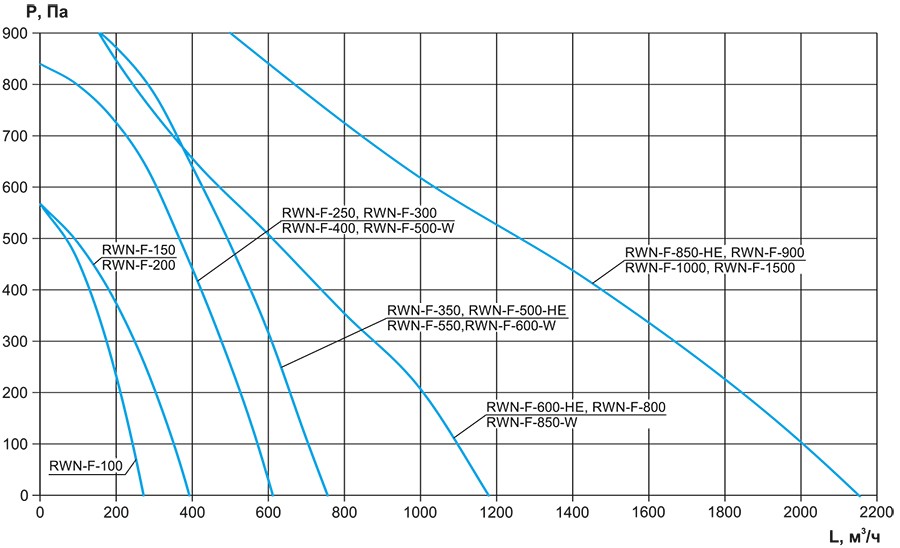

Аэродинамические характеристики установок с круглым
присоединительным сечением

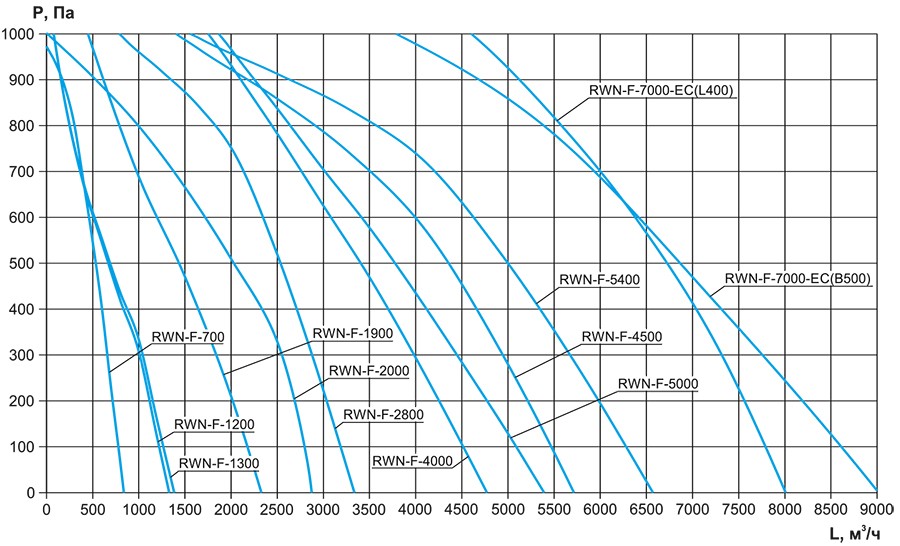

Аэродинамические
характеристики установок с прямоугольным присоединительным сечением

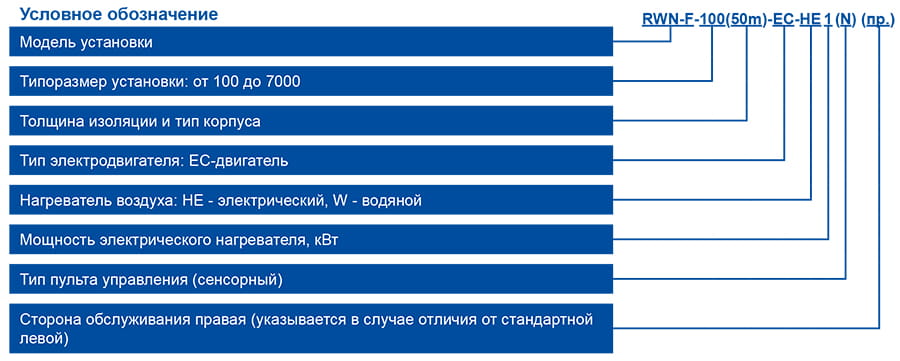

Условное обозначение
Приточная вентиляционная установка
RWN-F-7000(50m)-ЕС(B500)-HE65-rest(N)
где: RWN-F - модель установки;
7000 -
типоразмер установки;
50m - толщина
изоляции и тип корпуса;
ЕC - тип
электродвигателя (может содержать индекс мотор-колеса, например, ЕС(B500);
HE -
электрический нагреватель (W - водяной нагреватель);
65 - мощность
электрического нагревателя, кВт;
rest -
прямоугольное входное/выходное присоединительное сечение.
При отсутствии данного обозначения - установка идет с круглыми
присоединительными патрубками (круглое присоединительное сечение);

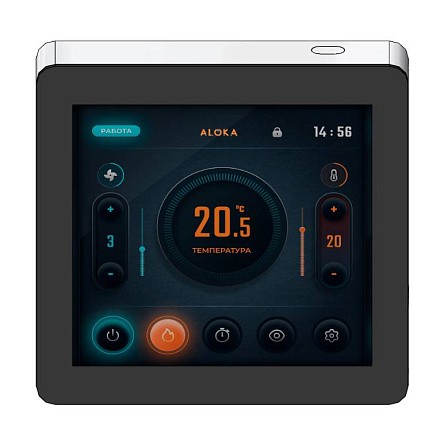

N - тип
пульта управления (TS4).
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
