Установка вентиляционная RWN-RP предназначена для общеобменной вентиляции помещений. Компактность установки позволяет располагать её под потолком или у стены, экономя при этом пространство.
Корпус установки выполнен из оцинкованной стали и по запросу, снаружи может быть покрыт порошковой краской. Стандартно панели в исполнении Compact имеют толщину 25 мм, в исполнении Vertical 50 мм. Панели заполнены слоем теплошумоизоляции на основе негорючей минеральной ваты.

Пластинчатый рекуператор имеет алюминиевые ламели для обеспечения эффективной передачи теплоты.

Конструктивное исполнение:

Compact - воздуховоды в одной горизонтальной плоскости (подвесное исполнение)
Vertical - постаментное исполнение - патрубки расположены сверху
Classic - постаментное (двухэтажное) исполнение - патрубки расположены с торцов, воздуховоды друг над другом.

Тип корпуса:

25m - бескаркасная конструкция с изоляцией 25 мм: Установка может располагаться вне помещения при температуре не ниже -20°С. Класс защиты – IP50.
25c - каркасно-панельная конструкцию с изоляцией 25 мм: Установка должна располагаться в помещении с температурой не ниже + 5°С. Класс защиты – IP40.
50m - бескаркасная конструкция с изоляцией 50 мм: Установка может располагаться вне помещения при температуре не ниже -30°С. Класс защиты – IP50.
50c - каркасно-панельная конструкцию с изоляцией 50 мм: Установка может располагаться вне помещения при температуре не ниже -30°С. Класс защиты – IP50.

Габаритные размеры установок

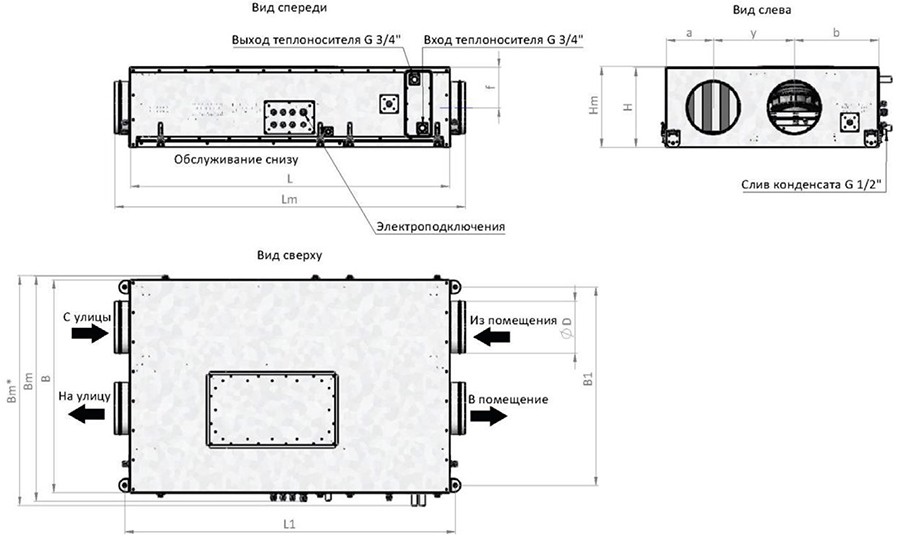

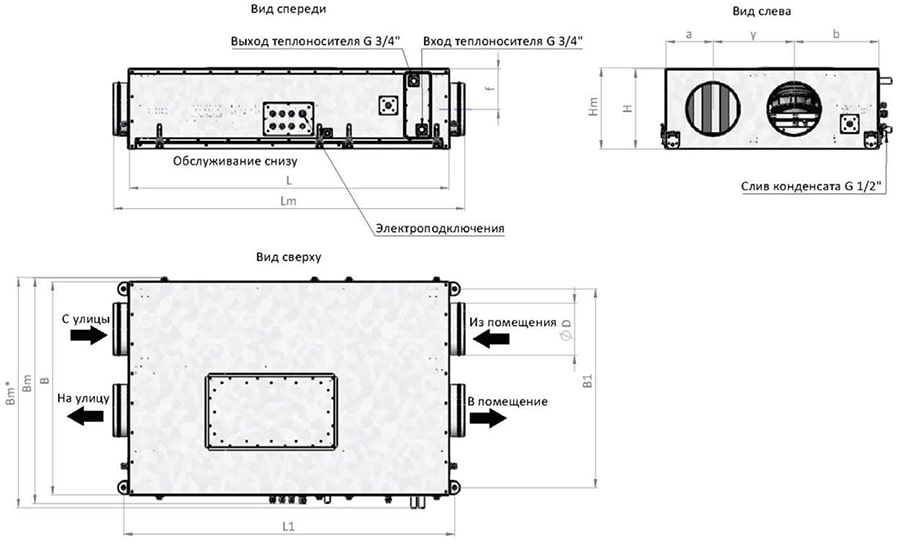

Габаритные размеры RWN-RP-100(25m)…RWN-RP-800(25m) в исполнении корпуса Compact

RWN-RP-ЕС-Compact_габариты 100-800.jpg

Типоразмер	L, мм	B, мм	H, мм	L1, мм	B1, мм	a, мм	y, мм	b, мм	f, мм	D, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
100	1013	800	305	1053	742	177	304	318	152	Ø 125	1133	830	305	55
300	1013	800	305	1053	742	177	304	318	152	Ø 160	1133	830	305	60
400	1013	800	305	1053	742	177	304	318	152	Ø 200	1133	830	305	60
500	1226	816	308	1266	758	182	310	323	154	Ø 200	1346	846	308	77
600	1226	816	308	1266	758	182	310	323	154	Ø 200	1346	846	308	77
800	1226	816	308	1266	758	182	310	323	154	Ø 200	1346	846	308	78

Размер Bm* соответствует установке с водяным нагревателем.
Bm* = Bm + 100 мм.

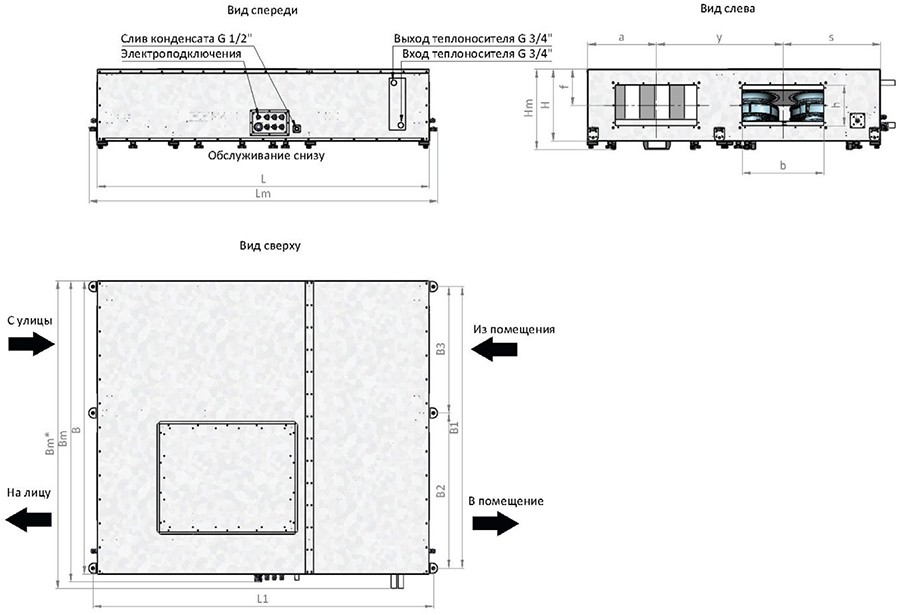

Габаритные размеры RWN-RP-1000(25m)…RWN-RP-2500(25m) в исполнении корпуса Compact

RWN-RP-ЕС-Compact_габариты 1000-2500.jpg

Типоразмер	L, мм	B, мм	H, мм	L1, мм	B1, мм	B2, мм	B3, мм	a, мм	y, мм	s, мм	f, мм	b x h, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
1000	1626	1435	352	1666	1378	760	618	336	620	477	177	400x200	1706	1473	393	145
1200	1626	1435	352	1666	1378	760	618	336	620	477	177	400x200	1706	1473	393	153
1600	1626	1435	352	1666	1378	760	618	336	620	477	177	400x200	1706	1473	393	154
1800	1717	1628	415	1757	1571	856	715	385	717	526	208	500х300	1797	1666	452	203
2000	1717	1628	415	1757	1571	856	715	385	717	526	208	500х300	1797	1666	452	203
2200	1717	1628	415	1757	1571	856	715	385	717	526	208	600х300	1797	1666	452	203
2500	1717	1628	465	1757	1571	856	715	385	717	526	233	600х300	1797	1666	502	206

Размер Bm* соответствует установке с водяным нагревателем.
Bm* = Bm + 100 мм.

Диаметры подключения водяного теплоносителя

Типоразмер	Диаметр подключения
1000-1600	G 3/4»
1800-2500	G 1»

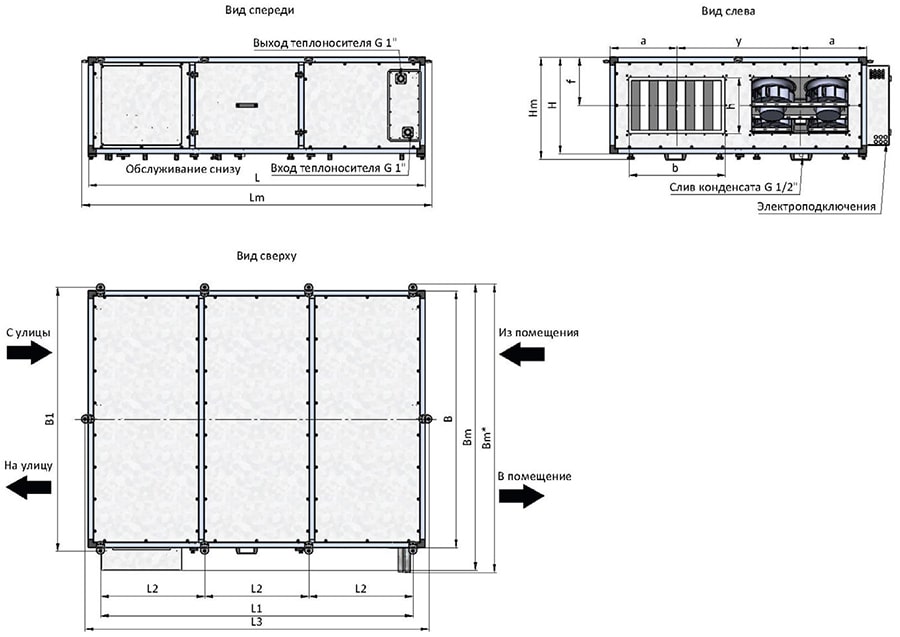

Габаритные размеры RWN-RP-2700(25c)…RWN-RP-3500(25c) в исполнении корпуса Compact

RWN-RP-ЕС-Compact_габариты 2700-3500.jpg

Типоразмер	L, мм	B, мм	H, мм	L1, мм	L2, мм	L3, мм	B1, мм	a, мм	y, мм	f, мм	b x h, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
2700(25c)	1810	1400	507	1659	553	1854	1444	367	666	253	600х350	1894	1583	547	215
3000(25c)	1810	1400	507	1659	553	1854	1444	367	666	253	600х350	1894	1583	547	215
3500(25c)	2000	1400	600	1848	616	2044	1444	367	666	253	600х350	2084	1583	640	270

Размер Bm* соответствует установке с водяным нагревателем.
Bm* = Bm + 100 мм.

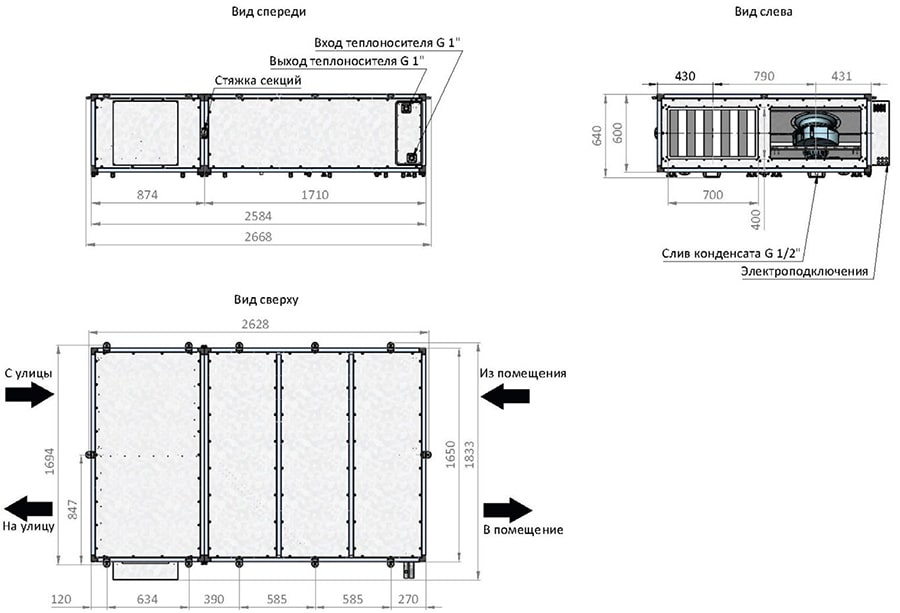

Габаритные размеры RWN-RP-4500(25c) в исполнении корпуса Compact

RWN-RP-ЕС-Compact_габариты 4500.jpg

Типоразмер

L, мм

B, мм

H, мм

L1, мм

L3,

мм

B1, мм

a, мм

y, мм

f, мм

b x h, мм

Lm, мм

Bm,

мм

Hm,

мм

Масса, кг

4500

2584

1650

600

2194

2628

1694

430

790

300

700х400

2628

1833

640

350

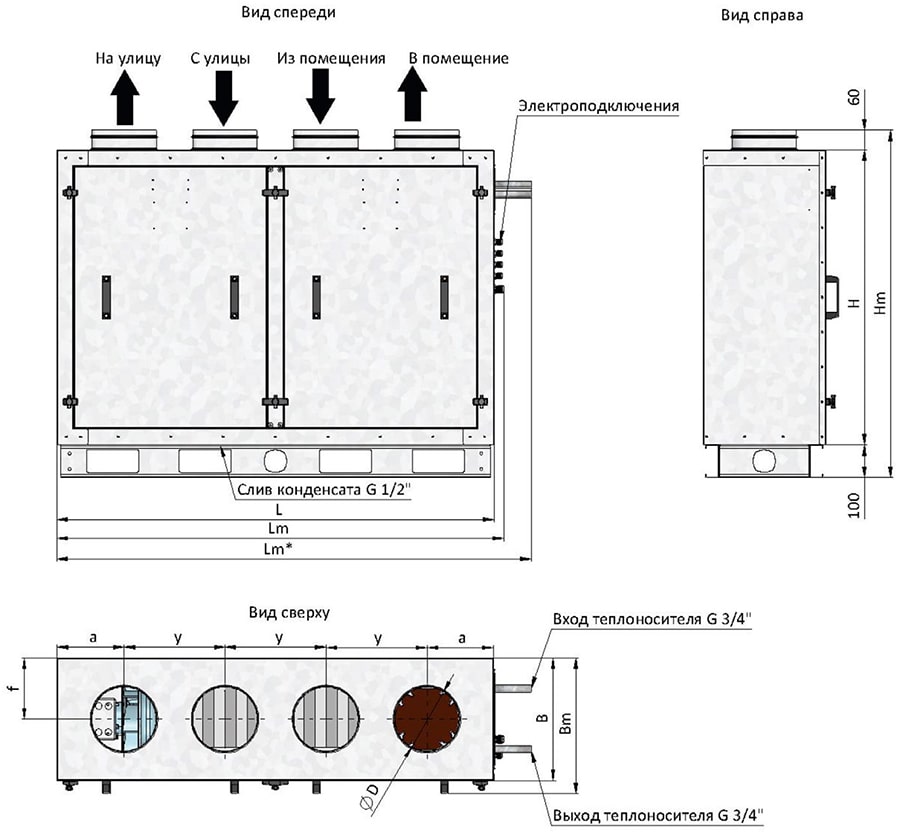

Габаритные размеры RWN-RP-100(50m)…RWN-RP-400(50m) в исполнении корпуса Vertical

RWN-RP-ЕС-Vertical_габариты 100-400.jpg

Типоразмер	L, мм	B, мм	H, мм	L1, мм	L2, мм	H1, мм	a, мм	y, мм	f, мм	D, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
100	1068	355	896	1017	1102	894	172	241	178	Ø 125	1124	395	956	70
300	1068	355	896	1017	1102	894	172	241	178	Ø 160	1124	395	956	75
400	1068	355	896	1017	1102	894	172	241	178	Ø 160	1124	395	956	80

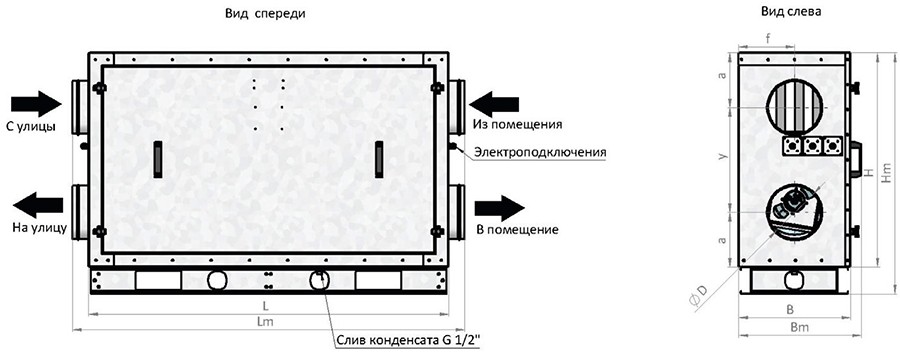

Габаритные размеры RWN-RP-500(50m)…RWN-RP-800(50m) в исполнении корпуса Vertical

RWN-RP-ЕС-Vertical_габариты 500-800.jpg

Типоразмер	B, мм	H, мм	a, мм	y, мм	f, мм	D, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
500	375	900	205	310	188	Ø 200	1340	415	1060	90
600	375	900	205	310	188	Ø 200	1340	415	1060	90
800	375	900	205	310	188	Ø 200	1340	415	1060	92

Размер Lm* соответствует установке с водяным нагревателем.
Lm* = Lm + 115 мм.
Установка стандартно изготавливается на опорной раме высотой 100 мм.

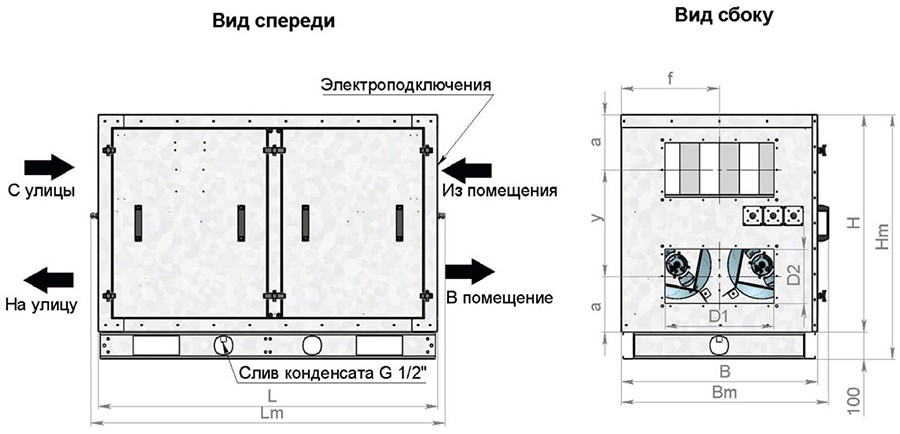

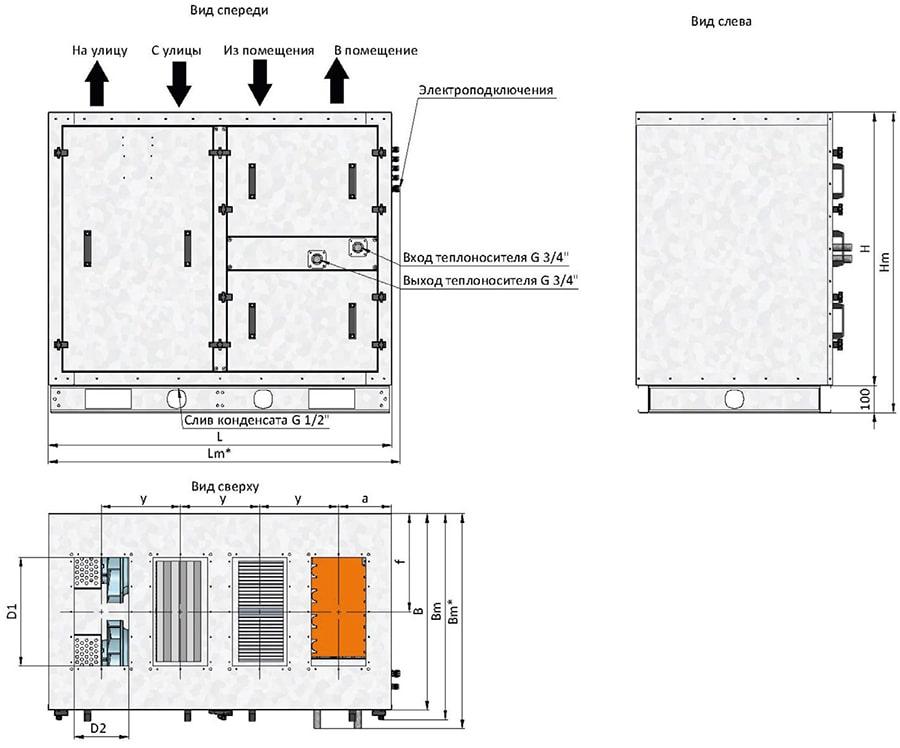

Габаритные размеры RWN-RP-1000(50m)…RWN-RP-1600(50m) в исполнении корпуса Vertical

RWN-RP-ЕС-Vertical_габариты 1000-1600.jpg

Типоразмер	L, мм	B, мм	H, мм	a, мм	y, мм	f, мм	D1хD2, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
1000	1260	723	1000	194	290	361	400x200	1290	763	1100	137
1200	1260	723	1000	194	290	361	400x200	1290	763	1100	145
1600	1260	723	1000	194	290	361	400x200	1290	763	1100	146

Размер Bm* соответствует установке с водяным нагревателем.
Bm* = Bm + 100 мм.
Установка стандартно изготавливается на опорной раме высотой 100 мм.

Габаритные размеры RWN-RP-1800(50c)…RWN-RP-3500(50c) в исполнении корпуса Vertical

Типоразмер	L, мм	B, мм	H, мм	a, мм	y, мм	f, мм	D1хD2, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
1800	1600	760	1200	240	373	380	500x300	1630	800	1300	194
2000	1600	760	1200	240	373	380	500x300	1630	800	1300	195
2200	1600	760	1200	240	373	380	600x300	1630	800	1300	198
2500	1650	800	1200	247	386	400	600x300	1680	840	1300	220
2700	1850	900	1300	272	436	450	600x350	1880	940	1400	260
3000	1850	900	1300	272	436	450	600x350	1880	940	1400	260
3500	1850	900	1300	272	436	450	600x350	1880	940	1400	260

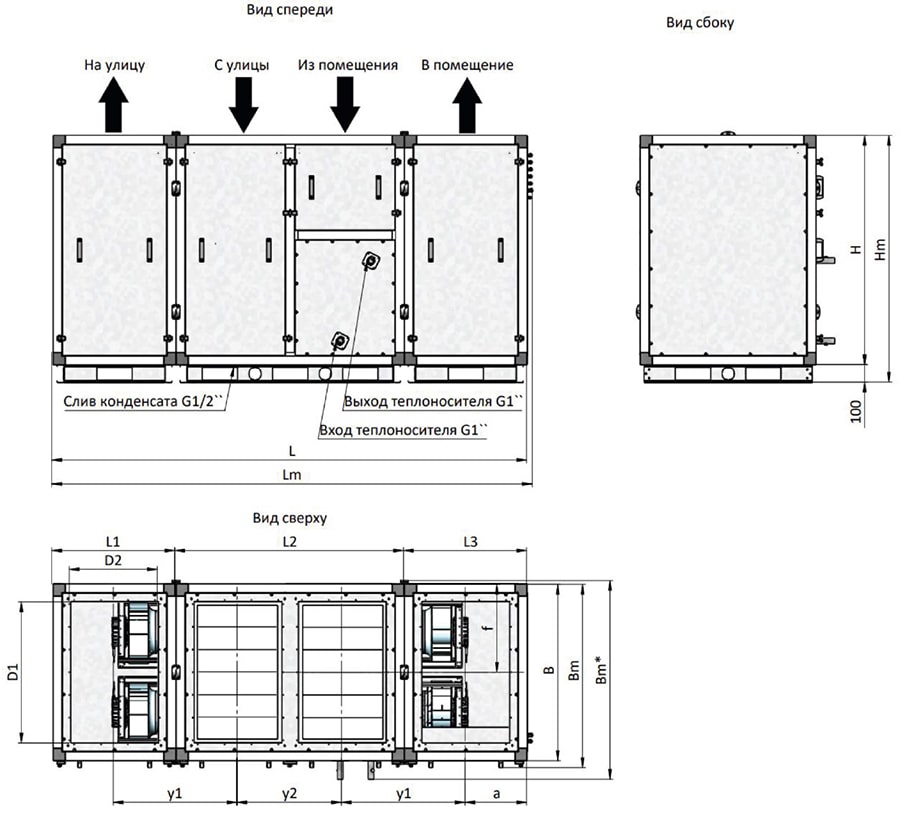

Габаритные размеры RWN-RP-4500(50c)…RWN-RP-8000(50c) в исполнении корпуса Vertical

RWN-RP-ЕС-Vertical_габариты 4500-8000.jpg

Типоразмер	L, мм	B, мм	H, мм	D1хD2, мм	L1, мм	L2, мм	L3, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
4500	2500	1000	1300	700x400	600	1300	600	2550	1100	1400	370
5000	2500	1000	1300	700x400	600	1300	600	2550	1100	1400	370
6000	2700	1000	1400	800x500	700	1300	700	2760	1100	1500	415
7000	2700	1200	1400	1000x500	700	1300	700	2760	1300	1500	600
8000	2700	1200	1400	1000x500	700	1300	700	2760	1300	1500	650

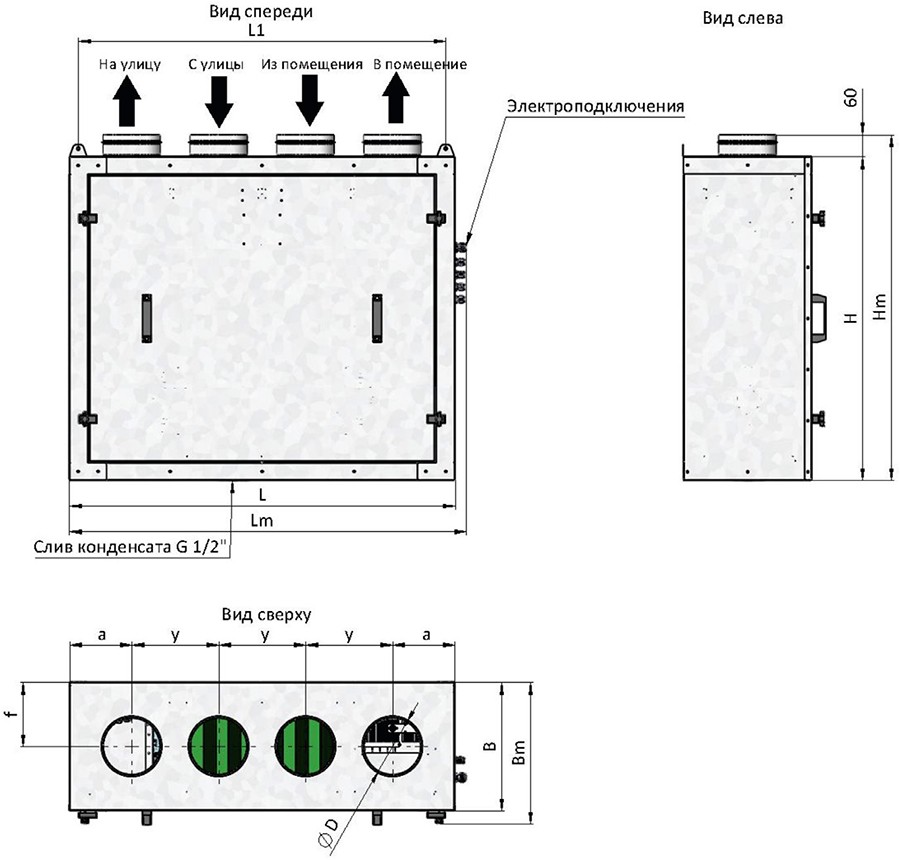

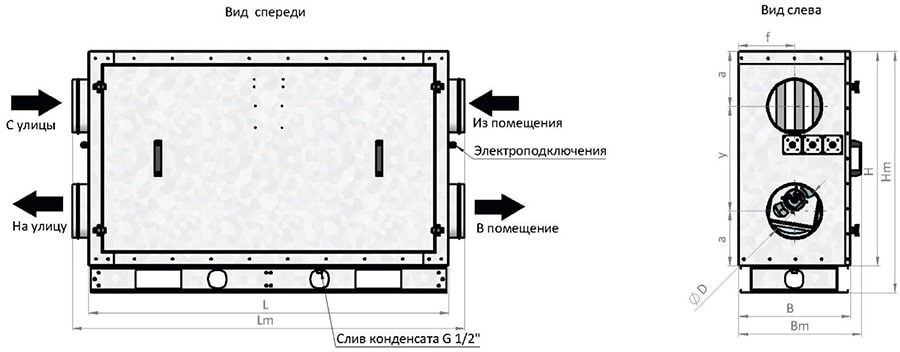

Габаритные размеры RWN-RP-100(50m)…RWN-RP-800(50m) в исполнении корпуса Classic

RWN-RP-ЕС-Classic_габариты 100-800.jpg

Типоразмер	L, мм	B, мм	H, мм	a, мм	y, мм	f, мм	D, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
100-400	990	418	700	194	311	209	Ø 160	1110	458	800	80
500-600	1246	418	800	204	391	209	Ø 200	1366	458	900	93
800(HE)	1246	418	800	204	391	209	Ø 200	1366	458	900	94
800(W)	1320	418	800	204	391	209	Ø 200	1440	458	900	94

Установка стандартно изготавливается на опорной раме высотой 100 мм.
У установок с водяным нагревателем патрубки выходят вперед – максимальная ширина Bm увеличивается на 100 мм за счет парубков.

Габаритные размеры RWN-RP-1000(50m)…RWN-RP-1600(50m) в исполнении корпуса Classic

RWN-RP-ЕС-Classic_габариты 1000-1600.jpg

Типоразмер	L, мм	B, мм	H, мм	a, мм	y, мм	f, мм	D1хD2, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
1000	1246	723	800	205	390	362	400х200	1280	763	900	137
1200	1246	723	800	205	390	362	400х200	1280	763	900	140
1600	1246	723	800	205	390	362	400х200	1280	763	900	146

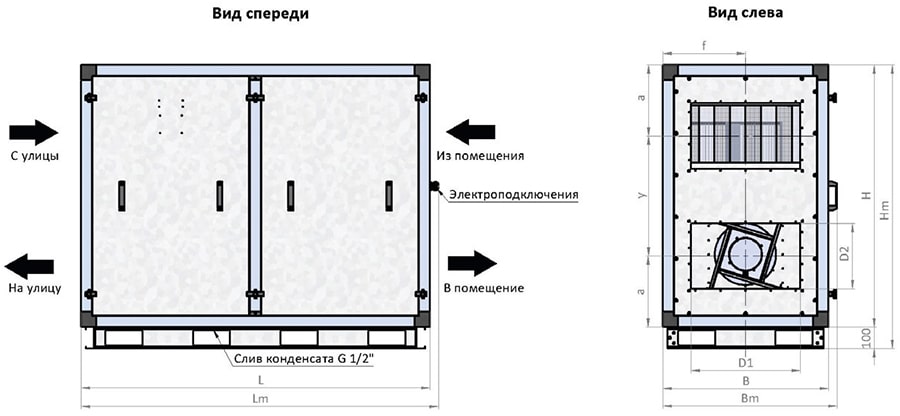

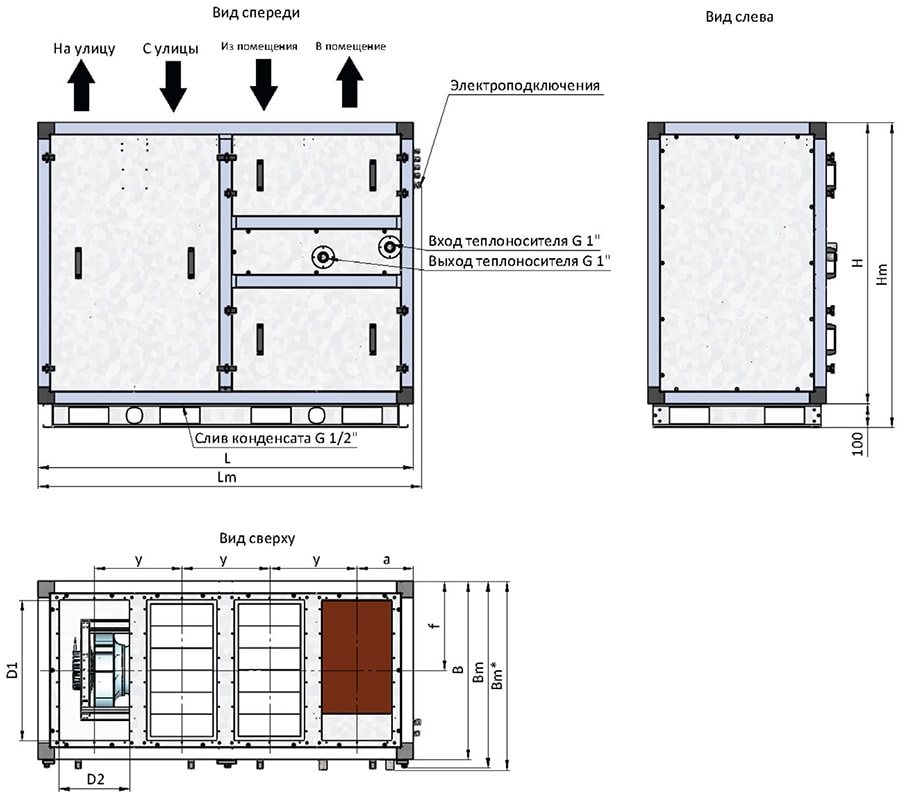

Габаритные размеры RWN-RP-1800(50c)…RWN-RP-3500(50c) в исполнении корпуса Classic

RWN-RP-ЕС-Classic_габариты 1800-3500.jpg

Типоразмер	L, мм	B, мм	H, мм	a, мм	y, мм	f, мм	D1хD2, мм	Lm, мм	Bm, мм	Hm, мм	Масса, кг
1800	1600	760	1200	325	550	380	500x300	1630	800	1300	194
2000	1600	760	1200	325	550	380	500x300	1630	800	1300	195
2200	1600	760	1200	325	550	380	600x300	1630	800	1300	198
2500	1650	800	1200	325	550	400	600x300	1680	840	1300	220
2700	1850	900	1300	350	600	450	600x350	1880	940	1400	260
3000	1850	900	1300	350	600	450	600x350	1880	940	1400	270
3500	1850	940	1300	350	600	450	600x350	1880	980	1400	270

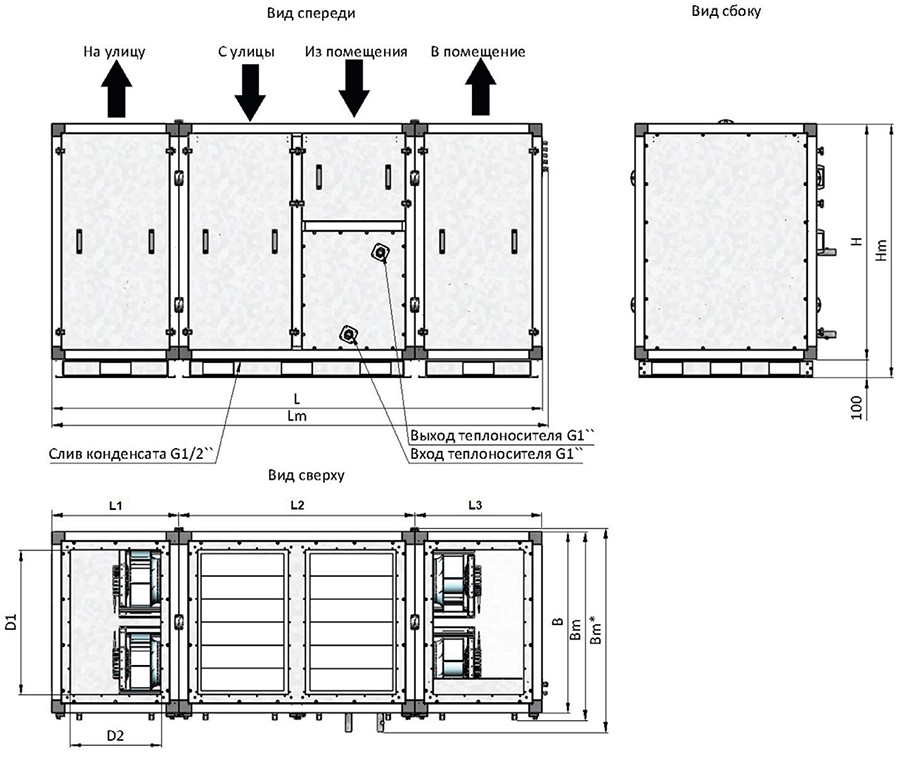

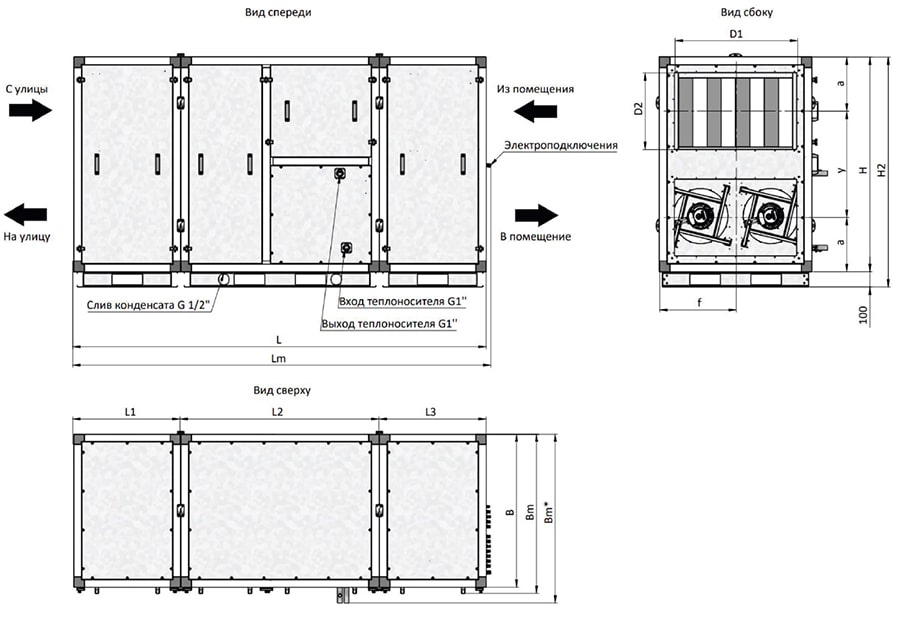

Габаритные размеры RWN-RP-4500(50c)…RWN-RP-8000(50c) в исполнении корпуса Classic

RWN-RP-ЕС-Classic_габариты 4500-8000.jpg

Типоразмер	L, мм	B, мм	H, мм	D1хD2, мм	L1, мм	L2, мм	L3, мм	Lm, мм	Bm, мм	Hm, мм	Вес, кг
4500	2240	1000	1400	700x400	620	1000	620	2290	1100	1500	370
5000	2240	1000	1400	700x400	620	1000	620	2290	1100	1500	370
6000	2700	1000	1400	800x500	700	1300	700	2760	1100	1500	415
7000	2700	1200	1400	1000x500	700	1300	700	2760	1300	1500	600
8000	2700	1200	1400	1000x500	700	1300	700	2760	1300	1500	650

Размер Bm* соответствует установке с водяным нагревателем.
Bm* = Bm + 100 мм.
Установка стандартно изготавливается на опорной раме высотой 100 мм.
У установок с водяным нагревателем патрубки выходят вперед – максимальная ширина Bm увеличивается на 100 мм за счет парубков.

Технические характеристики установок

Модель и типоразмер	Расход воздуха, м³/ч	Площадь помещения, м²	Напряжение, В	Вентиляторы		Мощность ТЭНа, кВт	Ток ТЭНа (на фазу), А	Уровень шума Lp, дБ(A)
Модель и типоразмер	Расход воздуха, м³/ч	Площадь помещения, м²	Напряжение, В	Мощность, кВт	Ток, А	Мощность ТЭНа, кВт	Ток ТЭНа (на фазу), А	Уровень шума Lp, дБ(A)
RWN-RP-100-ЕС-НЕ0,4	100	40	1~220	0,17	0,8	0,4	2,6	38,2
RWN-RP-300-ЕС-НЕ1,5	300	120	1~220	0,34	2,0	1,5	10,5	39,8
RWN-RP-400-ЕС-НЕ2,3	400	160	1~220	0,34	2,0	2,3	15,8	39,8
RWN-RP-500-ЕС-НЕ2,6	500	200	1~220	0,34	2,0	2,6	15,8	39,8
RWN-RP-600-ЕС-НЕ3	600	240	1~220	0,46	2,2	3,0	21,0	43,0
RWN-RP-800-ЕС-НЕ4,5	800	320	3~380	0,46	2,2	4,5	10,5	43,0
RWN-RP-800-ЕС-W	800	320	1~220	0,46	2,2	-	-	43,0
RWN-RP-1000-ЕС-НЕ6	1 000	400	3~380	0,68	4,0	6,0	15,8	42,8
RWN-RP-1000-ЕС-W	1 000	400	1~220	0,68	4,0	-	-	42,8
RWN-RP-1200-ЕС-НЕ7,5	1 200	480	3~380	0,92	4,4	7,5	15,8	46,0
RWN-RP-1200-ЕС-W	1 200	480	1~220	0,92	4,4	-	-	46,0
RWN-RP-1600-ЕС-НЕ11	1 600	640	3~380	0,92	4,4	11,0	21,0	46,0
RWN-RP-1600-ЕС-W	1 600	640	1~220	0,92	4,4	-	-	46,0
RWN-RP-1800-ЕС-НЕ12	1 800	720	3~380	0,98	4,1	12,0	31,5	42,5
RWN-RP-1800-ЕС-W	1 800	720	1~220	0,98	4,1	-	-	42,5
RWN-RP-2000-ЕС-НЕ13	2 000	800	3~380	1,18	4,2	13,0	31,5	42,5
RWN-RP-2000-ЕС-W	2 000	800	1~220	1,18	4,2	-	-	42,5
RWN-RP-2200-ЕС-НЕ14	2 200	880	3~380	1,40	6,2	14,0	31,5	45,8
RWN-RP-2200-ЕС-W	2 200	880	1~220	1,40	6,2	-	-	45,8
RWN-RP-2500-ЕС-НЕ15	2 500	1 000	3~380	1,40	6,2	15,0	31,5	45,8
RWN-RP-2500-ЕС-W	2 500	1 000	1~220	1,40	6,2	-	-	45,8
RWN-RP-2700-ЕС-НЕ15	2 700	1 080	3~380	1,40	6,2	15,0	31,5	45,8
RWN-RP-2700-ЕС-W	2 700	1 080	1~220	1,40	6,2	-	-	45,8
RWN-RP-3000-ЕС-НЕ17	3 000	1 200	3~380	2,20	3,2	17,0	42,0	46,7
RWN-RP-3000-ЕС-W	3 000	1 200	3~380	2,20	3,2	-	-	46,7
RWN-RP-3500-ЕС-НЕ21	3 500	1 400	3~380	2,20	3,2	21,0	42,0	46,7
RWN-RP-3500-ЕС-W	3 500	1 400	3~380	2,20	3,2	-	-	46,7
RWN-RP-4500-ЕС-НЕ27	4 500	1 800	3~380	2,20	3,2	27,0	52,5	46,7
RWN-RP-4500-ЕС-W	4 500	1 800	3~380	2,20	3,2	-	-	46,7
RWN-RP-5000-ЕС-НЕ30	5 000	2 000	3~380	2,80	12,4	30,0	63,0	48,8
RWN-RP-5000-ЕС-W	5 000	2 000	1~220	2,80	12,4	-	-	48,8
RWN-RP-6000-ЕС(B355)-НЕ38	6 000	2 400	3~380	4,40	6,4	38,0	73,5	49,7
RWN-RP-6000-ЕС(B355)-W	6 000	2 400	3~380	4,40	6,4	-	-	49,7
RWN-RP-6000-ЕС(B500)-НЕ38	6 000	2 400	3~380	8,60	15,6	38,0	73,5	53,1
RWN-RP-6000-ЕС(B500)-W	6 000	2 400	3~380	8,60	15,6	-	-	53,1
RWN-RP-6000-ЕС(L400)-W	6 000	2 400	3~380	6,62	8,4	-	-	49,3
RWN-RP-7000-ЕС(B500)-НЕ45	7 000	2 800	3~380	8,60	15,6	45,0	84,0	53,1
RWN-RP-7000-ЕС(B500)-W	7 000	2 800	3~380	8,60	15,6	-	-	53,1
RWN-RP-7000-ЕС(L400)-W	7 000	2 800	3~380	6,62	8,4	-	-	49,3
RWN-RP-8000-ЕС(B500)-НЕ53	8 000	3 200	3~380	8,60	15,6	53,0	105,0	53,1
RWN-RP-8000-ЕС(B500)-W	8 000	3 200	3~380	8,60	15,6	-	-	53,1
RWN-RP-8000-ЕС(L400)-W	8 000	3 200	3~380	6,62	8,4	-	-	49,3

Площадь помещения рассчитана из условия обеспечения однократного воздухообмена при высоте потолков 2,5 метра.
Lp, дБ(A) - Уровень звукового давления в окружение на расстоянии 3 метров.
Номинальный режим рекуператора: на входе -24 °С; на вытяжке: +25 °С 40%.
Номинальная мощность нагревателя рассчитана из условий нагрева номинального расхода воздуха до +16°С (с учетом работы рекуператора).
Водяной нагреватель рассчитан на нагрев воздуха с -10 °С до +16 °С при температуре теплоносителя 80/60 °С.

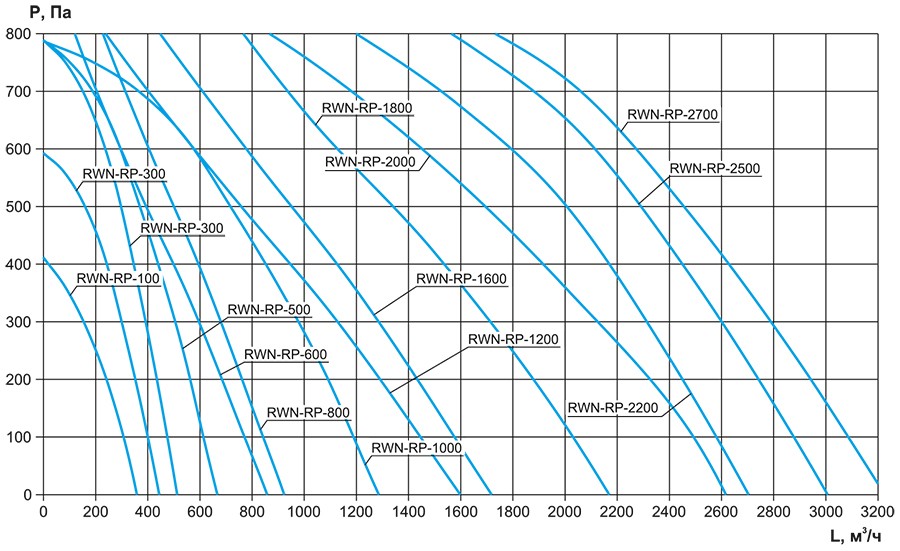

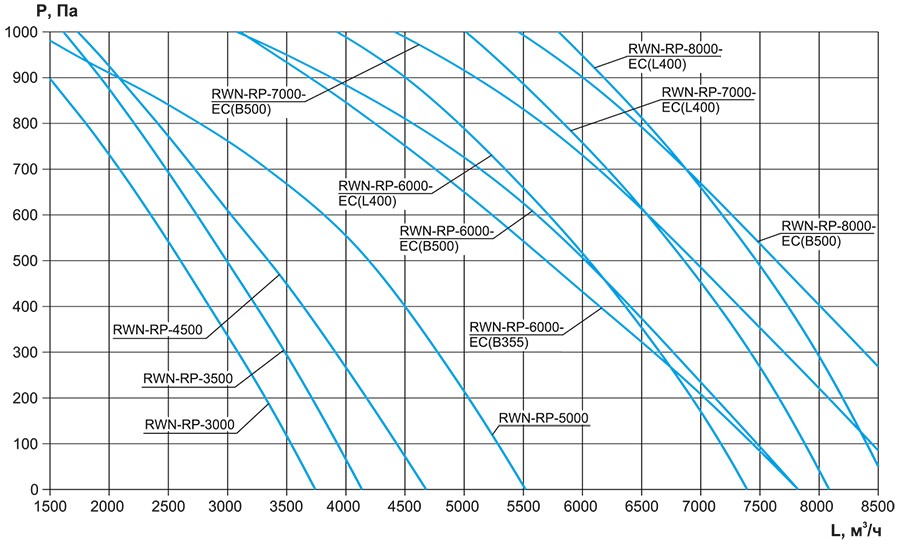

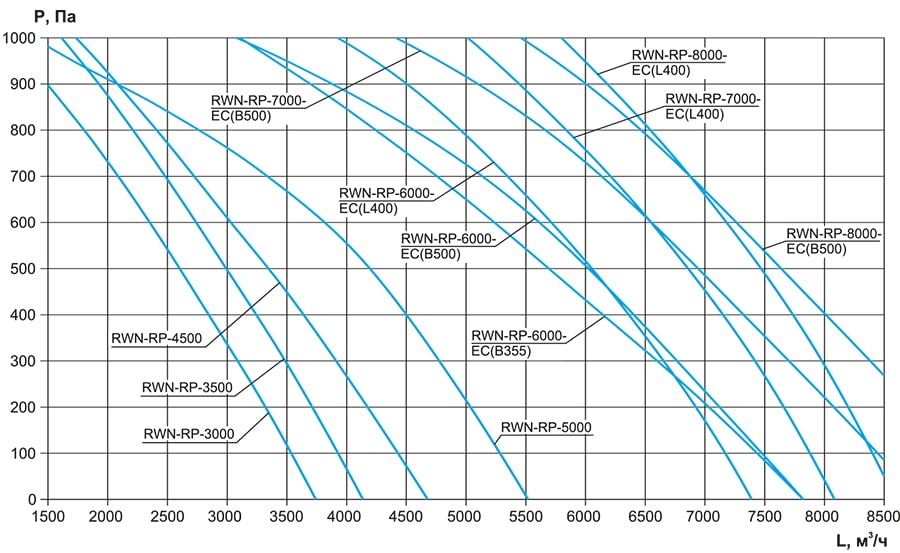

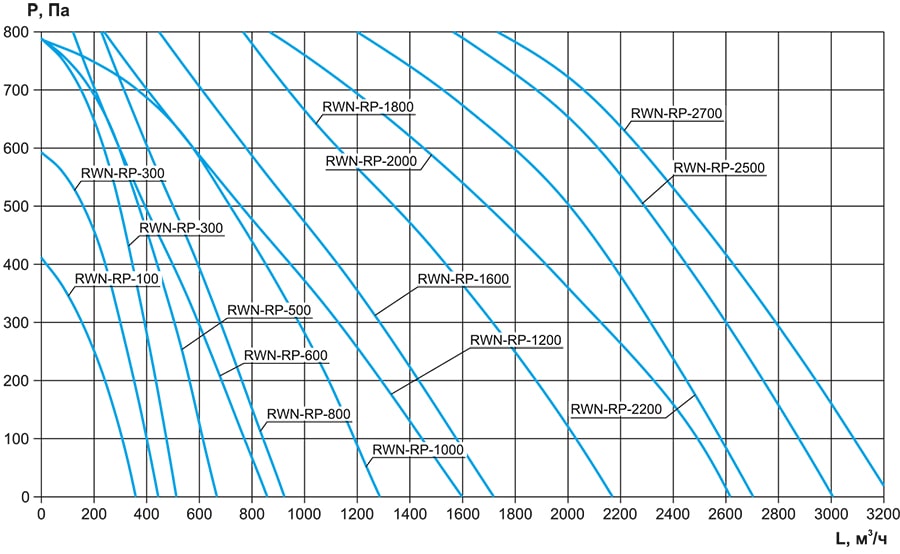

Аэродинамические характеристики установок

RWN-RP-ЕС_аэродинамика 1.jpg

RWN-RP-ЕС_аэродинамика 2.jpg

Условное обозначение

Установка приточно-вытяжная с пластинчатым рекуператором RWN-RP-100(50m)-ЕС-НЕ0,4-Classic(N)
где: RWN-RP - модель установки;
         100 - типоразмер установки;
         50m - толщина изоляции и тип корпуса;
         ЕC - тип электродвигателя (может содержать индекс мотор-колеса, например, ЕС(B500);
         HE - электрический нагреватель (W - водяной нагреватель);
         0,4 - мощность электрического нагревателя, кВт;
Classic - постаментное (двухэтажное) исполнение - патрубки расположены с
                            торцов, воздуховоды друг над другом;

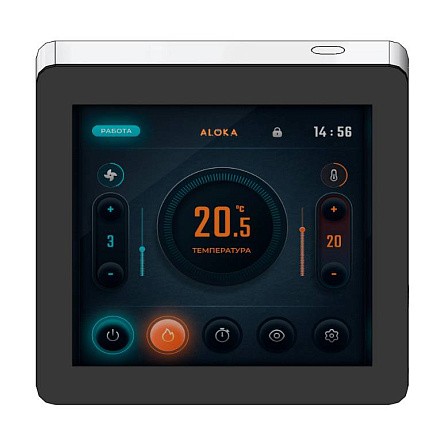

         N - тип пульта управления (TS4).

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Ваше имя Ваш телефон Email

Ваше сообщение

Нажимая «Отправить», вы соглашаетесь на обработку персональных данных

Спасибо за обращение!

Наш менеджер свяжется с вами.

Руководство RWN-RP-ЕС.pdf

11,56 МБ Скачать

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96

или по телефону

+7 800 505 08 67 получить консультацию

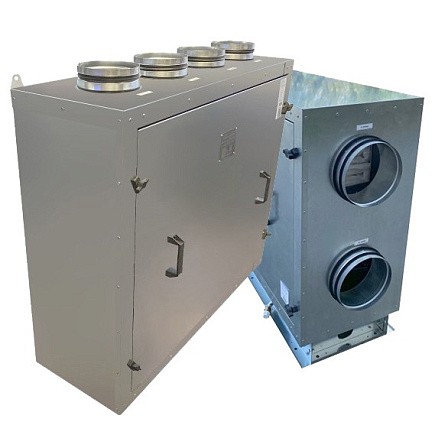

Приточно-вытяжная установка с пластинчатым рекуператором и ЕС-двигателем RWN-RP-ЕС

Габаритные размеры установок Габаритные размеры RWN-RP-100(25m)…RWN-RP-800(25m) в исполнении корпуса Compact

Габаритные размеры RWN-RP-1000(25m)…RWN-RP-2500(25m) в исполнении корпуса Compact

Габаритные размеры RWN-RP-2700(25c)…RWN-RP-3500(25c) в исполнении корпуса Compact

Габаритные размеры RWN-RP-4500(25c) в исполнении корпуса Compact

Габаритные размеры RWN-RP-100(50m)…RWN-RP-400(50m) в исполнении корпуса Vertical

Габаритные размеры RWN-RP-500(50m)…RWN-RP-800(50m) в исполнении корпуса Vertical

Габаритные размеры RWN-RP-1000(50m)…RWN-RP-1600(50m) в исполнении корпуса Vertical

Габаритные размеры RWN-RP-1800(50c)…RWN-RP-3500(50c) в исполнении корпуса Vertical

Габаритные размеры RWN-RP-4500(50c)…RWN-RP-8000(50c) в исполнении корпуса Vertical

Габаритные размеры RWN-RP-100(50m)…RWN-RP-800(50m) в исполнении корпуса Classic

Габаритные размеры RWN-RP-1000(50m)…RWN-RP-1600(50m) в исполнении корпуса Classic

Габаритные размеры RWN-RP-1800(50c)…RWN-RP-3500(50c) в исполнении корпуса Classic

Габаритные размеры RWN-RP-4500(50c)…RWN-RP-8000(50c) в исполнении корпуса Classic

Технические характеристики установок

Аэродинамические характеристики установок

Условное обозначение

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Габаритные размеры установок
Габаритные размеры RWN-RP-100(25m)…RWN-RP-800(25m) в исполнении корпуса Compact
