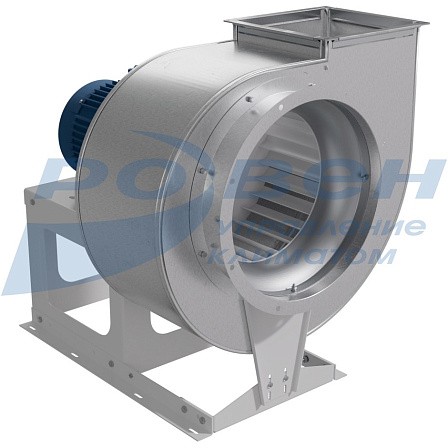

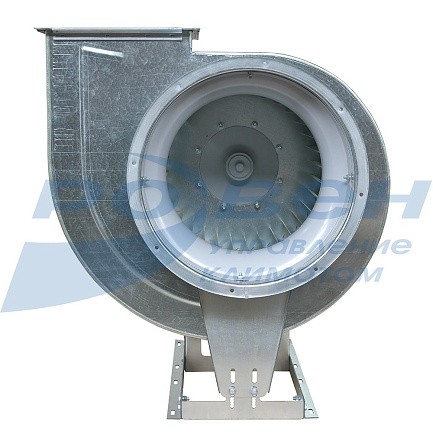

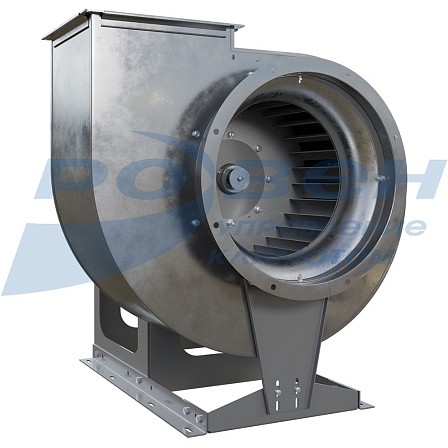

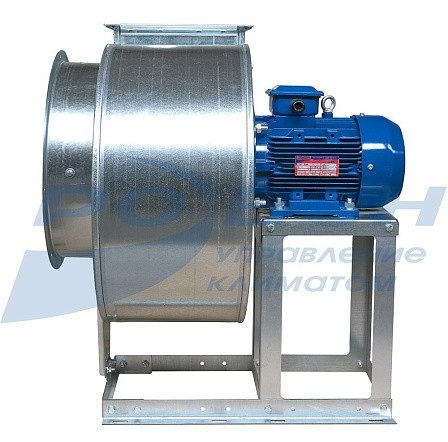

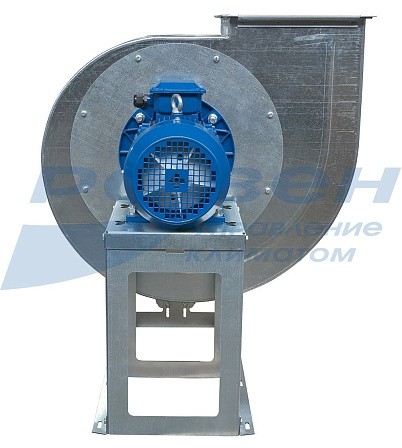

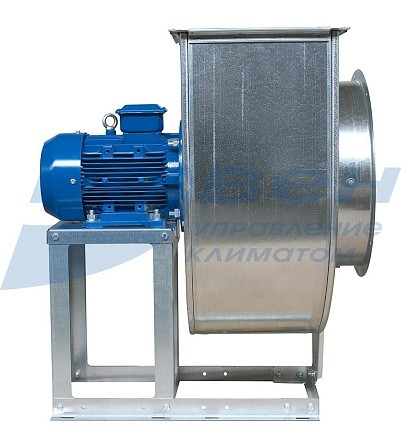

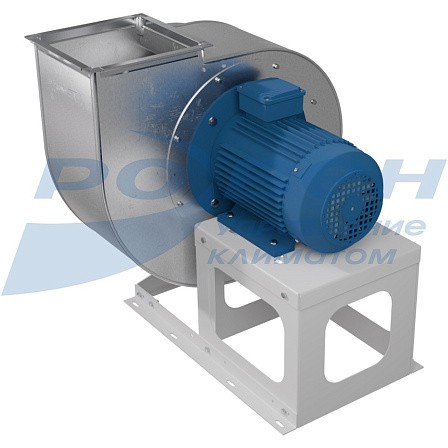

Вентилятор радиальный ВЦ-14-46-2,0-О-РВ-1,5/3000/220-380-Л0-У2
- Вентиляторы среднего давления
- Лопатки, загнутые вперед
- Корпус вентилятора из оцинкованной стали
- Рама вентилятора из оцинкованной стали (№ 2,0-4,0) или из углеродистой стали окрашенные (№ 5,0-8,0)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 8,0;
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).

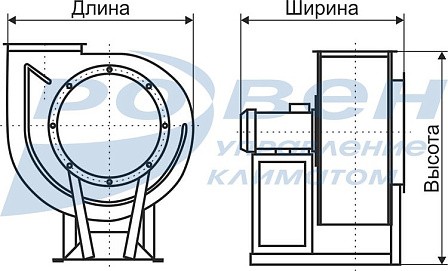

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46-2,0
|
№ вентилятора |
Тип электродвигателя |
A |
A1 |
A2 |
A3 |
B max |
B1 |
H max |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|
2,0 |
АИР56 |
355 |
204 |
151 |
133 |
440 |
148 |
451 |
280 |
177 |
172 |
213 |
235 |
140 |
161 |
|
АИР63А4 |
355 |
204 |
151 |
133 |
440 |
148 |
458 |
287 |
177 |
172 |
213 |
235 |
140 |
161 |
|
|
АИР71 |
355 |
204 |
151 |
133 |
452 |
148 |
466 |
295 |
177 |
172 |
213 |
235 |
140 |
161 |
|
|
АИР80 |
355 |
204 |
151 |
133 |
482 |
148 |
475 |
304 |
177 |
172 |
213 |
235 |
140 |
161 |
Технические характеристики радиальных вентиляторов серии ВЦ 14-46-2,0
|
№ вентилятора |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А |
Масса, кг |
Регулятор скорости |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
шт |
||||||||
|
2,0 |
1500 |
АИР56А4 |
0,12 |
0,53 |
13,9 |
132F 0017 |
ВГ/ВГТ-ВР/ВЦ-2,0-D213/235 ВГ/ВГТ-ВР/ВЦ-2,0-140*140 |
ДО 38 |
4 |
|
АИР56В4 |
0,18 |
0,73 |
14,1 |
132F 0017 |
|||||
|
АИР63А4 |
0,25 |
0,89 |
15,5 |
132F 0017 |
|||||
|
3000 |
АИР71А2 |
0,75 |
1,84 |
23,3 |
132F 0018 |
||||
|
АИР80А2 |
1,5 |
3,46 |
24,9 |
132F 0020 |
|||||
|
АИР80В2 |
2,2 |
4,9 |
28,9 |
132F 0022 |
|||||
Аэродинамические характеристики радиальных вентиляторов серии ВЦ 14-46-2,0
Акустические характеристики радиальных вентиляторов серии ВЦ 14-46-2,0
|
№ вентилятора |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
2,0 |
1500 |
71 |
71 |
75 |
77 |
84 |
70 |
67 |
60 |
86 |
|
3000 |
83 |
73 |
76 |
84 |
77 |
75 |
73 |
65 |
99 |
|
Электрическая схема подключения радиальных вентиляторов серии ВЦ 14-46-2,0 в сеть 380 В
