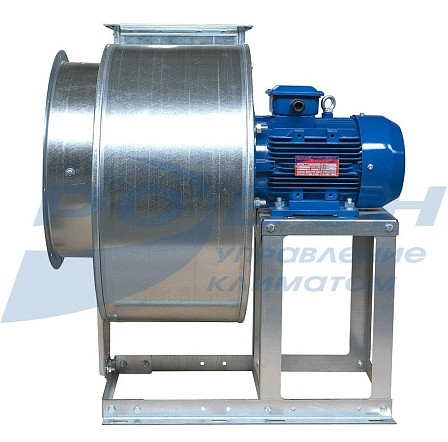

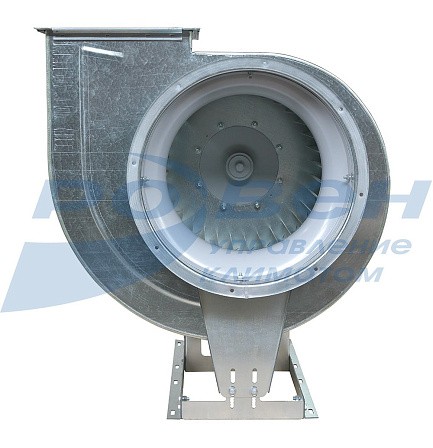

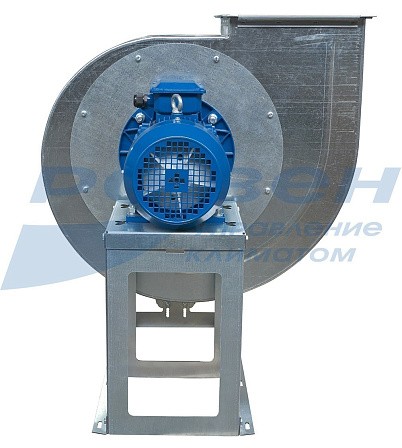

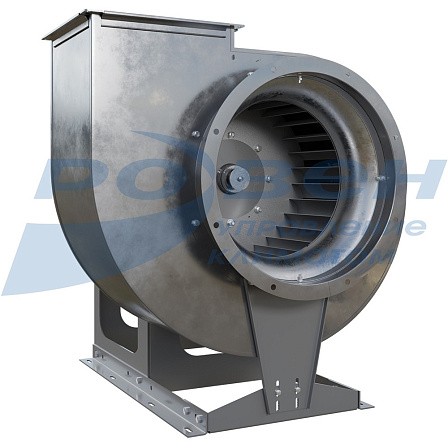

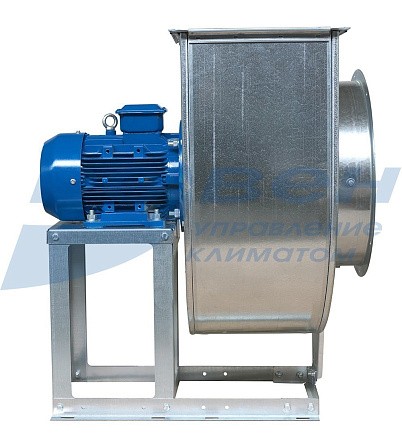

Вентилятор радиальный ВЦ-14-46-3,15-О-РВ-1,5/1500/220-380-Пр0-У2
- Вентиляторы среднего давления
- Лопатки, загнутые вперед
- Корпус вентилятора из оцинкованной стали
- Рама вентилятора из оцинкованной стали (№ 2,0-4,0) или из углеродистой стали окрашенные (№ 5,0-8,0)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 8,0;
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).

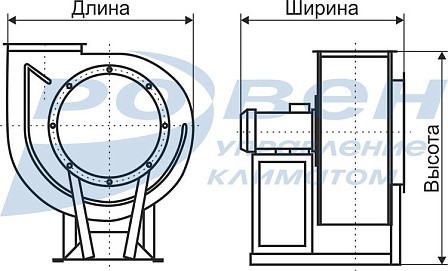

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46-3,15
|
№ вентилятора |
Тип электродвигателя |
A |
A1 |
A2 |
A3 |
B max |
B1 |
H max |
H1 max |
H2 |
H3 |
d |
d1 |
a |
h |
|
3,15 |
АИР63В6 |
559 |
322 |
237 |
205 |
516 |
183 |
635 |
391 |
278 |
244 |
320 |
349 |
220 |
241 |
|
АИР71 |
559 |
322 |
237 |
205 |
528 |
183 |
635 |
391 |
278 |
244 |
320 |
349 |
220 |
241 |
|
|
АИР80 |
559 |
322 |
237 |
205 |
528 |
183 |
644 |
400 |
278 |
244 |
320 |
349 |
220 |
241 |
|
|
АИР90L4 |
559 |
322 |
237 |
205 |
608 |
183 |
654 |
410 |
278 |
244 |
320 |
349 |
220 |
241 |
Технические характеристики радиальных вентиляторов серии ВЦ 14-46-3,15
|
№ вентилятора |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А |
Масса, кг |
Регулятор скорости |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
шт |
||||||||
|
3,15 |
1000 |
АИР63В6 |
0,25 |
1,04 |
20,3 |
132F 0017 |
ВГ/ВГТ-ВР/ВЦ-3,15-D320/349 ВГ/ВГТ-ВР/ВЦ-3,15-220*220 |
ДО 38 |
4 |
|
АИР71А6 |
0,37 |
1,39 |
29,0 |
132F 0018 |
|||||
|
АИР71В6 |
0,55 |
1,81 |
30,0 |
132F 0018 |
|||||
|
АИР80А6 |
0,75 |
2,4 |
35,0 |
132F 0020 |
|||||
|
1500 |
АИР80А4 |
1,1 |
2,9 |
34,3 |
132F 0020 |
||||
|
АИР80В4 |
1,5 |
3,8 |
36,5 |
132F 0022 |
|||||
|
АИР90L4 |
2,2 |
5,39 |
51,5 |
132F 0024 |
|||||
Аэродинамические характеристики радиальных вентиляторов серии ВЦ 14-46-3,15
Акустические характеристики радиальных вентиляторов серии ВЦ 14-46-3,15
|
№ вентилятора |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
3,15 |
1000 |
74 |
74 |
76 |
82 |
69 |
66 |
59 |
56 |
83 |
|
1500 |
79 |
79 |
83 |
85 |
91 |
78 |
75 |
68 |
92 |
|
Электрическая схема подключения радиальных вентиляторов серии ВЦ 14-46-3,15 в сеть 380 В
