Вентилятор VCZpl-100
- Компактная конструкция
- Корпус из пластика
- Колесо и двигатель с внешним ротором «Ebm-papst»
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 44
- Максимальная температура перемещаемого воздуха +40°С

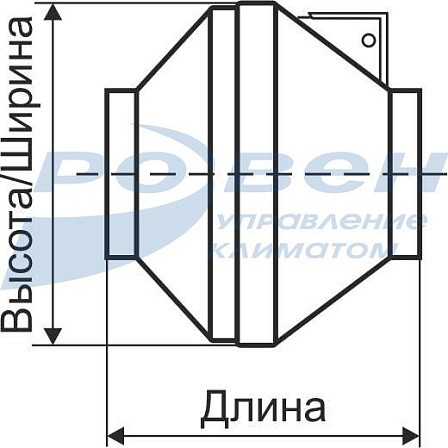

Габаритные и присоединительные размеры канальных вентиляторов серии VCZpl-100 (мм)
|
Модель |
А |
В |
D |
|
VCZpl-100 |
100 |
250 |
220 |
Технические характеристики канальных вентиляторов серии VCZpl-100
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости |
|
VCZpl-100 |
220 |
1 |
0,07 |
0,29 |
2400 |
2,45 |
СРМ 500W |
Аэродинамические характеристики канальных вентиляторов серии VCZpl-100
Акустические характеристики канальных вентиляторов серии VCZpl-100
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VCZpl-100 |
в канал |
67 |
50 |
54 |
61 |
62 |
62 |
56 |
50 |
35 |
|
к окружению |
47 |
28 |
32 |
36 |
36 |
42 |
40 |
41 |
34 |
|
Электрическая схема подключения канальных вентиляторов серии VCZpl-100
