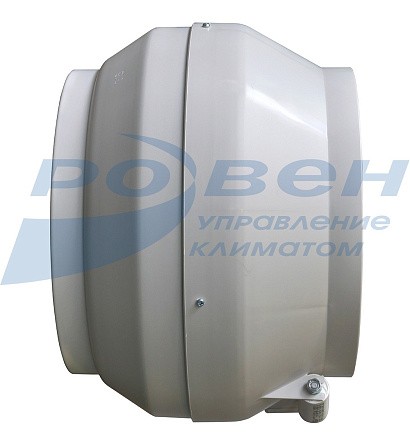

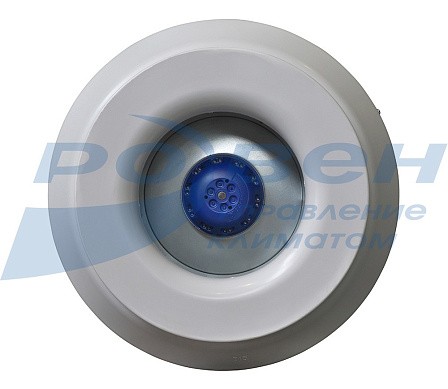

Вентилятор VCZpl-200
- Компактная конструкция
- Корпус из пластика
- Колесо и двигатель с внешним ротором «Ebm-papst»
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 44
- Максимальная температура перемещаемого воздуха +40°С

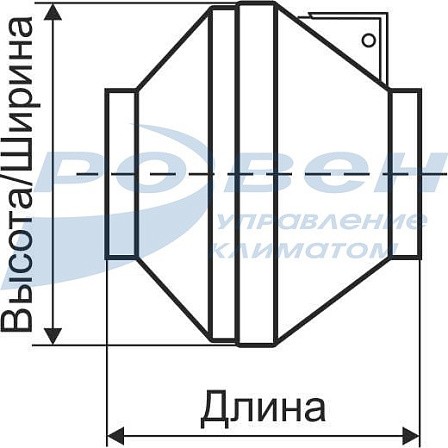

Габаритные и присоединительные размеры канальных вентиляторов серии VCZpl-200 (мм)
|
Модель |
А |
В |
D |
|
VCZpl-200 |
200 |
340 |
250 |
Технические характеристики канальных вентиляторов серии VCZpl-200
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости |
|
VCZpl-200 |
220 |
1 |
0,12 |
0,52 |
2180 |
4,0 |
СРМ 500W |
Аэродинамические характеристики канальных вентиляторов серии VCZpl-200
Акустические характеристики канальных вентиляторов серии VCZpl-200
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VCZpl-200 |
в канал |
69 |
48 |
57 |
62 |
65 |
61 |
57 |
55 |
47 |
|
к окружению |
53 |
39 |
40,2 |
39,2 |
41,2 |
47,2 |
46,2 |
46,2 |
38,2 |
|
Электрическая схема подключения канальных вентиляторов серии VCZpl-200
