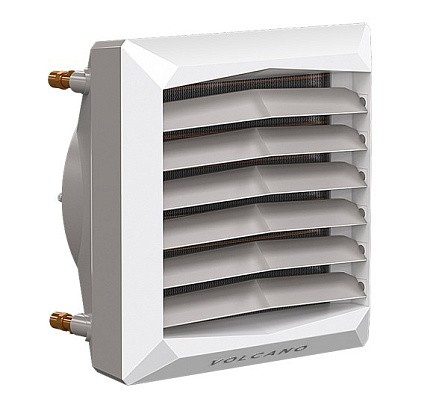

Воздухонагреватель, мод. NEW Volcano VR2 AC (8-50 Квт), арт.1-4-0101-0447
Конструкция корпуса обеспечивает оптимальную эффективность агрегата, скрывает все внутренние функциональные элементы.
Корпус выполнен из высококлассного АБС-пластика с добавлением анти-UV пигмента. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала, подтверждаемую предоставлением пожизненной гарантии на корпус.
Крепление лопаток жалюзи обеспечивает возможность индивидуальной регулировки их положения и надёжность фиксации. Профиль лопаток воздухонаправляющих жалюзи гарантирует минимальное сопротивление потоку воздуха.
Конструкция диффузора обеспечивает полную интеграцию задней части корпуса и вентилятора.
Теплообменники:
-
1, 2 и 3-рядные теплообменники воздушно-отопительных агрегатов с увеличенной поверхностью теплообмена обеспечивают оптимальный подбор тепловой мощности в зависимости от потребностей конкретного объекта;
-
Алюминиевые ребра-ламели дополнительно имеют антикоррозионное покрытие, что повышает их стойкость и долговечность.

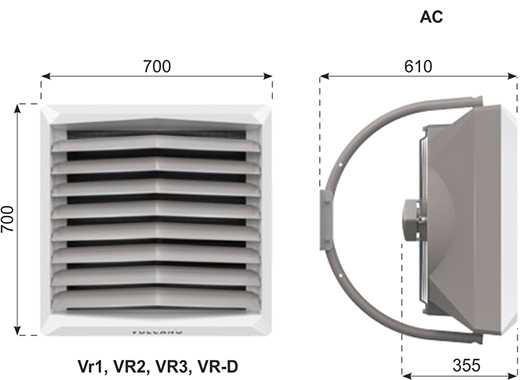

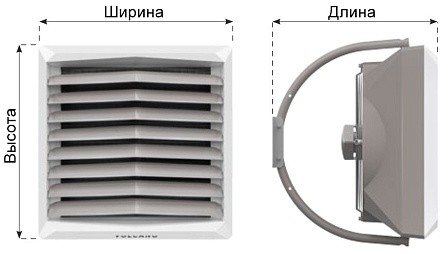

Габаритные размеры
Технические характеристики
|
Параметры |
Ед.изм. |
VOLCANO VR2 |
|
|
Электродвигатель |
|
АС |
|
|
Количество рядов теплообменника |
- |
2 |
|
|
Максимальный расход воздуха |
м3/ч |
4850 |
|
|
Диапазон тепловых мощностей |
кВт |
8-50 |
|
|
Максимальная температура теплоносителя |
°С |
130 |
|
|
Максимальное рабочее давление |
МПа |
1,6 |
|
|
Максимальная длина горизонтального потока воздуха |
м |
22 |
|
|
Максимальная длина вертикального потока воздуха |
м |
11 |
|
|
Внутренний объем теплообменника |
дм3 |
2,16 |
|
|
Диаметр присоединительных патрубков |
дюйм |
3/4 |
|
|
Масса агрегата АС/ЕС (без воды) |
кг |
21,5/21,5 |
|
|
Напряжение/частота электропитания |
В/Гц |
1~230/50 |
|
|
Мощность электродвигателя |
кВт |
0,28 |
|
|
Номинальный ток электродвигателя |
А |
1,3 |
|
|
Частота вращения электродвигателя |
об/мин |
1380 |
|
|
Степень защиты электродвигателя |
- |
54 |
|
|
Цветовое исполнение |
- |
Передняя часть: RAL 9016 Traffic Whire, задняя часть + консоль - RAL 7036 Platinum Grey, вентилятор - RAL 6038 Green |
|
Диаметры водопроводных труб*
|
Количество агрегатов, подключаемых к магистральному водопроводу |
VOLCANO VR2 |
|
|
Макс.расход воды, м3/ч |
Диаметр трубы, дюйм |
|
|
1 |
2,2 |
1 |
|
2 |
4,4 |
1 1/4 |
|
3 |
6,6 |
1 1/2 |
|
4 |
8,8 |
1 3/4 |
|
5 |
11,1 |
2 |
|
6 |
13,3 |
2 |
|
7 |
15,5 |
2 |
|
8 |
17,7 |
2 1/4 |
|
9 |
19,9 |
2 1/2 |
|
10 |
22,1 |
2 1/2 |
* Длина трубопровода не более 40 м.
VOLCANO VR2
|
Скорость вентилятора |
|
III |
II |
I |
|
Производительность вентилятора |
м3/ч |
4850 |
3600 |
2400 |
|
Уровень шума для агрегата с электродвигателем АС* |
дБ (А) |
56 |
51 |
40 |
|
Мощность электродвигателя АС |
Вт |
280 |
220 |
190 |
|
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха |
м |
22 |
19 |
14 |
|
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха |
м |
11 |
8 |
6 |
* Условия измерения: объем помещения 1500 м3, расстояние измерения 5м
VOLCANO VR2
|
Параметры - Tz/Tp (°C) |
|||||||||||||||||
|
|
90/70 |
80/60 |
70/50 |
50/30 |
|||||||||||||
|
Tp (°C) |
Qp, м3/ч |
Pg, кВт |
Тр2, °C |
Qw, м3/ч |
∆p, кВт |
Pg, кВт |
Тр2, °C |
Qw, м3/ч |
∆p, кВт |
Pg, кВт |
Тр2, °C |
Qw, м3/ч |
∆p, кВт |
Pg, кВт |
Тр2, °C |
Qw, м3/ч |
∆p, кВт |
|
0 |
4850 |
50 |
30,7 |
2,21 |
23,8 |
43,1 |
26,5 |
1,9 |
18,3 |
36,2 |
22,3 |
1,59 |
13,5 |
22,3 |
13,7 |
0,97 |
5,7 |
|
3600 |
41,9 |
34,7 |
1,86 |
17,2 |
36,5 |
30 |
1,6 |
13,3 |
30,5 |
25,3 |
1,34 |
9,8 |
18,8 |
15,6 |
0,82 |
4,2 |
|
|
2400 |
32,7 |
40,6 |
1,45 |
10,8 |
28,3 |
35,2 |
1,25 |
8,4 |
23,9 |
29,7 |
1,05 |
6,2 |
14,8 |
18,4 |
0,64 |
2,7 |
|
|
5 |
4850 |
46,7 |
33,7 |
2,07 |
21,1 |
39,9 |
29,5 |
1,76 |
15,9 |
33,1 |
25,3 |
10,45 |
11,4 |
19 |
16,7 |
0,83 |
4,3 |
|
3600 |
39,3 |
37,5 |
1,74 |
15,2 |
33,6 |
32,8 |
1,48 |
11,5 |
27,9 |
28,1 |
1,22 |
8,3 |
16,1 |
18,3 |
0,7 |
3,1 |
|
|
2400 |
30,6 |
43,1 |
1,36 |
9,6 |
26,2 |
37,6 |
1,16 |
7,3 |
21,8 |
32,1 |
0,96 |
5,3 |
12,6 |
20,7 |
0,55 |
2 |
|
|
10 |
4850 |
43,6 |
36,8 |
1,93 |
18,5 |
36,7 |
32,6 |
1,62 |
13,6 |
29,8 |
28,4 |
1,31 |
9,4 |
15,6 |
19,6 |
0,68 |
3 |
|
3600 |
36,6 |
40,4 |
1,62 |
13,4 |
30,9 |
35,6 |
1,36 |
9,9 |
25,2 |
30,9 |
1,11 |
6,8 |
13,2 |
21 |
0,58 |
2,2 |
|
|
2400 |
28,6 |
45,5 |
1,27 |
8,4 |
24,2 |
40 |
1,07 |
6,3 |
19,7 |
34,5 |
0,87 |
4,4 |
10,4 |
22,9 |
0,45 |
1,4 |
|
|
15 |
4850 |
40,4 |
39,8 |
1,79 |
16 |
33,5 |
35,6 |
1,48 |
11,5 |
26,6 |
31,3 |
1,17 |
7,6 |
12,2 |
22,5 |
0,53 |
1,9 |
|
3600 |
34 |
43,1 |
1,51 |
11,6 |
28,2 |
38,4 |
1,25 |
8,3 |
22,4 |
33,6 |
0,99 |
5,5 |
10,3 |
23,5 |
0,45 |
1,4 |
|
|
2400 |
26,5 |
48 |
1,18 |
7,3 |
22,1 |
42,5 |
0,98 |
5,3 |
17,6 |
36,9 |
0,77 |
3,5 |
8 |
25 |
0,35 |
0,9 |
|
|
20 |
4850 |
37,2 |
42,8 |
1,65 |
13,7 |
30,3 |
38,6 |
1,34 |
9,5 |
23,3 |
34,3 |
1,02 |
5,9 |
8,4 |
25,2 |
0,37 |
1 |
|
3600 |
31,3 |
45,9 |
1,39 |
10 |
25,5 |
41,1 |
1,13 |
6,9, |
19,7 |
36,3 |
0,86 |
4,3 |
7 |
25,8 |
0,31 |
0,7 |
|
|
2400 |
24,5 |
50,4 |
1,09 |
5,3 |
20 |
44,8 |
0,88 |
4,4 |
15,5 |
39,2 |
0,68 |
2,8 |
5,3 |
26,6 |
0,23 |
0,4 |
|
Условные обозначения:
Tz -температура воды на входе в агрегат
Тр - температура воды на выходе из агрегата
Тр1 - температура воздуха на входе в агрегат
Тр2 - температура воздуха на выходе из агрегата
Pg - тепловая мощность агрегата
Qp - расход воздуха
Qw - расход воды
∆p - гидравлическое сопротивление
Автоматика
|
Параметры |
|
|
|
Модель |
- |
Настенный контроллер WING/VOLCANO |
|
Совместная работа с типом электродвигателя |
- |
АС |
|
Напряжение электропитания |
В/фаза/Гц |
~230/1/50 |
|
Допустимая нагрузка |
А |
6(3) |
|
Диапазон регулировки температуры |
°C |
10...30 |
|
График часы/недели |
- |
НЕТ |
|
Таймер |
- |
НЕТ |
|
Датчик измерения температуры |
- |
встроенный |
|
Возможность подключения отдельного датчика температуры |
шт. |
НЕТ |
|
Выходной сигнал |
- |
on/off |
|
Степень защиты |
- |
30 |
Совместная работа элементов автоматики с воздушно-отопительными агрегатами Volcano
|
Модель |
Потенциометр VR EC (0-10В) |
Контроллер Volcano ЕС |
|
|
Совместная работа с типом электродвигателя |
ЕС |
||
|
VR2 |
шт. |
8 |
8 |
