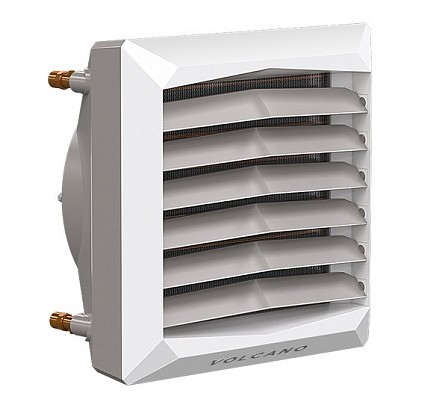

Воздухонагреватель, мод. NEW Volcano VR Mini AC (3-20 кВт), арт. 1-4-0101-0445
Конструкция корпуса обеспечивает оптимальную эффективность агрегата, скрывает все внутренние функциональные элементы.
Корпус выполнен из высококлассного АБС-пластика с добавлением анти-UV пигмента. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала, подтверждаемую предоставлением пожизненной гарантии на корпус.
Крепление лопаток жалюзи обеспечивает возможность индивидуальной регулировки их положения и надёжность фиксации. Профиль лопаток воздухонаправляющих жалюзи гарантирует минимальное сопротивление потоку воздуха.
Конструкция диффузора обеспечивает полную интеграцию задней части корпуса и вентилятора.
Теплообменники:
-
1, 2 и 3-рядные теплообменники воздушно-отопительных агрегатов с увеличенной поверхностью теплообмена обеспечивают оптимальный подбор тепловой мощности в зависимости от потребностей конкретного объекта;
-
Алюминиевые ребра-ламели дополнительно имеют антикоррозионное покрытие, что повышает их стойкость и долговечность.

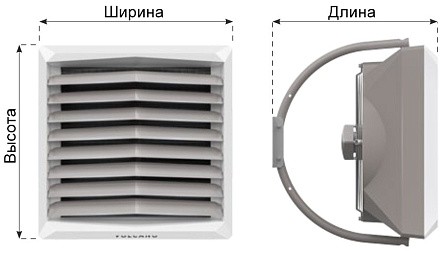

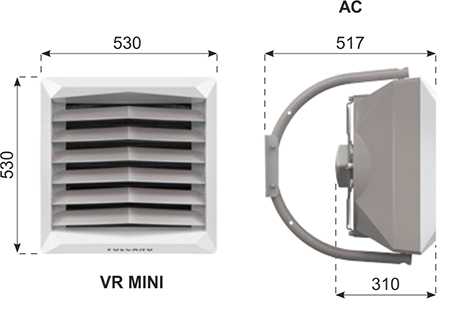

Габаритные размеры
Технические характеристики
|
Параметры |
Ед.изм. |
VOLCANO VR MINI |
|
|
Электродвигатель |
|
АС |
|
|
Количество рядов теплообменника |
- |
2 |
|
|
Максимальный расход воздуха |
м3/ч |
2100 |
|
|
Диапазон тепловых мощностей |
кВт |
3-20 |
|
|
Максимальная температура теплоносителя |
°С |
130 |
|
|
Максимальное рабочее давление |
МПа |
1,6 |
|
|
Максимальная длина горизонтального потока воздуха |
м |
14 |
|
|
Максимальная длина вертикального потока воздуха |
м |
8 |
|
|
Внутренний объем теплообменника |
дм3 |
1,12 |
|
|
Диаметр присоединительных патрубков |
дюйм |
3/4 |
|
|
Масса агрегата АС (без воды) |
кг |
13/14 |
|
|
Напряжение/частота электропитания |
В/Гц |
1~230/50 |
|
|
Мощность электродвигателя |
кВт |
0,115 |
|
|
Номинальный ток электродвигателя |
А |
0,53 |
|
|
Частота вращения электродвигателя |
об/мин |
1450 |
|
|
Степень защиты электродвигателя |
- |
54 |
|
|
Цветовое исполнение |
- |
Передняя часть: RAL 9016 Traffic Whire, задняя часть + консоль - RAL 7036 Platinum Grey, вентилятор - RAL 6038 Green |
|
Диаметры водопроводных труб*
|
Количество агрегатов, подключаемых к магистральному водопроводу |
VOLCANO VR MINI |
|
|
Макс.расход воды, м3/ч |
Диаметр трубы, дюйм |
|
|
1 |
0,9 |
3/4 |
|
2 |
1,8 |
1 |
|
3 |
2,8 |
1 1/4 |
|
4 |
3,7 |
1 1/4 |
|
5 |
4,6 |
1 1/4 |
|
6 |
5,5 |
1 1/2 |
|
7 |
6,4 |
1 1/2 |
|
8 |
7,4 |
1 1/2 |
|
9 |
8,3 |
1 3/4 |
|
10 |
9,2 |
1 3/4 |
* Длина трубопровода не более 40 м.
VOLCANO VR MINI
|
Скорость вентилятора |
|
III |
II |
I |
|
Производительность вентилятора |
м3/ч |
2100 |
1650 |
1100 |
|
Уровень шума для агрегата с электродвигателем АС* |
дБ (А) |
52 |
42 |
29 |
|
Мощность электродвигателя АС |
Вт |
115 |
68 |
48 |
|
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха |
м |
14 |
8 |
5 |
|
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха |
м |
8 |
5 |
3 |
* Условия измерения: объем помещения 1500 м3, расстояние измерения 5м
VOLCANO VR MINI
|
Параметры - Tz/Tp (°C) |
|||||||||||||||||
|
|
90/70 |
80/60 |
70/50 |
50/30 |
|||||||||||||
|
Tp (°C) |
Qp, м3/ч |
Pg, кВт |
Тр2, °C |
Qw, м3/ч |
∆p, кВт |
Pg, кВт |
Тр2, °C |
Qw, м3/ч |
∆p, кВт |
Pg, кВт |
Тр2, °C |
Qw, м3/ч |
∆p, кВт |
Pg, кВт |
Тр2, °C |
Qw, м3/ч |
∆p, кВт |
|
0 |
2100 |
20,7 |
29,5 |
0,92 |
13,9 |
17,9 |
25,4 |
0,79 |
10,7 |
15,1 |
21,4 |
0,66 |
7,9 |
9,2 |
13,1 |
0,4 |
3,4 |
|
1650 |
18,1 |
32,6 |
0,8 |
10,7 |
15,6 |
18,2 |
0,69 |
8,3 |
13,1 |
23,7 |
0,58 |
6,1 |
8 |
14,6 |
0,35 |
2,6 |
|
|
1100 |
14,1 |
38,3 |
0,63 |
6,8 |
12,2 |
33,2 |
0,54 |
5,3 |
10,3 |
27,9 |
0,45 |
3,9 |
6,3 |
17,2 |
0,28 |
1,7 |
|
|
5 |
1650 |
16,9 |
35,6 |
0,75 |
9,5 |
16,6 |
28,6 |
0,73 |
9,3 |
13,7 |
24,5 |
0,6 |
6,6 |
7,6 |
16,1 |
0,34 |
2,5 |
|
2100 |
19,4 |
32,6 |
0,86 |
12,3 |
14,5 |
31,1 |
0,64 |
7,2 |
12 |
26,6 |
0,53 |
5,2 |
6,8 |
17,4 |
0,3 |
2 |
|
|
1100 |
13,3 |
40,9 |
0,59 |
6 |
11,3 |
35,8 |
0,5 |
4,6 |
9,4 |
30,5 |
0,41 |
3,3 |
5,4 |
19,6 |
0,23 |
1,3 |
|
|
10 |
2100 |
18,1 |
35,7 |
0,8 |
10,8 |
15,3 |
31,7 |
0,67 |
8 |
12,4 |
27,6 |
0,54 |
5,5 |
6,4 |
19,1 |
0,28 |
1,7 |
|
1650 |
15,8 |
35,5 |
0,7 |
8,4 |
13,3 |
34,1 |
0,59 |
6,2 |
10,8 |
29,5 |
0,47 |
4,3 |
5,6 |
20,1 |
0,24 |
1,4 |
|
|
1100 |
12,4 |
43,5 |
0,55 |
5,3 |
10,4 |
38,3 |
0,46 |
3,9 |
8,5 |
33 |
0,37 |
2,8 |
4,4 |
21,9 |
0,19 |
0,9 |
|
|
15 |
2100 |
16,8 |
38,8 |
0,74 |
9,4 |
13,9 |
34,8 |
0,61 |
9,7 |
11 |
30,7 |
0,48 |
4,4 |
4,9 |
22 |
0,22 |
1,1 |
|
1650 |
14,6 |
41,4 |
0,65 |
7,3 |
12,1 |
37 |
0,54 |
5,2 |
9,6 |
32,4 |
0,42 |
3,5 |
4,3 |
22,8 |
0,19 |
0,9 |
|
|
1100 |
11,5 |
46,1 |
0,51 |
4,6 |
9,5 |
40,9 |
0,42 |
3,3 |
7,6 |
35,5 |
0,33 |
2,2 |
3,3 |
24,1 |
0,15 |
0,5 |
|
|
20 |
2100 |
15,5 |
41,9 |
0,69 |
8 |
12,6 |
37,9 |
0,56 |
5,6 |
9,7 |
33,7 |
0,42 |
3,5 |
3,3 |
24,7 |
0,14 |
0,5 |
|
1650 |
13,5 |
44,3 |
0,6 |
6,2 |
11 |
39,8 |
0,48 |
4,3 |
8,4 |
35,2 |
0,37 |
2,7 |
2,8 |
25,1 |
0,12 |
0,4 |
|
|
1100 |
10,6 |
48,6 |
0,47 |
4 |
8,6 |
43,4 |
0,38 |
2,8 |
6,6 |
38 |
0,29 |
1,8 |
1,9 |
25,2 |
0,08 |
0,2 |
|
Условные обозначения:
Tz -температура воды на входе в агрегат
Тр - температура воды на выходе из агрегата
Тр1 - температура воздуха на входе в агрегат
Тр2 - температура воздуха на выходе из агрегата
Pg - тепловая мощность агрегата
Qp - расход воздуха
Qw - расход воды
∆p - гидравлическое сопротивление
Автоматика
|
Параметры |
|
|
|
Модель |
- |
Настенный контроллер WING/VOLCANO |
|
Совместная работа с типом электродвигателя |
- |
АС |
|
Напряжение электропитания |
В/фаза/Гц |
~230/1/50 |
|
Допустимая нагрузка |
А |
6(3) |
|
Диапазон регулировки температуры |
°C |
10...30 |
|
График часы/недели |
- |
НЕТ |
|
Таймер |
- |
НЕТ |
|
Датчик измерения температуры |
- |
встроенный |
|
Возможность подключения отдельного датчика температуры |
шт. |
НЕТ |
|
Выходной сигнал |
- |
on/off |
|
Степень защиты |
- |
30 |
Совместная работа элементов автоматики с воздушно-отопительными агрегатами Volcano
|
Модель |
Настенный контроллер WING/VOLCANO |
Регулятор оборотов ARW3,0/2 |
|
|
Совместная работа с типом электродвигателя |
АС |
||
|
VR Mini |
шт. |
4 |
4 |
