Регулирующие шаровые клапаны серии BV

Описание
Характеристики
Другие товары группы
Скачать прайс-лист
05 октября 2018 486.57 kb

Компания РОВЕН предлагает купить регулирующие шаровые клапаны серии bv в Алматы по выгодной цене. kz@rowen.kz Позвоните по телефону +7 727 349 31 96, наши специалисты ответят на все ваши вопросы.

Регулирующие шаровые клапаны серии BV предназначены для регулирования потока горячей или холодной воды, с управлением электроприводом LUFBERG серии DA по сигналу регулятора температуры системы HVAC. При использовании клапана BV вместе с электроприводом серии DA необходима установка адаптера BV-BR (адаптеры предназначены для приводов DA без пружиного возврата), BV-BR-S (адаптеры для приводов DA с пружиным возвратом DA05S…).

Особенности и характеристики

Регулирующие шаровые клапаны серии BV с широким выбором для различный применений:

  • 2-х и 3-х ходовые, смешение/разделение;
  • от DN15 (1/2“) до DN50 (2“), Резьба NPT;
  • Равнопроцентная характеристика и хорошая управляемость;
  • Возможность выбора привода LUFBERG серии DA с пропорциональным управлением или Открыто/закрыто;
  • Возможность ручного управления.

Регулирующие шаровые клапаны серии BV разработаны с учетом высоких требований к условиям эксплуатации и имеют возможность встраивания в любые системы HVAC:

  • Рабочее давление: 4,0 МПа;
  • Запирающее давление: 1,4МПа;
  • Максимальный рабочий перепад давления ∆p max: 0,35 МПа;
  • Максимальный статический перепад давления ∆p stat: 0,25 МПа.

Регулирующие шаровые клапаны серии BV обеспечивают точный контроль при любых нагрузках в указанном диапазоне.

Литой корпус из латуни, шар из никелированной латуни, вал из латуни с двумя уплотнительными кольцами из синтетического каучука (EPDM), корректирующий диск, обеспечивающий равнопроцентную характеристику потока.

Регулирующие шаровые клапаны серии BV адаптированы применением нержавеющей стали и уплотнений EPDM для любых HVAC систем:

  • рабочая среда: холодная и горячая вода, содержание гликоля не более 50%
  • рабочие температуры среды: от -5 до 120 ° C

Применение в регулирующих шаровых клапанах серии BV фторопластовых уплотнений (PTFE) и двух уплотнительных колец из этиленпропиленового каучука (EPDM) обеспечивает повышенное сопротивление истиранию, долгий срок службы и высокую герметизацию.

Регулирующие шаровые клапаны серии BV выпускаются с различными величинами Kvs чтобы охватить широкий спектр применения: система чиллер – фанкойл, обвязки теплообменников приточно-вытяжных системы, системы отопления и системы холодоснабжения.

Габаритные и присоединительные размеры


BV-2

G

C

B

A

DN15

1/2"

61

47

27

DN20

3/4"

69

52

36

DN25

1"

89

60

42

DN32

1 1/4"

104

70

52

DN40

1 1/2"

113

79

60

DN50

2"

128

91

74


BV-3

G

C

D

B

A

DN15

1/2"

61

47

47

27

DN20

3/4"

69

49

52

36

DN25

1"

89

65

60

42

DN32

1 1/4"

99

75

70

52

DN40

1 1/2"

107

81

79

60

DN50

2"

123

103

90

71

Технические характеристики

Конструкция

Модель

Размер

Kvs

Масса, кг

By-pass Kvs

Привод DA

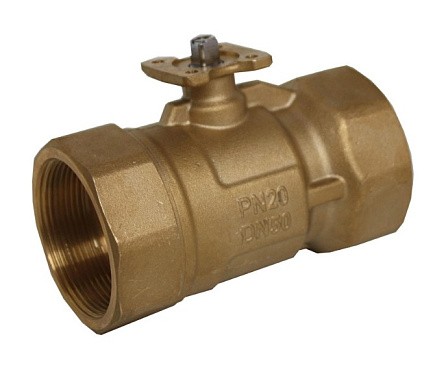

2-х ходовые клапаны

BV-2-15-1,6

DN15

1,6

0,23

-

4 Нм

BV-2-15-2,5

2,5

0,22

BV-2-20-4

DN20

4

0,3

BV-2-20-6,3

6,3

0,31

BV-2-25-10

DN25

10

0,45

BV-2-25-16

16

0,46

BV-2-32-25

DN32

25

0,76

-

8 Нм

BV-2-40-25

DN40

25

1,05

BV-2-40-40

40

1,03

BV-2-50-63

DN50

63

1,7

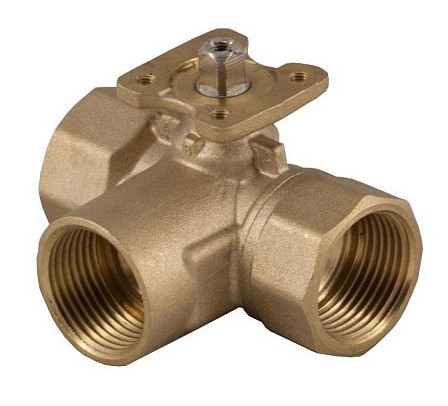

З-х ходовые клапаны

BV-3-15-1,6

DN15

1,6

0,26

1,0

4 Нм

BV-3-15-2,5

2,5

0,25

1,6

BV-3-20-4

DN20

4

0,38

2,5

BV-3-20-6,3

6,3

0,38

4

BV-3-25-10

DN25

10

0,65

6,3

BV-3-25-16

16

0,64

10

BV-3-32-25

DN32

25

0,94

12,5

8 Нм

BV-3-40-25

DN40

25

1,27

16

BV-3-40-40

40

1,25

20

BV-3-50-63

DN50

63

2,19

31,5
