Автоматические выключатели пуска двигателя серии АПД-32 EKF

Описание
Характеристики
Другие товары группы
Скачать прайс-лист
24 сентября 2020 321 kb

Компания РОВЕН предлагает купить автоматику для управления и защиты по выгодной цене. kz@rowen.kz Позвоните по телефону +7 727 349 31 96, наши специалисты ответят на все ваши вопросы.

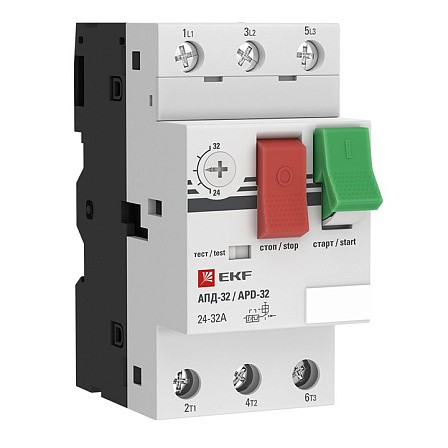

Автоматические выключатели пуска двигателя серии АПД-32 EKF PROxima предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50/60 Гц, а также для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания. Степень защиты IP20.
Универсальное крепление на дин-рейку и монтажную панель ускоряет и облегчает монтаж автоматических выключателей защиты двигателя в щиты управления.

Преимущества:

  • Защита от тока перегрузки, пропадания фазы (срабатывает по тепловому току оставшихся двух фаз), защита от КЗ (специально для двигателя ток отсечки 14 *In)
  • Клеммные зажимы маркированы согласно ГОСТ
  • Кнопка «Тест» проверяет работоспособность механизма расцепления
  • Корпус из пластика, не поддерживающего горения
  • Маркировочная площадка в комплекте для идентификации АПД в щите
  • Тарельчатые зажимы обеспечивают надежное крепление проводника
  • Удобная настройка уставок теплового расцепителя: шкала в амперах

Технические характеристики

Наименование Диапазон уставки тока расцепления, А Номин. раб. напряжение, В Габариты (ВхШхГ), мм Масса, кг
EKF АПД-32 0,4-0,63А 0,4-0,63 400-600 72,3х45х44,5 0,27
EKF АПД-32 0,63-1А 0,63-1,0
EKF АПД-32 1,0-1,6А 1,0-1,6
EKF АПД-32 1,6-2,5А 1,6-2,5
EKF АПД-32 2,5-4А 2,4-4,0
EKF АПД-32 4-6,3А 4,0-6,3
EKF АПД-32 6-10А 6,0-10,0
EKF АПД-32 9-14А 9,0-14,0 72,3х62х44,5
EKF АПД-32 13-18А 13,0-18,0 72,3х45х44,5
EKF АПД-32 17-23А 17,0-23,0
EKF АПД-32 20-25А 20,0-25,0

Электрическая схема подключения


Пример обозначения:

Автоматический выключатель пуска двигателя серии EKF АПД-32 0,4-0,63А
                   где: EKF АПД-32 – серия автоматического выключателя;
                          0,4-0,63А – диапазон уставки тока расцепления, А.
