Приточно-вытяжная установка RWC-350-HE (N)Бесплатный проект
Компактные приточно-вытяжные установки с рекуперацией тепла RWC(N) предназначены для улучшения качества воздуха в закрытых помещениях и одновременного сбережения тепловой энергии. Установки полностью отвечают современным требованиям воздухообмена на рабочих местах и в жилых помещениях.
Установки RWC(N) рекомендуется применять в общественных и жилых зданиях. Установки предназначены для эксплуатации только в помещении при температуре окружающей среды от 0 °С до +45 °С. Температура перемещаемой среды без использования преднагрева от -20 °С до +45 °С.
Базовая комплектация приточно-вытяжной установки RWC(N):
- моноблочный корпус;
- центробежные вентиляторы (приточный и вытяжной);
- энтальпийный пластинчатый рекуператор;
- приточный и вытяжной фильтра (класс фильтрации EU3);
- электрический нагреватель;
- встроенная система автоматики;

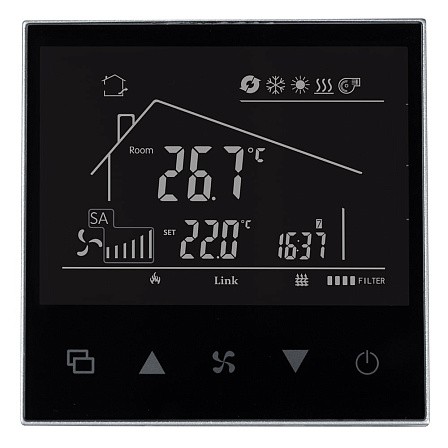

- проводной сенсорный пульт управления
- встроенный электрический нагреватель входит в комплект поставки
Дополнительная комплектация приточно-вытяжной установки RWC(N):
- приточный и вытяжной воздушные клапаны с электроприводом
- электрический калорифер преднагрева (от -15°С)
- приточный и вытяжной шумоглушители
Корпус RWC(N) изготовлен из гальванизированной стали с толщиной панелей 20 мм.
Монтаж установки универсальный: осуществляется горизонтально под потолком и вертикально на стене, возможен монтаж под потолком как правого так и левого исполнения.
Основные преимущества установок RWC(N):
- Установки RWC(N) совмещают функции обеспечения подачи свежего воздуха в помещение и удаления из него отработанного. Универсальность установки в совокупности с компактными размерами позволяет применять ее в условиях ограниченного пространства;
- Установки RWC(N) обладают высоким уровнем рекуперации тепловой энергии, что позволяет обеспечивать эффективный воздухообмен при сокращении энергопотребления кондиционерами и отопительными приборами;
- Электрический нагреватель позволяет эффективно восстанавливать потери тепловой энергии и максимально сохранять ее. Благодаря чему нахождение людей внутри помещения становится комфортным, улучшается качество воздуха и сохраняются на должном уровне показатели влажности и температуры, а также уменьшаются нагрузки на систему кондиционирования, отопления;
- Рекуператор установок RWC(N) в своем составе имеет графен, что позволяет расширить температурный диапазон применения: до -20 °С для приточного воздуха и до +30 °С вытяжного воздуха с относительной влажностью 60-80%;
- Перемещение воздуха по системе вентиляции может создавать дополнительный шум, поэтому установка RWC(N), за счет моноблочной конструкции и встроенной шумоизоляции, способствует снижению шумовой нагрузки в обслуживаемых помещениях;
- Установки RWC(N) позволяют обеспечить воздухообмен в закрытых помещениях и при перепланировке существующих рабочих зон.
Габаритные и присоединительные размеры RWC(N)
|
Модель |
A |
В |
С |
D |
E |
F |
G |
H |
I |
ØM |
|
RWC-350-HE (N) |
816 |
885 |
860 |
815 |
1075 |
482 |
112 |
270 |
924 |
150 |
* Размер С/2 это минимальный размер для зоны доступа при обслуживании установки.
Технические характеристики RWC(N)
|
Модель |
RWC-350-HE (N) |
|
|
Электропитание RWC(N), В-Ф-Гц |
220 - 1 - 50 |
|
|
Охлаждение |
Эффективность теплопереноса, % |
67/69/72 |
|
Энтальпия теплопереноса, % |
51/53/55 |
|
|
Обогрев |
Эффективность теплопереноса, % |
73/75/77 |
|
Энтальпия теплопереноса, % |
56/59/60 |
|
|
Мощность электронагревателей, кВт |
3 |
|
|
Потребляемая мощность, кВт |
3,28 |
|
|
Двигатель вентилятора внутреннего блока |
Модель |
YSK55-4 |
|
Изоляционный класс |
B |
|
|
Класс безопасности |
I |
|
|
Энергопотребление, Вт |
140 |
|
|
Номинальный ток, A |
0,65 |
|
|
Конденсатор, мкФ |
3 |
|
|
Скорость, об/мин |
1120 |
|
|
Вентилятор внутреннего блока |
Материал |
ABS |
|
Тип |
Центробежный |
|
|
Диаметр, мм |
192 |
|
|
Высота, мм |
97 |
|
|
Производительность по воздухопотоку, м3/ч |
350/280/220 |
|
|
Давление на выходе из RWC(N), Па |
90 |
|
|
Уровень звукового давления, дБ(A) |
36/34/31 |
|
|
Внутренний блок |
Размеры без упаковки, мм |
1075 x 924 x 270 |
|
Размеры с упаковкой, мм |
1125 x 985 x 345 |
|
|
Вес нетто / брутто, кг |
38/40 |
|
|
Сечение кабелей |
Электропитание, мм2 |
2×2,5 |
|
Сигнальный экранированнный, мм2 |
3×0,75 |
|
|
Свежий воздух |
Диаметр воздуховода, мм |
150 |
|
Давление на входе в RWC(N), Па |
20 |
|
Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уровень шума - на расстоянии 1,5 м от RWC(N) при внешнем давлении 0 Па. Производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.

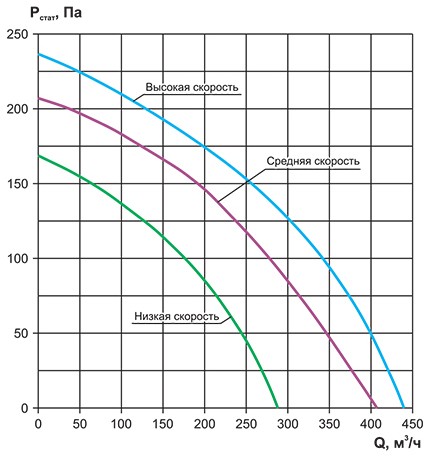

Аэродинамические характеристики RWC(N)
Электрические схемы подключения RWC(N)
Пояснения к схеме подключения:
- Провода, обозначенные на схеме пунктирными линиями, должны быть проложены специалистами по электромонтажу;
- После завершения электромонтажных работ тщательно проверьте, не допущены ли ошибки;
- Рекомендуется использовать защитный автомат питания с расстоянием более 3 мм между размыкающими контактами и номинальным током больше 10 А;
- Рекомендуется использовать электропровод в ПВХ-изоляции с толщиной 1,38 мм и 1,78 мм для проводов диаметром 1,5 мм2 и 2,5 мм2 соответственно.
Подключение электрокалориферов:
В установкаx RWC-(N) для эффективной работы в зимний период могут использоваться внешние электрокалориферы, которые обеспечивают нагрев воздуха, который подается с улицы, до температуры -20 °С. Дальнейший обогрев потока воздуха в приточном канале обеспечивается за счет использования рекуператора и дополнительного нагревателя, встроенного в RWC(N).
