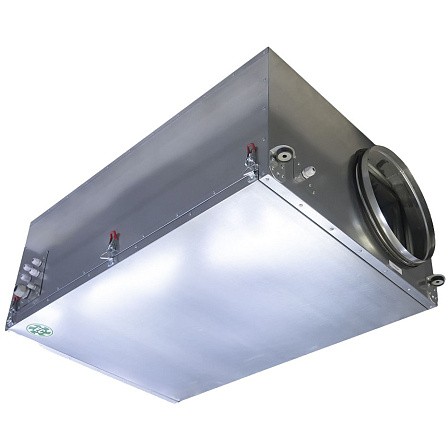

Приточная вентиляционная установка с ЕС-электродвигателем RWN-F-ЕС-LightБесплатный проект
Установка вентиляционная приточная RWN-F-ЕС-Light предназначена для общеобменной вентиляции помещений.
Корпус установки выполнен из оцинкованной стали (по запросу может быть покрыт порошковой краской).
Стандартно панели имеют толщину 25мм и заполнены слоем теплошумоизоляции на основе негорючей минеральной ваты.
В состав установки входит:
- фильтры для очистки воздуха с классом G4;
- нагреватель для подогрева приточного воздуха. В установке применяется саморегулируемый ТЭН на технологии PTC, который позволяет безопасно осуществлять нагрев приточного воздуха;
- EC-вентилятор для перемещения приточного воздуха c электронно-коммутируемым высокоэффективным двигателем, который может управляться в широком диапазоне при сохранении КПД на высоком уровне;

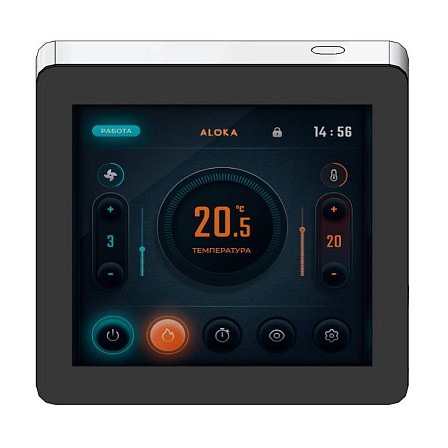

- интегрированная система автоматики с дистанционным пультом управления

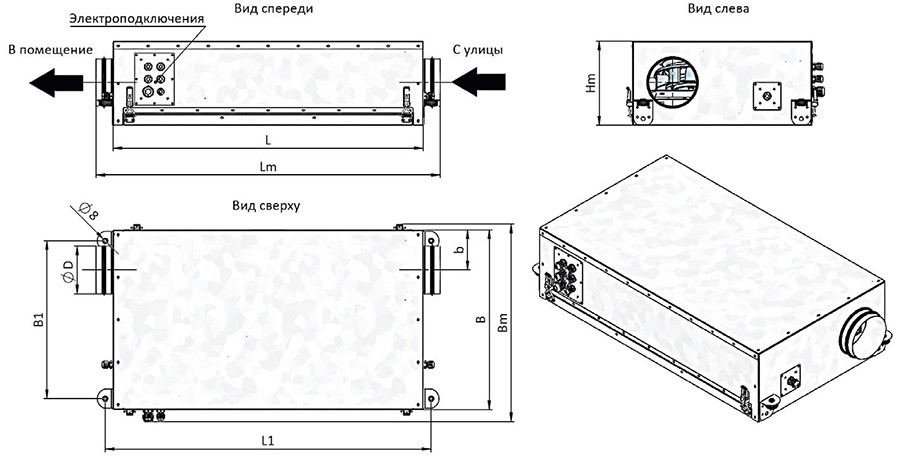

Габаритные размеры установок
|
Типоразмер |
B |
L |
L1 |
B1 |
b |
D |
Lm |
Bm |
Hm |
Масса, кг |
|
RWN-F-150-HE1.9 |
462 |
797 |
837 |
406 |
104 |
98 |
884 |
510 |
216 |
25 |
|
RWN-F-150-HE2 RWN-F-220 |
462 |
797 |
837 |
406 |
104 |
123 |
884 |
510 |
216 |
26 |
|
RWN-F-250, RWN-F-300, RWN-F-350, RWN-F-400-HE7 |
532 |
833 |
873 |
476 |
126 |
158 |
920 |
578 |
255 |
30 |
|
RWN-F-400-HE4,5, RWN-F-500, RWN-F-550 |
562 |
833 |
873 |
506 |
147 |
198 |
920 |
610 |
296 |
36 |
|
RWN-F-600, RWN-F-700, RWN-F-800, RWN-F-900 |
612 |
833 |
873 |
556 |
176 |
248 |
920 |
666 |
355 |
41 |
|
RWN-F-950, RWN-F-1000, RWN-F-1400 |
662 |
999 |
1039 |
606 |
197 |
313 |
1086 |
716 |
396 |
54 |
Технические характеристики установок
|
Модель и типоразмер |
Расход воздуха, м3/ч |
Площадь помещения, м2 |
Напряжение, В |
Вентиляторы |
Мощность нагревателя, кВт |
Ток ТЭНа (на фазу), А |
Уровень шума Lp (1м), дБ(A) |
|
|
Мощность, кВт |
Ток, А |
|||||||
|
RWN-F-150(25m)-ЕС-HE1,9(N)-Light |
150 |
60 |
1~220В |
0,09 |
0,4 |
1,9 |
10,5 |
35,9 |
|
RWN-F-150(25m)-ЕС-HE2(N)-Light |
150 |
60 |
1~220В |
0,09 |
0,4 |
2 |
10,5 |
35,9 |
|
RWN-F-220(25m)-ЕС-HE3,4(N)-Light |
220 |
88 |
1~220В |
0,09 |
0,4 |
3,4 |
21 |
35,9 |
|
RWN-F-250(25m)-ЕС-HE2(N)-Light |
250 |
100 |
1~220В |
0,18 |
1 |
2 |
10,5 |
39,8 |
|
RWN-F-300(25m)-ЕС-HE3,8(N)-Light |
300 |
120 |
1~220В |
0,18 |
1 |
3,8 |
21 |
39,8 |
|
RWN-F-350(25m)-ЕС-HE4,5(N)-Light |
350 |
140 |
3~380В |
0,18 |
1 |
4,5 |
10,5 |
39,8 |
|
RWN-F-400(25m)-ЕС-HE7(N)-Light |
400 |
160 |
3~380В |
0,18 |
1 |
7 |
15,8 |
39,8 |
|
RWN-F-400(25m)-ЕС-HE4,5(N)-Light |
400 |
160 |
3~380В |
0,18 |
1 |
4,5 |
10,5 |
39,8 |
|
RWN-F-500(25m)-ЕС-HE6(N)-Light |
500 |
200 |
3~380В |
0,18 |
1 |
6 |
15,8 |
39,8 |
|
RWN-F-550(25m)-ЕС-HE7,6(N)-Light |
550 |
220 |
3~380В |
0,18 |
1 |
7,6 |
15,8 |
39,8 |
|
RWN-F-600(25m)-ЕС-HE7,5(N)-Light |
600 |
240 |
3~380В |
0,23 |
1,1 |
7,5 |
15,8 |
42 |
|
RWN-F-700(25m)-ЕС-HE9(N)-Light |
700 |
280 |
3~380В |
0,23 |
1,1 |
9 |
21 |
42 |
|
RWN-F-800(25m)-ЕС-HE11(N)-Light |
800 |
320 |
3~380В |
0,23 |
1,1 |
11 |
21 |
42 |
|
RWN-F-900(25m)-ЕС-HE15(N)-Light |
900 |
360 |
3~380В |
0,23 |
1,1 |
15 |
31,5 |
42 |
|
RWN-F-950(25m)-ЕС-HE11(N)-Light |
950 |
320 |
3~380В |
0,49 |
2,1 |
11 |
21 |
45,3 |
|
RWN-F-1000(25m)-ЕС-HE15(N)-Light |
1000 |
400 |
3~380В |
0,49 |
2,1 |
15 |
31,5 |
45,3 |
|
RWN-F-1400(25m)-ЕС-HE21(N)-Light |
1400 |
560 |
3~380В |
0,49 |
2,1 |
21 |
42 |
45,3 |

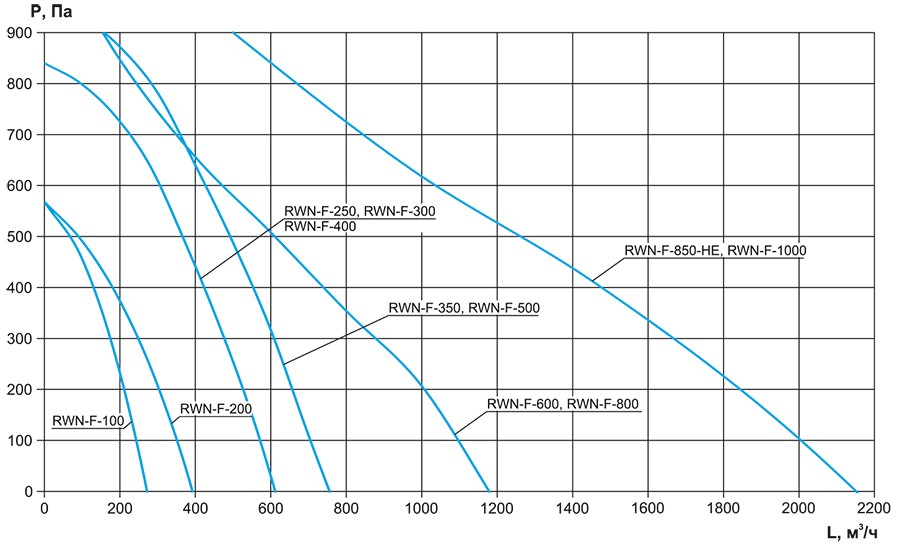

Аэродинамические характеристики установок
Условное обозначение:
Приточная вентиляционная установка RWN-F-150(25m)-ЕС-HE1,9(N)-Light
где: RWN-F - модель установки;
150 - типоразмер установки;
25m - толщина изоляции и тип корпуса;
ЕС - тип электродвигателя;
HE - электрический нагреватель;
1,9 - мощность электрического нагревателя, кВт;
N - тип пульта управления;
Light - облегченное исполнение установки RWN-F
Не представленные в наличии модели доступны к поставке под заказ
