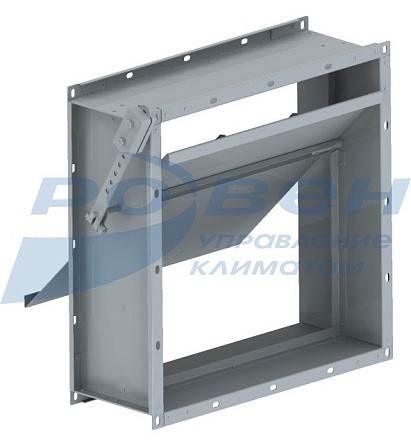

Клапан обратный искробезопасный АЗЕ прямоугольного сечения
Клапаны обратные в искробезопасном исполнении предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений. В конструкции данного клапана исключена возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.
Клапаны обратные искробезопасные предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном положении поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.
Габаритные и присоединительные размеры
|
Обозначение |
L |
H |
C |
Масса, кг |
|
АЗЕ-150*150 |
150 |
150 |
200 |
2,53 |
|
АЗЕ-200*200 |
200 |
200 |
200 |
2,9 |
|
АЗЕ-250*250 |
250 |
250 |
200 |
3,0 |
|
АЗЕ-300*300 |
300 |
300 |
200 |
4,5 |
|
АЗЕ-350*350 |
350 |
350 |
200 |
6,0 |
|
АЗЕ-400*400 |
400 |
400 |
200 |
7,0 |
|
АЗЕ-450*450 |
450 |
450 |
200 |
9,0 |
|
АЗЕ-500*500 |
500 |
500 |
200 |
11,3 |
|
АЗЕ-600*600 |
600 |
600 |
200 |
12,0 |
|
АЗЕ-700*700 |
700 |
700 |
200 |
13,5 |
|
АЗЕ-800*800 |
800 |
800 |
200 |
16,9 |
|
АЗЕ-900*900 |
900 |
900 |
200 |
20,1 |
|
АЗЕ-1000*1000 |
1000 |
1000 |
200 |
22,89 |
Потери давления в клапане
|
Модель |
Характеристики |
||
|
Потери давления при полностью открытом клапане ∆P, Па |
Коэффициент местного сопротивления ε |
||
|
При V≤13 м/с на горизонтальных участках |
При V≤6 м/с на вертикальных участках |
При V≥6 м/с на вертикальных участках |
|
|
АЗЕ-150*150 |
6 |
0 |
0 |
|
АЗЕ-250*250 |
9 |
0,04 |
0 |
|
АЗЕ-300*300 |
10 |
0,1 |
0 |
|
АЗЕ-400*400 |
11 |
0,18 |
0 |
|
АЗЕ-500*500 |
15 |
0,37 |
0 |
|
АЗЕ-600*600 |
17 |
1,0 |
0,04 |
|
АЗЕ-800*800 |
20 |
1,56 |
0,08 |
|
АЗЕ-1000*1000 |
31 |
3,14 |
0,17 |
МАРКИРОВКА:
Клапан обратный АЗЕ-150*150
где: АЗЕ – тип клапана обратного искробезопасного прямоугольного сечения;
150*150 - типоразмер (по таблице габаритных размеров) (HxL).
Не представленные в наличии модели доступны к поставке под заказ
