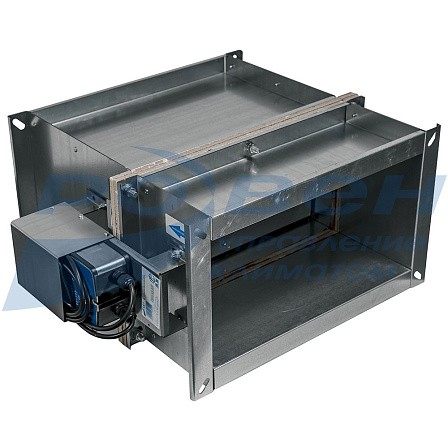

Клапан противопожарный ОЗ-180



Клапан противопожарный ОЗ изготавливается с режимами работы:
- (НО) нормально открытый (огнезадерживающий);
- (НЗ) нормально закрытый (приточные, вытяжные и дымоудаления).
	 Нормально открытый (НО) предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
	 Нормально закрытый (НЗ) предназначен для использования в системах приточной и вытяжной противодымной вентиляции и в системах дымоудаления. Открывается во время или после пожара. Устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
	 Применение клапана ОЗ осуществляется в соответствии с требованиями СП 60.13330.2020, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами.
	 Климатическое исполнение и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию.
	 Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
	 Клапаны ОЗ состоят из корпуса, заслонки и привода. Выпускаются прямоугольного сечения.
	 Клапаны прямоугольного сечения по умолчанию изготовлены с присоединительными фланцами.
	 Противопожарные клапаны ОЗ изготавливаются из оцинкованной стали.
Предел огнестойкости EI 180 где:
 E – потеря целостности. Она проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
 I – Потеря теплоизолирующей способности. Она характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
 180 – количество минут от начала огненного воздействия до проявления одного или нескольких признаков предельных состояний.
Конструктивно клапаны ОЗ-180 изготавливаются двухсекционными. В двухсекционных клапанах, между секциями проложен огнеупорный материал, выполняющий роль температурного шва.
Способы управления заслонкой клапана ОЗ
| Тип привода | Принцип срабатывания привода | Механизм перевода заслонки | Способ перевода заслонки | ||
| в рабочее положение | в исходное положение | из рабочего положения в исходное (многократное использование) | Из исходного положения в рабочее | ||
| М | отключение питающего напряжения | возвратная пружина | электропривод | дистанционный с пульта управления | автоматический, по сигналам пожарной автоматики;
 дистанционный с пульта управления
 от кнопки/тумблера в месте установки клапана |
| вручную | |||||
| Р | подача напряжения на соответствующие клеммы питания привода | электропривод | электропривод | дистанционный с пульта управления | |
| вручную | |||||
| ЭМ | подача напряжения на электромагнит* | возвратная пружина | - | вручную | |
* Подача напряжения на катушку электромагнита не более 1 минуты по требованиям производителя.
Удельное сопротивление дымогазопроницанию*
| L*H, мм (проходное сечение клапана) | D, мм (диаметр проходного сечения клапана) | Удельное сопротивление, м3/кг |
| 100*100...500*500 | 100...315 | не менее 12000 |
| свыше 500*500...1000*1000 | 355...710 | 13000...25000 |
| свыше 1000*1000...1500*1000 | 800 | свыше 25000 |
* Удельное сопротивление указано для цельного клапана (не в виде кассет) согласно таблицам типоразмерного ряда.

                            Габаритные и присоединительные размеры (мм)
	 Клапаны противопожарные ОЗ прямоугольного сечения изготавливаются с шагом 50 мм.
	 Клапаны размером свыше максимального изготавливаются в виде кассеты из нескольких цельных клапанов, при этом общая высота (H) кассеты не больше 1500 мм.
	 Длина (L) цельного клапана должна быть больше высоты (H).
Минимальные и максимальные размеры клапанов ОЗ прямоугольного сечения
| Тип клапана | Проходное сечение (L*H), мм | ||
| минимальное | максимальное | ||
| цельного клапана | клапана в виде кассет | ||
| Канальный | 200*200 | 1500*500 1000*1000 | 2000*1500 |
Типоразмеры клапанов ОЗ прямоугольного сечения канального типа

Клапаны ОЗ-180 прямоугольного сечения канального типа

Величина вылета заслонки клапанов ОЗ-180 прямоугольного сечения канального типа
| H, мм | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| B, мм | 0 | 0 | 0 | 0 | 0 | 20 | 45 | 70 | 95 | 120 | 145 | 170 | 195 | 220 | 245 | 270 | 295 |
| B1, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 10 | 35 | 60 | 85 | 110 | 135 | 160 | 185 | 210 | 235 |
Масса клапанов ОЗ-180 прямоугольного сечения канального типа, кг

Клапаны ОЗ-180 канального типа в виде кассет

Коэффициент местного сопротивления ε клапанов ОЗ-180 канального типа

Площадь живого сечения клапанов ОЗ-180 прямоугольного сечения канального типа, м2

Характеристики электромагнитного привода и приводов производства РОВЕН
| Характеристика | Электро-магнитный | Электромеханический РОВЕН* | Реверсивный РОВЕН* | |||||
| RLF03-24S | RLF03-220S | RLF05-24S | RLF05-220S | RLE10- 24S | RLE10- 220S | |||
| Время поворота, с | 2 | 25...45 (возвратная пружина <15) | 50...70 (возвратная пружина <25) | <30 | <30 | |||
| Крутящий момент, Нм | - | 3 | 3 | 5 | 5 | 10 | 10 | |
| Напряжение электропитания привода, В | 24/220 | ~24±10% | ~230±10% | ~24±10% | ~230±10% | 24 | 220 | |
| Потребляемая мощность, Вт | во время вращения | 70 | 5,0 | 5,0 | 5,0 | 5,0 | 4,0 | 4,0 |
| в состоянии покоя | - | 3,5 | 3,5 | 3,5 | 3,5 | 3,0 | 3,0 | |
| Рабочая температура, °С | -30...+50 | -30..+50 | -30..+50 | -30..+50 | -30..+50 | -30..+50 | -30..+50 | |
| Степень защиты | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | |
| Вес, кг | 1,5 | 1,2 | 1,2 | 1,8 | 1,8 | 1,8 | 1,8 | |
* Полная информация по электроприводам РОВЕН в разделе "Электроприводы RWE/RWF, RLE/RLF".
Схемы установки клапанов

	 А - обслуживаемое помещение;
	 Б - помещение, смежное с обслуживаемым;
	 1 - строительная конструкция; 2 - корпус клапана; 3 - воздуховод; 4 - ось заслонки; 5 - наружная огнезащита; 6 – отрезок воздуховода; 7 - уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции); 8 - защитный кожух, 9 - привод.
Электрические схемы подключения клапанов ОЗ
