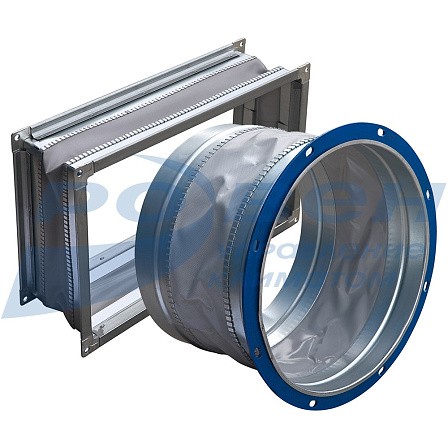

Вставка гибкая для вентиляторов ВРН, ВРВ специального назначения
Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +200°С, в зависимости от исполнения.
Корпус гибкой вставки в зависимости от исполнения может быть изготовлен как из оцинкованной так и из нержавеющей стали, а лента, обеспечивающая герметичность канала - из термостойкого или антистатического материала.
Вставки гибкие круглые для вентиляторов ВРН-Ex, ВРВ-Ex
|
Модель |
№ вентилятора |
D |
D1 |
n, шт |
Масса, кг |
Фланец из полосы |
|
ВГК-ВРН/ВРВ-2,0-Ф/Ф-Ex |
2,0 |
200 |
235 |
8 |
1,7 |
25 |
|
ВГК-ВРН/ВРВ-2,5-Ф/Ф-Ex |
2,5 |
250 |
286 |
8 |
2 |
25 |
|
ВГК-ВРН/ВРВ-2,8-Ф/Ф-Ex |
2,8 |
280 |
309 |
8 |
2,2 |
25 |
|
ВГК-ВРН/ВРВ-3,15-Ф/Ф-Ex |
3,15 |
315 |
349 |
8 |
2,4 |
25 |
|
ВГК-ВРН/ВРВ-3,55-Ф/Ф-Ex |
3,55 |
355 |
384 |
8 |
2,7 |
25 |
|
ВГК-ВРН/ВРВ-4,0-Ф/Ф-Ex |
4,0 |
400 |
434 |
8 |
3,1 |
25 |
|
ВГК-ВРН/ВРВ-4,5-Ф/Ф-Ex |
4,5 |
450 |
479 |
8 |
3,5 |
25 |
|
ВГК-ВРН/ВРВ-5,0-Ф/Ф-Ex |
5,0 |
500 |
534 |
16 |
3,8 |
25 |
|
ВГК-ВРН/ВРВ-5,6-Ф/Ф-Ex |
5,6 |
560 |
589 |
16 |
4,3 |
25 |
|
ВГК-ВРН/ВРВ-6,3-Ф/Ф-Ex |
6,3 |
630 |
665 |
16 |
4,8 |
25 |
|
ВГК-ВРН/ВРВ-7,1-Ф/Ф-Ex |
7,1 |
710 |
739 |
16 |
5,4 |
25 |
|
ВГК-ВРН/ВРВ-8,0-Ф/Ф-Ex |
8,0 |
800 |
829 |
16 |
6,1 |
25 |
|
ВГК-ВРН/ВРВ-9,0-Ф/Ф-Ex |
9,0 |
900 |
938 |
16 |
6,8 |
25 |
|
ВГК-ВРН/ВРВ-10,0-Ф/Ф-Ex |
10,0 |
1000 |
1030 |
16 |
7,5 |
25 |
|
ВГК-ВРН/ВРВ-11,2-Ф/Ф-Ex |
11,2 |
1120 |
1158 |
16 |
8,5 |
25 |
|
ВГК-ВРН/ВРВ-12,5-Ф/Ф-Ex |
12,5 |
1250 |
1280 |
16 |
9,5 |
25 |
МАРКИРОВКА:
Вставка гибкая ВГК-ВРН/ВРВ-2,0-Ф/Ф-Ex
где: ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН-Ex/ВРВ-Ex;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф – фланец-фланец;
Ex – исполнение вставки гибкой круглой: Ex – взрывозащищенное.
Вставка гибкая ВГК-ВРН/ВРВ-2,5-Ф/Н-Ex
где: ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН-Ex/ВРВ-Ex;
2,5 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Н – тип соединения вставки гибкой круглой: Ф/Н – фланец-ниппель;
Ex – исполнение вставки гибкой круглой: Ex – взрывозащищенное.
Вставки гибкие прямоугольные для вентиляторов ВРН-Ex, ВРВ-Ex
|
Модель |
№ вент. |
А |
А1 |
В |
В1 |
d |
H |
Масса, кг |
Фланец из шины |
|
ВГП-ВРН/ВРВ-2,0-Ш/Ш-Ex |
2,0 |
275 |
255 |
160 |
140 |
9,5 |
167 |
1,6 |
20 |
|
ВГП-ВРН/ВРВ-2,5-Ш/Ш-Ex |
2,5 |
346 |
326 |
198 |
178 |
9,5 |
167 |
2 |
20 |
|
ВГП-ВРН/ВРВ-2,8-Ш/Ш-Ex |
2,8 |
383 |
363 |
222 |
202 |
9,5 |
167 |
2,3 |
20 |
|
ВГП-ВРН/ВРВ-3,15-Ш/Ш-Ex |
3,15 |
420 |
400 |
240 |
220 |
9,5 |
167 |
2,5 |
20 |
|
ВГП-ВРН/ВРВ-3,55-Ш/Ш-Ex |
3,55 |
475 |
455 |
272 |
252 |
9,5 |
167 |
2,8 |
20 |
|
ВГП-ВРН/ВРВ-4,0-Ш/Ш-Ex |
4,0 |
533 |
513 |
304 |
284 |
9,5 |
167 |
3,1 |
20 |
|
ВГП-ВРН/ВРВ-4,5-Ш/Ш-Ex |
4,5 |
595 |
575 |
341 |
321 |
9,5 |
167 |
3,4 |
20 |
|
ВГП-ВРН/ВРВ-5,0-Ш/Ш-Ex |
5,0 |
673 |
644 |
385 |
356 |
11 |
215 |
5,5 |
30 |
|
ВГП-ВРН/ВРВ-5,6-Ш/Ш-Ex |
5,6 |
749 |
720 |
426 |
397 |
11 |
215 |
6,6 |
30 |
|
ВГП-ВРН/ВРВ-6,3-Ш/Ш-Ex |
6,3 |
831 |
802 |
473 |
444 |
11 |
215 |
7,4 |
30 |
|
ВГП-ВРН/ВРВ-7,1-Ш/Ш-Ex |
7,1 |
930 |
901 |
529 |
500 |
11 |
215 |
8,3 |
30 |
|
ВГП-ВРН/ВРВ-8,0-Ш/Ш-Ex |
8,0 |
1039 |
1010 |
595 |
566 |
11 |
215 |
9,2 |
30 |
|
ВГП-ВРН/ВРВ-9,0-Ш/Ш-Ex |
9,0 |
1184 |
1156 |
691 |
663 |
11 |
215 |
10,3 |
30 |
|
ВГП-ВРН/ВРВ-10,0-Ш/Ш-Ex |
10,0 |
1322 |
1294 |
761 |
733 |
11 |
215 |
11,5 |
30 |
|
ВГП-ВРН/ВРВ-11,2-Ш/Ш-Ex |
11,2 |
1477 |
1443 |
842 |
813 |
11 |
215 |
12,8 |
30 |
|
ВГП-ВРН/ВРВ-12,5-Ш/Ш-Ex |
12,5 |
1646 |
1618 |
935 |
907 |
11 |
215 |
14,3 |
30 |
МАРКИРОВКА:
Вставка гибкая ВГП-ВРН/ВРВ-2,0-Ш/Ш-Ex
где: ВГП-ВРН/ВРВ – вставка гибкая прямоугольная для радиальных вентиляторов ВРН-Ex/ВРВ-Ex;
2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш – шина-шина;
Ex – исполнение вставки гибкой прямоугольной: Ex – взрывозащищенное.
Не представленные в наличии модели доступны к поставке под заказ
