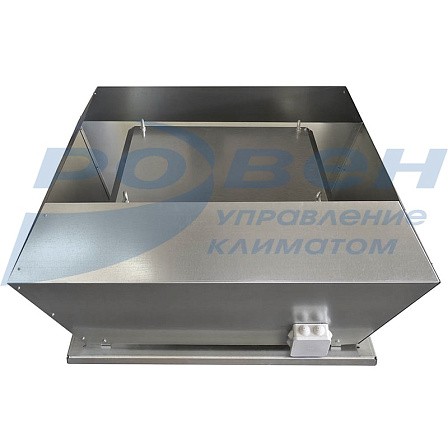

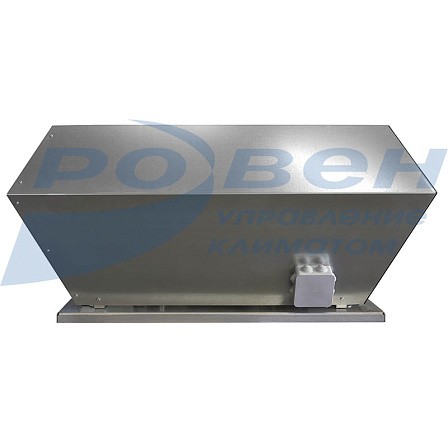

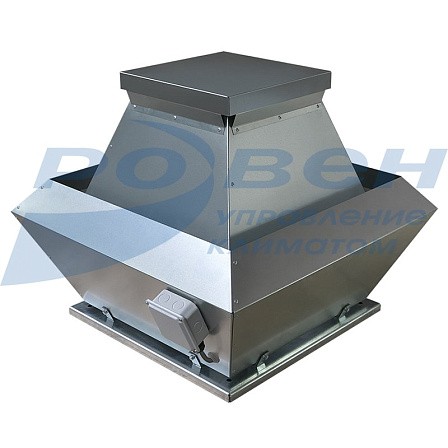

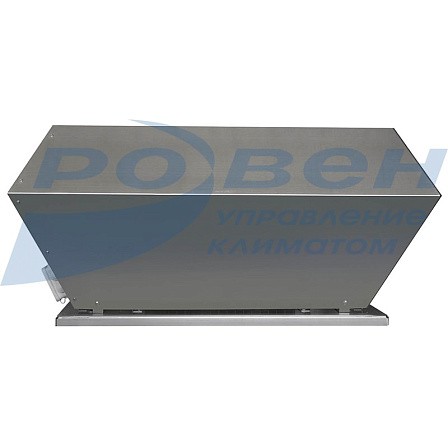

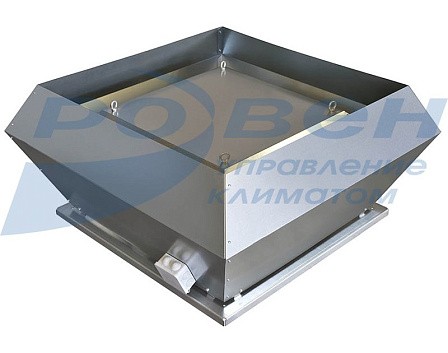

Вентилятор крышный серии ВКРФ-М
Вентилятор крышный радиальный ВКРФ-М общепромышленного исполнения применяется в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий с сетью воздуховодов и без нее. Устанавливаются на кровле на стаканы монтажные типа СОМ ВКРФ-М. Предназначен для перемещения невзрывоопасных газовых сред, содержащих твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 1-й категории размещения по ГОСТ 15150, при температуре окружающей среды от -40°С до +40°С.
Возможно изготовление вентиляторов ВКРФ-М в следующих комплектациях, в зависимости от требуемых аэродинамических характеристик:
- мотор-колесо GH (производство Китай);
- рабочее колесо РН или РЦ (производство ООО «РВЗ»).
Температура перемещаемой среды:
- для мотор-колеса GH -25...+50°С;
- для рабочего колеса РН или РЦ -40...+80°С.

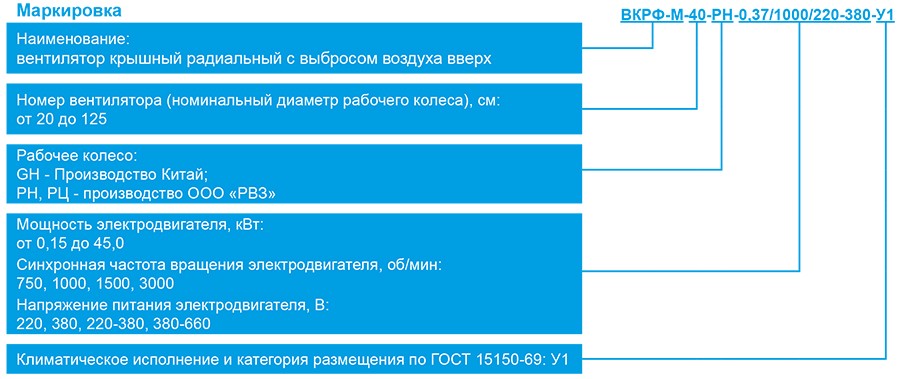

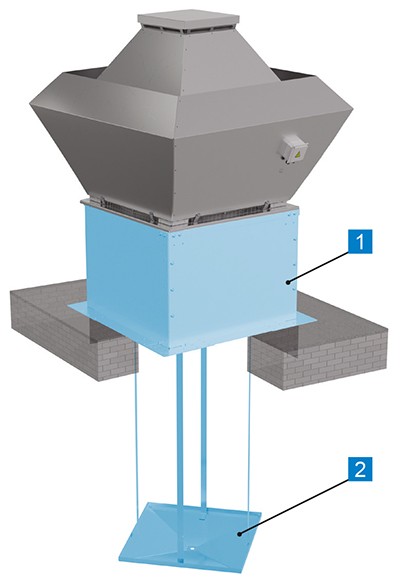

Дополнительное оборудование для монтажа крышных вентиляторов ВКРФ-М
|
№ |
Наименование |
Описание |
|
1 |
Стаканы опорные монтажные СОМ 1 ВКРФ-М, СОМ 1Н ВКРФ-М, СОМ 2 ВКРФ-М, СОМ 2Н ВКРФ-М |
Стаканы опорные монтажные СОМ ВКРФ-М обеспечивают надежный монтаж, высокую устойчивость и жесткость конструкций, служат опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата |
|
2 |
Дренажный поддон ДП-СОМ |
Дренажный поддон ДП (конденсатосборник) предназначен для сбора и удаления конденсата |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Полная информация о вентиляторах ВКРФ-М в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры
|
№ вентилятора (комплектация колесом) |
Модель |
A |
B |
F |
E |
C* |
G |
d |
|
22(GH) |
ВКРФ-М-22-GH-0,15/3000/220 |
430 |
351 |
430 |
236 |
- |
350 |
8,5 |
|
22(РЦ) |
ВКРФ-М-22-РЦ-0,37/3000/220-380 |
496 |
414 |
424 |
245 |
420 |
350 |
12 |
|
25(РЦ) |
ВКРФ-М-25-РЦ-0,75/3000/220-380 |
600 |
473 |
450 |
329 |
540 |
365 |
12 |
|
28(РЦ) |
ВКРФ-М-28-РЦ-1,1/3000/220-380 |
695 |
578 |
500 |
349 |
573 |
415 |
12 |
|
31(GH) |
ВКРФ-М-31-GH-0,14/1500/220 |
561 |
441 |
520 |
316 |
- |
440 |
8,5 |
|
ВКРФ-М-31-GH-0,15/1500/380 |
||||||||
|
31(РЦ) |
ВКРФ-М-31-РЦ-0,25/1500/220-380 |
740 |
587 |
556 |
355 |
580 |
440 |
12 |
|
ВКРФ-М-31-РЦ-2,2/3000/220-380 |
||||||||
|
31(РН) |
ВКРФ-М-31-РН-0,37/1500/220-380 |
715 |
579 |
524 |
378 |
644 |
440 |
12 |
|
ВКРФ-М-31-РН-3,0/3000/220-380 |
||||||||
|
35(GH) |
ВКРФ-М-35-GH-0,22/1500/220 |
626 |
485 |
560 |
331 |
- |
480 |
8,5 |
|
ВКРФ-М-35-GH-0,22/1500/380 |
||||||||
|
35(РЦ) |
ВКРФ-М-35-РЦ-0,37/1500/220-380 |
760 |
600 |
555 |
321 |
635 |
480 |
12 |
|
ВКРФ-М-35-РЦ-4,0/3000/220-380 |
||||||||
|
40(GH) |
ВКРФ-М-40-GH-0,54/1500/380 |
717 |
528 |
610 |
418 |
- |
530 |
8,5 |
|
ВКРФ-М-40-GH-0,56/1500/220 |
||||||||
|
40(РН) |
ВКРФ-М-40-РН-0,37/1000/220-380 |
830 |
670 |
604 |
465 |
775 |
530 |
12 |
|
ВКРФ-М-40-РН-1,1/1500/220-380 |
||||||||
|
40(РЦ) |
ВКРФ-М-40-РЦ-0,75/1500/220-380 |
750 |
616 |
604 |
372 |
687 |
530 |
12 |
|
ВКРФ-М-40-РЦ-5,5/3000/220-380 |
||||||||
|
45(GH) |
ВКРФ-М-45-GH-0,81/1500/380 |
821 |
592 |
660 |
469 |
- |
580 |
8,5 |
|
ВКРФ-М-45-GH-0,83/1500/220 |
||||||||
|
45(РЦ) |
ВКРФ-М-45-РЦ-0,37/1000/220-380 |
888 |
716 |
655 |
463 |
708 |
580 |
12 |
|
ВКРФ-М-45-РЦ-1,5/1500/220-380 |
||||||||
|
50(GH) |
ВКРФ-М-50-GH-0,65/1000/380 |
901 |
652 |
710 |
497 |
- |
630 |
12 |
|
ВКРФ-М-50-GH-1,55/1500/220 |
||||||||
|
ВКРФ-М-50-GH-1,56/1500/380 |
||||||||
|
50(РН) |
ВКРФ-М-50-РН-1,1/1000/220-380 |
936 |
764 |
700 |
472 |
853 |
630 |
12 |
|
ВКРФ-М-50-РН-4,0/1500/220-380 |
||||||||
|
50(РЦ) |
ВКРФ-М-50-РЦ-0,55/1000/220-380 |
935 |
764 |
706 |
470 |
735 |
630 |
12 |
|
ВКРФ-М-50-РЦ-2,2/1500/220-380 |
||||||||
|
56(GH) |
ВКРФ-М-56-GH-0,78/1000/380 |
987 |
708 |
770 |
537 |
- |
690 |
8,5 |
|
ВКРФ-М-56-GH-2,2/1500/380 |
||||||||
|
56(РЦ) |
ВКРФ-М-56-РЦ-1,1/1000/220-380 |
973 |
797 |
764 |
470 |
810 |
690 |
12 |
|
ВКРФ-М-56-РЦ-4,0/1500/220-380 |
||||||||
|
63(GH) |
ВКРФ-М-63-GH-1,2/1000/380 |
1026 |
782 |
835 |
516 |
- |
755 |
8,5 |
|
63(РН) |
ВКРФ-М-63-РН-3,0/1000/220-380 |
1223 |
950 |
832 |
706 |
1005 |
755 |
12 |
|
ВКРФ-М-63-РН-11,0/1500/380-660 |
1108 |
|||||||
|
63(РЦ) |
ВКРФ-М-63-РЦ-2,2/1000/220-380 |
1210 |
948 |
832 |
606 |
895 |
755 |
12 |
|
ВКРФ-М-63-РЦ-7,5/1500/380-660 |
1000 |
|||||||
|
71(РЦ) |
ВКРФ-М-71-РЦ-4,0/1000/220-380 |
1483 |
1104 |
1040 |
727 |
1085 |
840 |
12 |
|
ВКРФ-М-71-РЦ-15,0/1500/380-660 |
1000 |
840 |
12 |
|||||
|
80(РН) |
ВКРФ-М-80-РН-11,0/1000/380-660 |
1756 |
1258 |
1246 |
947 |
1450 |
1149 |
15 |
|
ВКРФ-М-80-РН-30,0/1500/380-660 |
||||||||
|
80(РЦ) |
ВКРФ-М-80-РЦ-7,5/1000/380-660 |
1755 |
1260 |
1246 |
847 |
1270 |
1149 |
15 |
|
ВКРФ-М-80-РЦ-22,0/1500/380-660 |
||||||||
|
90(РЦ) |
ВКРФ-М-90-РЦ-5,5/750/380-660 |
1764 |
1497 |
1347 |
853 |
1345 |
1250 |
15 |
|
ВКРФ-М-90-РЦ-15,0/1000/380-660 |
||||||||
|
100(РН) |
ВКРФ-М-100-РН-15,0/750/380-660 |
1880 |
1526 |
1490 |
1010 |
1610 |
1389 |
15 |
|
ВКРФ-М-100-РН-30,0/1000/380-660 |
||||||||
|
100(РЦ) |
ВКРФ-М-100-РЦ-11,0/750/380-660 |
1873 |
1873 |
1488 |
1009 |
1612 |
1389 |
15 |
|
ВКРФ-М-100-РЦ-22,0/1000/380-660 |
||||||||
|
112(РЦ) |
ВКРФ-М-112-РЦ-18,5/750/380-660 |
2077 |
1728 |
1619 |
1052 |
1590 |
1522 |
15 |
|
ВКРФ-М-112-РЦ-37,0/1000/380-660 |
||||||||
|
125(РН) |
ВКРФ-М-125-РН-37,0/750/380-660 |
2077 |
1730 |
1619 |
1052 |
1800 |
1522 |
15 |
|
125(РЦ) |
ВКРФ-М-125-РЦ-18,5/750/380-660 |
2077 |
1728 |
1619 |
1052 |
1590 |
1522 |
15 |
|
ВКРФ-М-125-РЦ-45,0/1000/380-660 |
* Размер «С» при комплектации колесами РН и РЦ.
Технические характеристики
|
№ вен. |
Наименование |
Мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Общий, дБа |
Масса, кг |
Схема подключения |
|
22 |
ВКРФ-М-22-GH-0,15/3000/220 |
0,15 |
0,7 |
3000 |
72 |
12,8 |
Схема №1 |
|
ВКРФ-М-22-РЦ-0,37/3000/220-380 |
0,37 |
1,01 |
3000 |
77 |
25,6 |
Схема №6 |
|
|
25 |
ВКРФ-М-25-РЦ-0,75/3000/220-380 |
0,75 |
1,83 |
3000 |
79 |
33,7 |
Схема №6 |
|
28 |
ВКРФ-М-28-РЦ-1,1/3000/220-380 |
1,1 |
2,61 |
3000 |
81 |
43,5 |
Схема №6 |
|
31 |
ВКРФ-М-31-GH-0,14/1500/220 |
0,14 |
0,68 |
1500 |
61 |
15,7 |
Схема №1 |
|
ВКРФ-М-31-GH-0,15/1500/380 |
0,15 |
0,39 |
1500 |
62 |
15,7 |
Схема №2 |
|
|
ВКРФ-М-31-РЦ-0,25/1500/220-380 |
0,25 |
0,79 |
1500 |
68 |
45 |
Схема №6 |
|
|
ВКРФ-М-31-РН-0,37/1500/220-380 |
0,37 |
1,12 |
1500 |
71 |
43 |
Схема №6 |
|
|
ВКРФ-М-31-РЦ-2,2/3000/220-380 |
2,2 |
4,85 |
3000 |
86 |
59 |
Схема №6 |
|
|
ВКРФ-М-31-РН-3,0/3000/220-380 |
3,0 |
6,34 |
3000 |
72 |
65 |
Схема №6 |
|
|
35 |
ВКРФ-М-35-GH-0,22/1500/220 |
0,22 |
1,0 |
1500 |
64 |
27,4 |
Схема №1 |
|
ВКРФ-М-35-GH-0,22/1500/380 |
0,22 |
0,47 |
1500 |
65 |
27,4 |
Схема №2 |
|
|
ВКРФ-М-35-РЦ-0,37/1500/220-380 |
0,37 |
1,12 |
1500 |
77 |
50 |
Схема №6 |
|
|
ВКРФ-М-35-РЦ-4,0/3000/220-380 |
4,0 |
8,2 |
3000 |
84 |
77 |
Схема №6 |
|
|
40 |
ВКРФ-М-40-РН-0,37/1000/220-380 |
0,37 |
1,3 |
1000 |
75 |
78 |
Схема №6 |
|
ВКРФ-М-40-GH-0,54/1500/380 |
0,54 |
1,0 |
1500 |
66 |
31,1 |
Схема №3 |
|
|
ВКРФ-М-40-GH-0,56/1500/220 |
0,56 |
2,46 |
1500 |
66 |
31,1 |
Схема №1 |
|
|
ВКРФ-М-40-РЦ-0,75/1500/220-380 |
0,75 |
2,05 |
1500 |
78 |
64 |
Схема №6 |
|
|
ВКРФ-М-40-РН-1,1/1500/220-380 |
1,1 |
2,85 |
1500 |
77 |
69,5 |
Схема №6 |
|
|
ВКРФ-М-40-РЦ-5,5/3000/220-380 |
5,5 |
11,1 |
3000 |
88 |
87,9 |
Схема №6 |
|
|
45 |
ВКРФ-М-45-РЦ-0,37/1000/220-380 |
0,37 |
1,3 |
1000 |
75 |
73,1 |
Схема №6 |
|
ВКРФ-М-45-GH-0,81/1500/380 |
0,81 |
1,36 |
1500 |
74 |
38,2 |
Схема №4 |
|
|
ВКРФ-М-45-GH-0,83/1500/220 |
0,83 |
4,1 |
1500 |
74 |
38,2 |
Схема №5 |
|
|
ВКРФ-М-45-РЦ-1,5/1500/220-380 |
1,5 |
3,72 |
1500 |
79 |
76,7 |
Схема №6 |
|
|
50 |
ВКРФ-М-50-РЦ-0,55/1000/220-380 |
0,55 |
1,79 |
1000 |
76 |
82,5 |
Схема №6 |
|
ВКРФ-М-50-GH-0,65/1000/380 |
0,65 |
1,45 |
1000 |
65 |
95,3 |
Схема №4 |
|
|
ВКРФ-М-50-РН-1,1/1000/220-380 |
1,1 |
3,2 |
1000 |
78 |
93 |
Схема №6 |
|
|
ВКРФ-М-50-GH-1,55/1500/220 |
1,55 |
6,8 |
1500 |
77 |
95,3 |
Схема №5 |
|
|
ВКРФ-М-50-GH-1,56/1500/380 |
1,56 |
2,9 |
1500 |
77 |
95,3 |
Схема №3 |
|
|
ВКРФ-М-50-РЦ-2,2/1500/220-380 |
2,2 |
5,1 |
1500 |
85 |
100 |
Схема №6 |
|
|
ВКРФ-М-50-РН-4,0/1500/220-380 |
4 |
8,8 |
1500 |
84 |
112 |
Схема №6 |
|
|
56 |
ВКРФ-М-56-GH-0,78/1000/380 |
0,78 |
1,55 |
1000 |
69 |
85,8 |
Схема №4 |
|
ВКРФ-М-56-РЦ-1,1/1000/220-380 |
1,1 |
3,2 |
1000 |
79 |
104 |
Схема №6 |
|
|
ВКРФ-М-56-GH-2,2/1500/380 |
2,2 |
3,7 |
1500 |
79 |
85,8 |
Схема №4 |
|
|
ВКРФ-М-56-РЦ-4,0/1500/220-380 |
4,0 |
8,8 |
1500 |
87 |
123 |
Схема №6 |
|
|
63 |
ВКРФ-М-63-GH-1,2/1000/380 |
1,2 |
2,7 |
1000 |
76 |
111,9 |
Схема №4 |
|
ВКРФ-М-63-РЦ-2,2/1000/220-380 |
2,2 |
5,6 |
1000 |
80 |
145,3 |
Схема №6 |
|
|
ВКРФ-М-63-РН-3,0/1000/220-380 |
3,0 |
7,4 |
1000 |
80 |
183 |
Схема №6 |
|
|
ВКРФ-М-63-РЦ-7,5/1500/380-660 |
7,5 |
15,6 |
1500 |
91 |
200 |
Схема №7 |
|
|
ВКРФ-М-63-РН-11,0/1500/380-660 |
11,0 |
22,5 |
1500 |
90 |
215 |
Схема №7/ Схема №8 |
|
|
71 |
ВКРФ-М-71-РЦ-4,0/1000/220-380 |
4,0 |
9,75 |
1000 |
87 |
224 |
Схема №6 |
|
ВКРФ-М-71-РЦ-15,0/1500/380-660 |
15,0 |
30 |
1500 |
93 |
300 |
Схема №7/ Схема №8 |
|
|
80 |
ВКРФ-М-80-РЦ-7,5/1000/380-660 |
7,5 |
17,2 |
1000 |
89 |
373,5 |
Схема №7 |
|
ВКРФ-М-80-РН-11,0/1000/380-660 |
11,0 |
24,5 |
1000 |
88 |
412 |
Схема №7/ Схема №8 |
|
|
ВКРФ-М-80-РЦ-22,0/1500/380-660 |
22,0 |
43,2 |
1500 |
97 |
456 |
Схема №7/ Схема №8 |
|
|
ВКРФ-М-80-РН-30,0/1500/380-660 |
30,0 |
57,6 |
1500 |
96 |
422,5 |
Схема №7/ Схема №8 |
|
|
90 |
ВКРФ-М-90-РЦ-5,5/750/380-660 |
5,5 |
13,6 |
750 |
84 |
408,5 |
Схема №7 |
|
ВКРФ-М-90-РЦ-15,0/1000/380-660 |
15,0 |
31,6 |
1000 |
91 |
490 |
Схема №7/ Схема №8 |
|
|
100 |
ВКРФ-М-100-РЦ-11,0/750/380-660 |
11,0 |
25,5 |
750 |
88 |
587 |
Схема №7/ Схема №8 |
|
ВКРФ-М-100-РН-15,0/750/380-660 |
15,0 |
34,1 |
750 |
88 |
584 |
Схема №7/ Схема №8 |
|
|
ВКРФ-М-100-РЦ-22,0/1000/380-660 |
22,0 |
44,7 |
1000 |
93 |
658 |
Схема №7/ Схема №8 |
|
|
ВКРФ-М-100-РН-30,0/1000/380-660 |
30,0 |
59,3 |
1000 |
91 |
555 |
Схема №7/ Схема №8 |
|
|
112 |
ВКРФ-М-112-РЦ-18,5/750/380-660 |
18,5 |
41,1 |
750 |
90 |
767,5 |
Схема №7/ Схема №8 |
|
ВКРФ-М-112-РЦ-37,0/1000/380-660 |
37,0 |
71 |
1000 |
96 |
849 |
Схема №7/ Схема №8 |
|
|
125 |
ВКРФ-М-125-РЦ-18,5/750/380-660 |
18,5 |
41,1 |
750 |
95 |
823 |
Схема №7/ Схема №8 |
|
ВКРФ-М-125-РН-37,0/750/380-660 |
37,0 |
78 |
750 |
94 |
877 |
Схема №7/ Схема №8 |
|
|
ВКРФ-М-125-РЦ-45,0/1000/380-660 |
45,0 |
86 |
1000 |
98 |
992 |
Схема №7/ Схема №8 |
Электрические схемы подключения вентиляторов в сеть 380 В
Схема 6: для двигателей Δ/Y 220/380В стандартное подключение Y (звезда);
Схема 7: для двигателей Δ/Y 380/660В стандартное подключение Δ (треугольник);
Схема 8: для двигателей Δ/Y 380/660В запуск по схеме переключения звезда «Y» - треугольник «Δ».
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
