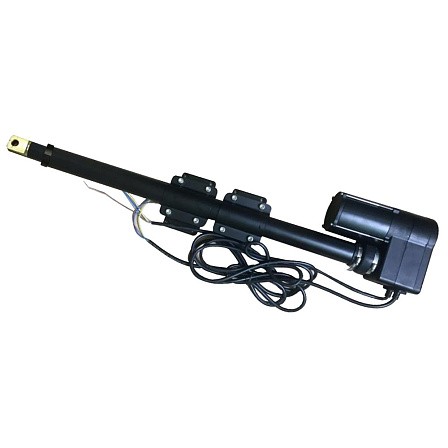

Привод линейный (ACTUATOR)-AGR-450-5000-24
Привод линейный (далее сервопривод) является приводным устройством в системе управления микроклиматом животноводческого комплекса. В зависимости от алгоритма подключения, позволяет реализовать режимы открытия, закрытия различных клапанов, жалюзи, задвижек. При использовании режима с регулировкой, сервопривод является одним из ключевых элементов в системе подачи воздуха, при организации приточной или вытяжной вентиляции для обеспечения жизнедеятельности животных.
Примеры использования сервопривода
Пример 1: клапаны КП-AGR открыты, шток сервопривода втянут, пружина растянута, трос в натяжении
Пример 2: клапаны КП-AGR закрыты, шток сервопривода вытянут, пружина сжата, трос в натяжении
Вместо пружины, для натяжения троса может быть использован отвес при прохождении магистрального троса через ролик. В системе открытия клапанов или жалюзи, совместно с сервоприводом, возможно применение ручной лебёдки.
Технические характеристики
|
Модель |
Длинна хода штока, мм |
Усилие, кг |
Степень пылевлагозащиты |
Температура эксплуатации, °С |
Категория размещения |
Масса, кг |
|
Привод линейный (ACTUATOR)-AGR-450-5000-24 |
450 |
500 |
IP66 |
-20…+50 |
УХЛ3 |
12 |
Электрические характеристики
|
Модель |
Напряжение питания, В |
Ток, А |
Потребляемая мощность макс., Вт |
Максимальный рабочий цикл, не более мин/ч |
Обратный сигнал, кОм |
Длинна кабеля,м |
|
Привод линейный (ACTUATOR)-AGR-450-5000-24 |
24 DC |
5 |
120 |
6 (10%) |
0 - 6,5 |
1,2 |
Габаритные и присоединительные размеры
Электрическая схема подключения
|
Номер кабеля |
Номер контакта |
Цвет контакта |
Назначение контакта |
|
1 - кабель обратной связи |
1 |
черный |
10 кОм |
|
2 |
красный |
Промежуточная точка потенциометра, кОм 0 – 6,5 кОм |
|
|
3 |
белый |
0 кОм |
|
|
2 - кабель питания |
4 |
белый |
24 В |
|
5 |
черный |
0 В |
МАРКИРОВКА
