Симисторный регулятор СРМ 500 W
Симисторные регуляторы скорости СРМ применяются для плавного регулирования скорости вращения однофазных асинхронных двигателей вентиляторов. Принцип их действия основан на изменении величины подаваемого напряжения на двигатель вентилятора. Регулирование ведется от минимально возможного значения (при котором вентилятор начинает стабильно вращаться) до напряжения питающей сети 220В.
Допускается управлять несколькими вентиляторами одновременно, если суммарный потребляемый ток не превышает предельно допустимой величины.
Технические характеристики
|
Марка регулятора |
Напряжение, В |
Напряжение, подаваемое на двигатель, В |
Мощность, кВт |
Максимальный рабочий ток, А |
Установленный предохранитель, А |
Класс защиты |
Габаритные размеры, мм |
|
СРМ 500 W |
220 ± 10٪ |
100 - 220 |
0,5 |
2,3 |
2,5 |
IP 20 |
80×80×60 |
Присоединение: через зажимы для гибких проводов сечением до 2.5 мм2; усилие затяжки 0,3 Н/м2.
Выходная цепь СРМ W защищена от перегрузки. Модель СРМ 500W имеет универсальную конструкцию, т.е. она может применяться как при внутреннем, так и при наружном монтаже.

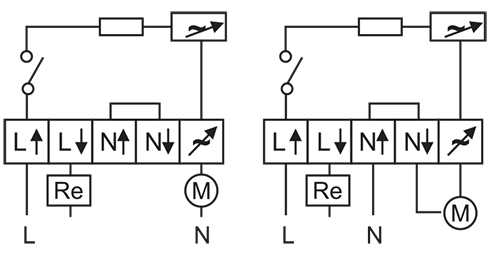

Электрическая схема подключения
