Смесительный узел СУ-R-3-40-1.0/24

Код: РВЗ00989916
Нет в наличии
Страна происхождения
РОССИЯ
Единица измерения
шт
Вес (кг)
6.567
Высота (мм)
180
Длина (мм)
530
38 183 ₽
Товар не доступен в вашем городе
Описание товара
Характеристики
Описание товара

Смесительные узлы СУ предназначены для подключения водяных теплообменников к источнику тепловой энергии и выполняют следующие функции:

- регулирование мощности теплообменника для поддержания заданной температуры воздуха, проходящего через него;
- управление параметрами теплоносителя для поддержания заданной температуры воды (незамерзающей смеси) в теплообменнике;
- обеспечивают циркуляцию теплоносителя через теплообменник, для предотвращения замораживания теплоносителя и поддержания заданных температурных параметров.

Теплоноситель, протекающий через узел, не должен быть вязким, содержать твердых примесей, минеральных масел и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.

Максимально допустимые эксплуатационные параметры теплоносителя:

- максимально допустимая температура теплоносителя на входе: +110°С;
- максимально допустимое давление: 1 МПа;
- минимальное рабочее давление: 20 кПа.

Установка смесительных узлов допускается в отапливаемых помещениях с температурой от + 5 °С до +40 °С и относительной влажностью не более 40 % при температуре +40 °С.

По отдельному заказу возможно изготовление комплекта гибких соединений (подводок) для облегчения монтажа смесительных узлов.

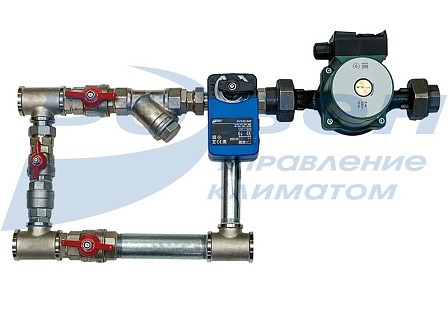

Смесительный узел с трехходовым регулирующим краном

Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.

Посредством байпасной линии происходит разгрузка трехходового клапана по давлению, а также обеспечивается постоянство расхода в тепловой сети.


1 - запорный кран
2 - фильтр грязевик
3 - обратный клапан
4 - циркуляционный насос
5 - трехходовой регулирующий кран


Характеристики товара
Файлы
Смесительные узлы СУ-R.pdf

Габаритные размеры смесительных узлов

Габаритные размеры смесительных узлов СУ-R-3.jpg

Наименование

L, мм

L1, мм

B, мм

d1, дюймы

d2, дюймы

Масса, кг

СУ-R-3-40-1.0/24

530

285

180

G 3/4

G 1

6,7

Технические характеристики смесительных узлов

Наименование

Пропускная способность крана, Kvs, м3

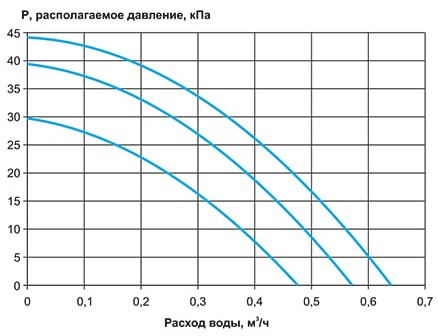

Параметры насоса

Параметры управляющего привода

Мощность макс, Вт

Напряжение питания, В

Ток макс, А

Напряжение питания, В

Мощность, Вт

Управляющий сигнал

СУ-R-3-40-1.0/24

1

72

220

0,31

24 AC/DC

5

0-10В постоянного тока

Характеристики смесительных узлов


Электрическая схема подключения

Электрическая схема подключения СУ-R-3.jpg

Подключение циркуляционного насоса на 220В

СУ-R,F_элсхема насоса 1.jpg
