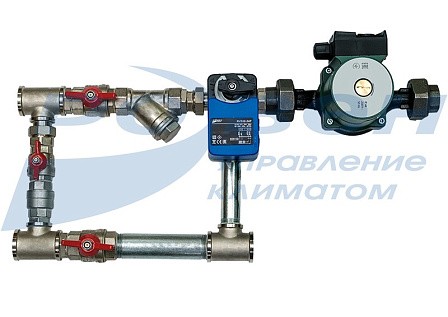

Смесительный узел СУ-R-3-60-6.3/24
Смесительные узлы СУ предназначены для подключения водяных теплообменников к источнику тепловой энергии и выполняют следующие функции:
- регулирование мощности теплообменника для поддержания заданной температуры воздуха, проходящего через него;
- управление параметрами теплоносителя для поддержания заданной температуры воды (незамерзающей смеси) в теплообменнике;
- обеспечивают циркуляцию теплоносителя через теплообменник, для предотвращения замораживания теплоносителя и поддержания заданных температурных параметров;
- отображение параметров температуры и давления теплоносителя.
Теплоноситель, протекающий через узел, не должен быть вязким, содержать твердых примесей, минеральных масел и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.
Максимально допустимые эксплуатационные параметры теплоносителя:
- максимально допустимая температура теплоносителя на входе: +110°С;
- максимально допустимое давление: 1 МПа;
- минимальное рабочее давление: 20 кПа.
Установка смесительных узлов допускается в отапливаемых помещениях с температурой от +5 °С до +40 °С и относительной влажностью не более 40 % при температуре +40 °С.
По отдельному заказу возможно изготовление комплекта гибких соединений (подводок) для облегчения монтажа смесительных узлов.

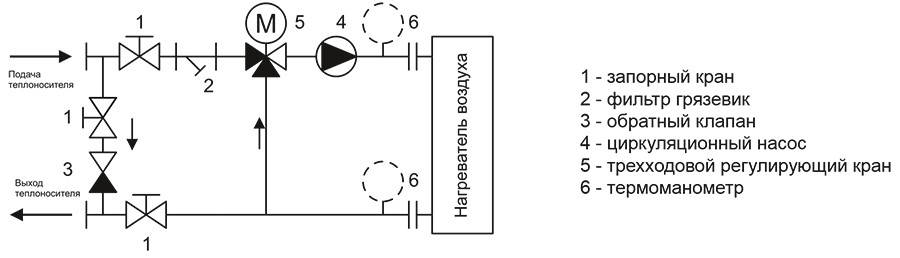

Смесительный узел с трехходовым регулирующим краном
Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
Посредством байпасной линии происходит разгрузка трехходового клапана по давлению, а также обеспечивается постоянство расхода в тепловой сети.

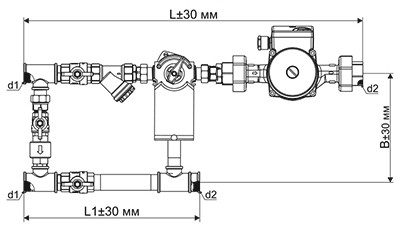

Габаритные размеры смесительных узлов
Наименование |
L, мм |
L1, мм |
B, мм |
d1, дюймы |
d2, дюймы |
Масса, кг |
СУ-R-3-60-6.3/24 |
580 |
320 |
200 |
G 1 |
G 1 |
8 |
Технические характеристики смесительных узлов
Наименование |
Пропускная способность крана, Kvs, м3/ч |
Параметры насоса |
Параметры управляющего привода |
||||
Мощность макс, Вт |
Напряжение питания, В |
Ток макс, А |
Напряжение питания, В |
Мощность, Вт |
Управляющий сигнал |
||
СУ-R-3-60-6.3/24 |
6,3 |
93 |
220 |
0,4 |
24 AC/DC |
2 |
0-10В постоянного тока |

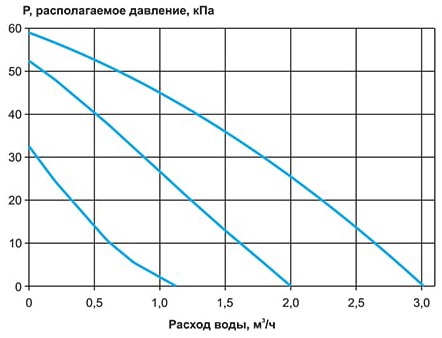

Характеристики смесительных узлов

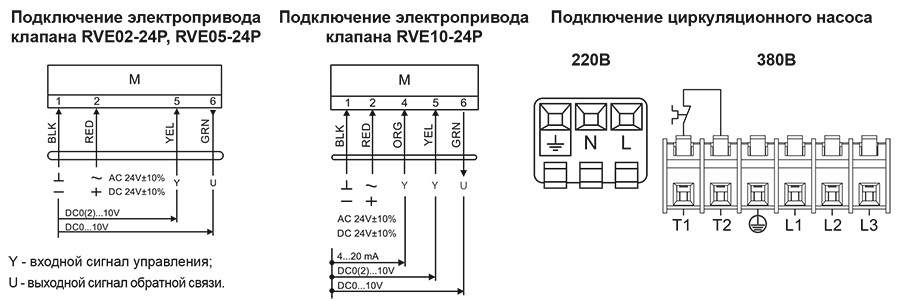

Электрическая схема подключения
