Стакан монтажный СМ-ДУ-R.6.2-590-01

Для облегчения монтажа крышных вентиляторов на любом типе кровли применяют специальную конструкцию утепленного стакана монтажного. Стаканы монтажные используются для предотвращения неконтролируемого оттока тепла и образования конденсата.

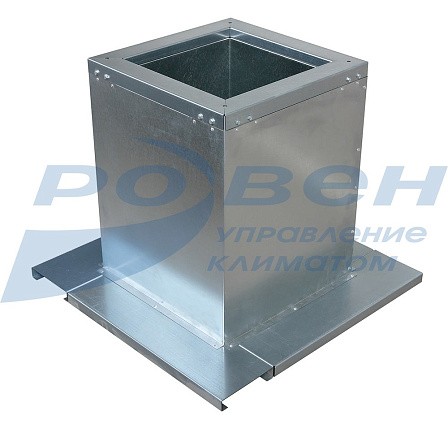

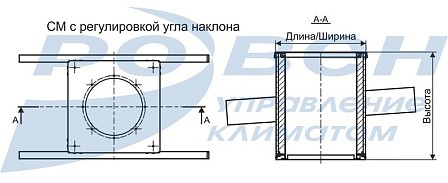

Стакан монтажный представляет собой сборную конструкцию, состоящую из оцинкованной рамы, внутри которой расположены воздуховод квадратного сечения. Боковые стороны рамы закрыты панелями, а между ними и воздуховодом находится термошумоизоляционный материал. Снаружи рамы по контуру выполнены опоры для установки системы на несущую часть кровли. В конструкции стаканов для вентиляторов ВКР ДУ предусмотрен переходной фланец.
При монтаже оборудования в местах примыкания к кровле необходимо обеспечить гидроизоляцию.

Стакан монтажный для вентилятора ВКР ДУ изготовлен в исполнении дымоудаления - корпус из оцинкованной стали, термоизоляция из негорючего материала (ДУ).

Компоновка стакана монтажного 01 - без клапана, предназначена для установки крышного вентилятора на кровле без уклона.
