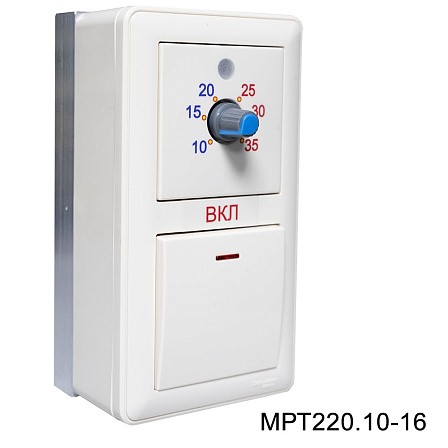

Терморегулятор МРТ220.10-16V.1
Симисторные регуляторы температуры МРТ220.10-16v.1 предназначены для поддержания заданной температуры с помощью изменения потребляемой мощности электрических нагревателей, работающих от сети 220 В.
В состав устройства входят два узла: выключатель вентиляции и регулятор температуры. Выключатель не позволяет включить канальный нагреватель без вентилятора.
Регулятор температуры включается одновременно с включением вентилятора и может быть принудительно выключен нажатием на ручку регулятора температуры. Повторное нажатие ручки регулятора температуры включит регулятор. При этом загорается зеленый индикатор. Красный индикатор загорается при подаче напряжения на нагревательные элементы. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе температуры.
К регулятору температуры подключается канальный датчик температуры ТД1, который располагается в воздуховоде, или его комнатный аналог КТД1 (датчики в комплект поставки не входят).
Технические характеристики
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
220 |
|
Максимальная нагрузка, кВт |
3,5 |
|
Максимальный ток (вентилятор + нагреватель), А |
16 |
|
Максимальная мощность подключаемого вентилятора, Вт |
440 |
|
Температурный датчик (в комплект не входит) |
ТД-1 или КТД-1 |
|
Степень защиты |
IP20 |
|
Диапазон регулирования температуры, ⁰С |
+10...+35 |
|
Точность измерения температуры, ⁰С |
2 |
|
Габаритные размеры, Д*Ш*Г, мм |
153*80*63 |
|
Вес, кг, не более |
0,4 |
Схема подключения МРТ220.10-16v.1
* Схемы подключения могут быть изменены производителем без предварительного уведомления. Актуальную информацию по подключению можно получить из паспорта на изделие.
