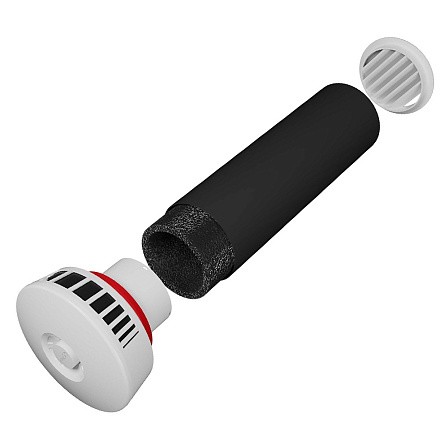

Клапан приточный KP KIV D125

Клапан приточный KP KIV125 предназначен для обеспечения притока свежего воздуха в бытовых и офисных помещениях.

получить консультацию

Описание товара

Характеристики моделей

Купить

Клапан приточный KP KIV125 предназначен для обеспечения притока свежего воздуха в бытовых и офисных помещениях. Клапан защищает от пыли, грязи, шума, насекомых и является необходимым элементом вентиляции в условиях городской среды. При этом клапан не только фильтрует воздух, но и позволяет регулировать мощность притока вплоть до полного перекрытия. Клапан обеспечивает полную звуко- и теплоизоляцию. Клапан KP KIV125 рассчитан на помещение площадью 20 м².
Клапан приточный KP KIV125 имеет теплоизоляцию из вспененного полиэтилена: материал с замкнутой ячеистой структурой и отличными теплофизическими свойствами. Корпус оголовка выполнен из ABS-пластика.
В клапане установлен многоразовый фильтр G3, который защищает от проникновения пыли. Конструкция клапана позволяет легко разобрать изделие, что обеспечивает легкий доступ при чистке фильтра.
Приток регулируется вращением оголовка с помощью ручки-регулятора или цепочки (идет в комплекте). Открытие/закрытие заслонки осуществляется за счет спиралевидной втулки. Новый принцип открытия/закрытия обеспечивает полное перекрытие канала с воздухом, даже при сильном сквозняке звуко-теплоизоляция втулки исключает промерзание, препятствует проникновению лишнего шума с улицы.

Общее устройство клапана:

Клапан KIV устройство.jpg

1 Оголовок KIV
2 Теплоизолирующий элемент
3 Пластиковая труба
4 Решетка

Устройство оголовка KIV:

Оголовок KIV устройство.jpg

1 Декоративная накладка ручки-регулятора
2 Лицевая панель
3 Фильтрующий элемент класса G3
4 Шариковая цепочка
5 Утеплитель
6 Ручка-регулятор
7 Втулка
8 Корпус
9 Уплотнительное кольцо
10 Пластиковый канал (труба)

Габаритные размеры клапана

Клапан KIV125 чертеж.jpg

* Длина трубы в зависимости от модели

Аэродинамические характеристики

Скорость воздуха, м/с	Расход воздуха, м³/ч*
1,5	30,6
2	40,8
2,5	61,2
3	66,3
3,5	71,4
4	76,6
4,5	99,5
5	112,3
5,5	125,0
6	137,8
7	148,0
8	158,2
9	171,0
10	216,9
11	224,6
12	250,1
13	270,5

* Пропускная способность клапана при полном открытии оголовка.

Монтаж

1. Перед началом монтажа необходимо снять декоративную накладку ручки-регулятора. После чего снять лицевую панель поворотом против часовой стрелки.

Клапан KIV125 монтаж 1.jpg

2. Сделать отверстие в стене. Для бурения использовать коронку с диаметром корпуса 132 мм. В результате получится отверстие 133 мм. Установите бурильную установку, обеспечив угол оси сверления 2-3 градуса в сторону наружной части стены. Это необходимо для оттока конденсата на улицу.

Клапан KIV125 монтаж 2.jpg

3. Обрезать трубу по толщине стены, отодвинуть теплоизоляцию от места распила. Установить трубу в отверстие.
Рекомендуется устанавливать клапан в 20–30 см от края окна, на высоте 2–2,5 м.

Клапан KIV125 монтаж 3.jpg

4. Закрепить наружную решетку таким образом, чтобы жалюзи располагались горизонтально с наклоном вниз. Рекомендуется устанавливать клапан с решет- кой под навесом (крышей, подо- конником, козырьком), чтобы в трубу не попадала вода.

Клапан KIV125 монтаж 4.jpg
