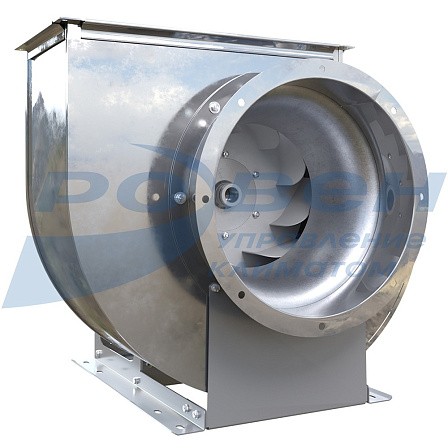

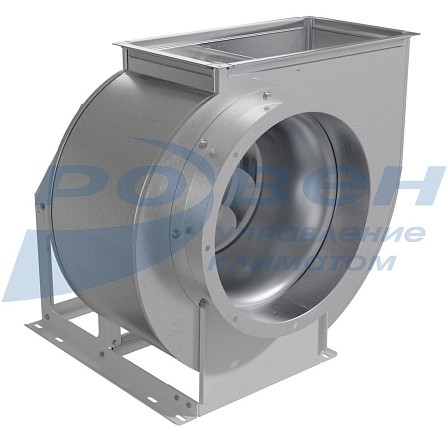

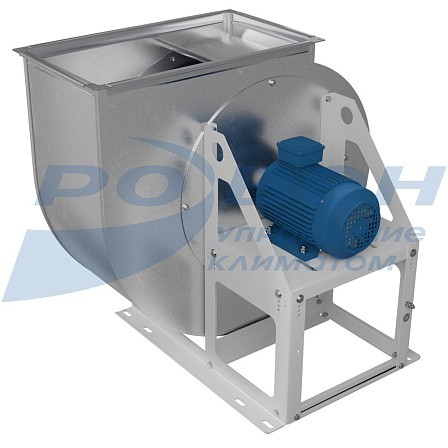

Радиальные вентиляторы дымоудаления ВРН
Вентиляторы серии ВРН-ДУ для противопожарных систем дымоудаления (ППД-систем) представляют собой радиальные вентиляторы с загнутыми назад лопатками специальной формы с рабочим колесом левого или правого вращения.
Вентиляторы выпускают с тремя типами рабочих колес РК920, РК925 и РК930 с различными расходными характеристиками.
Вентиляторы дымоудаления ВРН-ДУ выпускают в двух исполнениях ДУ400 и ДУ600, что подтверждено соответствующим сертификатом.

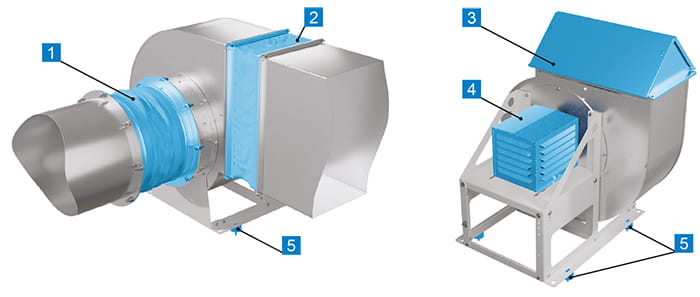

Дополнительное оборудование для монтажа радиальных вентиляторов ВРН-ДУ
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая круглая ВГК-ВРН/ВРВ |
Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду |
|
2 |
Вставка гибкая прямоугольная ВГП-ВРН/ВРВ |
Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду |
|
3 |
Клапан вертикального выброса КВВ-ВРН/ВРВ |
Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0° |
|
4 |
Комплект виброизоляторов |
Комплект виброизоляторов устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент |
|
5 |
Кожух ЭД-ВРН/ВРВ |
Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Полная информация о вентиляторах дымоудаления ВРН-ДУ в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры
|
Наименование |
А2 |
В max* |
В1 |
D |
D1 |
d |
d1 |
a |
а1 |
а2 |
h |
h1 |
h2 |
n |
n1 |
n2 |
|
ВРН-4,0 |
145 |
741 |
236 |
400 |
434 |
9,5 |
11 |
513 |
533 |
- |
284 |
304 |
- |
4 |
- |
8 |
|
ВРН-4,5 |
163 |
778 |
254 |
450 |
479 |
9,5 |
11 |
575 |
595 |
- |
321 |
341 |
- |
4 |
- |
8 |
|
ВРН-5,0 |
178 |
810 |
271 |
500 |
534 |
12 |
11 |
644 |
673 |
- |
356 |
385 |
- |
4 |
- |
16 |
|
ВРН-5,6 |
200 |
981 |
291 |
560 |
589 |
12 |
11 |
720 |
749 |
- |
397 |
426 |
- |
4 |
- |
16 |
|
ВРН-6,3 |
231 |
1102 |
349 |
630 |
665 |
12 |
11 |
802 |
831 |
- |
444 |
473 |
- |
4 |
- |
16 |
|
ВРН-7,1 |
259 |
1195 |
407 |
710 |
739 |
12 |
11 |
901 |
930 |
- |
500 |
529 |
- |
4 |
- |
16 |
|
ВРН-8,0 |
297 |
1392 |
437 |
800 |
829 |
12 |
11 |
1010 |
1039 |
- |
566 |
595 |
- |
4 |
- |
16 |
|
ВРН-9,0 |
335 |
1438 |
475 |
900 |
938 |
- |
11 |
1132 |
1184 |
148 |
636 |
691 |
138 |
- |
26 |
16 |
|
ВРН-10,0 |
366 |
1595 |
510 |
1000 |
1030 |
- |
11 |
1270 |
1322 |
165 |
706 |
761 |
152 |
- |
26 |
16 |
|
ВРН-11,2 |
408 |
1716 |
551 |
1120 |
1164 |
- |
11 |
1425 |
1477 |
148 |
787 |
842 |
171 |
- |
30 |
16 |
|
ВРН-12,5 |
461,5 |
1863 |
597 |
1250 |
1280 |
- |
11 |
1594 |
1646 |
165 |
880 |
935 |
156 |
- |
32 |
16 |
* Максимальный размер по самому большому двигателю в соответствующем типоразмере вентилятора.
Габаритные и присоединительные размеры вентиляторов в зависимости от положения корпуса ВРН
|
Наименование |
А* |
А1 |
H max* |
H1 max |
H2* |
||||||||||||||||||||
|
0° |
45° |
90° |
270° |
315° |
0° |
45° |
90° |
270° |
315° |
0° |
45° |
90° |
270° |
315° |
0° |
45° |
90° |
270° |
315° |
0° |
45° |
90° |
270° |
315° |
|
|
ВРН-4,0 |
723 |
675 |
642 |
642 |
830 |
303 |
297 |
290 |
290 |
501 |
680 |
891 |
810 |
773 |
767 |
390 |
390 |
390 |
470 |
470 |
290 |
501 |
420 |
303 |
297 |
|
ВРН-4,5 |
810 |
756 |
721 |
721 |
930 |
340 |
331 |
325 |
325 |
368 |
755 |
997 |
905 |
875 |
866 |
435 |
435 |
435 |
535 |
535 |
320 |
562 |
470 |
340 |
331 |
|
ВРН-5,0 |
906 |
840 |
790 |
790 |
1029 |
377 |
369 |
350 |
350 |
408 |
860 |
1130 |
1038 |
957 |
949 |
510 |
510 |
510 |
580 |
580 |
350 |
620 |
528 |
377 |
369 |
|
ВРН-5,6 |
1010 |
932 |
880 |
880 |
1146 |
422 |
406 |
388 |
388 |
689 |
957 |
1260 |
1160 |
1090 |
1071 |
570 |
570 |
570 |
665 |
665 |
387 |
690 |
590 |
425 |
406 |
|
ВРН-6,3 |
1136 |
1038 |
984 |
984 |
1285 |
476 |
443 |
429 |
429 |
769 |
1054 |
1394 |
1285 |
1222 |
1189 |
625 |
625 |
625 |
746 |
746 |
429 |
769 |
660 |
476 |
443 |
|
ВРН-7,1 |
1273 |
1157 |
1102 |
1102 |
1438 |
535 |
490 |
479 |
479 |
860 |
1204 |
1585 |
1463 |
1379 |
1339 |
725 |
725 |
725 |
845 |
845 |
479 |
860 |
738 |
534 |
494 |
|
ВРН-8,0 |
1435 |
1308 |
1239 |
1239 |
1619 |
604 |
554 |
535 |
535 |
965 |
1331 |
1760 |
1625 |
1499 |
1449 |
795 |
795 |
795 |
895 |
895 |
536 |
965 |
830 |
604 |
554 |
|
ВРН-9,0 |
1631 |
1513 |
1429 |
1429 |
1857 |
688 |
632 |
600 |
600 |
1091 |
1482 |
1981 |
1832 |
1698 |
1642 |
890 |
890 |
890 |
1010 |
1100 |
592 |
1091 |
942 |
688 |
542 |
|
ВРН-10,0 |
1826 |
1732 |
1591 |
1591 |
2067 |
764 |
744 |
670 |
670 |
1211 |
1640 |
2181 |
2032 |
1864 |
1844 |
970 |
970 |
970 |
1100 |
1100 |
670 |
1211 |
1062 |
764 |
744 |
|
ВРН-11,2 |
2016 |
1849 |
1730 |
1730 |
2266 |
855 |
784 |
735 |
735 |
1342 |
1805 |
2412 |
2233 |
2074 |
2005 |
1070 |
1070 |
1070 |
1220 |
1220 |
735 |
1342 |
1163 |
854 |
785 |
|
ВРН-12,5 |
2283 |
2123 |
1959 |
1959 |
2571 |
959 |
903 |
813 |
813 |
1494 |
1993 |
2674 |
2504 |
2339 |
2283 |
1180 |
1180 |
1180 |
1380 |
1380 |
813 |
1494 |
1324 |
959 |
903 |
* Максимальный размер при различных положениях корпуса.
Габаритные и присоединительные размеры основания рамы вентиляторов ВРН
|
Наименование |
С |
С1 |
С2 |
bxl |
k |
k1 |
|
ВРН-4,0 |
396 |
525 |
128 |
8х27 |
90 |
- |
|
ВРН-4,5 |
424 |
660 |
140 |
11х30 |
100 |
- |
|
ВРН-5,0 |
525 |
695 |
160 |
11х22 |
100 |
- |
|
ВРН-5,6 |
550 |
740 |
183 |
11х22 |
100 |
- |
|
ВРН-6,3 |
550 |
830 |
210,3 |
11х22 |
110 |
- |
|
ВРН-7,1 |
710 |
750 |
209 |
11х22 |
125 |
- |
|
ВРН-8,0 |
800 |
845 |
221 |
11х22 |
125 |
- |
|
ВРН-9,0 |
870 |
950 |
268 |
11х22 |
130 |
153 |
|
ВРН-10,0 |
958 |
960 |
227 |
11х22 |
130 |
213 |
|
ВРН-11,2 |
1048 |
920 |
246 |
11х22 |
180 |
354 |
|
ВРН-12,5 |
1230 |
1030 |
235 |
11х22 |
180 |
266 |
Технические характеристики
|
Наименование |
N, кВт |
n, об/мин |
Ток при 380В, А |
Масса max, кг |
Общий, дБа |
Виброопора тип ЕС (А) |
|
|
кол-во |
тип |
||||||
|
ВРН-4,0-ДУ400-РК920-0,37/1500/220-380 |
0,37 |
1320 |
1,12 |
46,2 |
77 |
4 |
20*25(А) М6 |
|
ВРН-4,0-ДУ400-РК925-0,37/1500/220-380 |
0,37 |
1320 |
1,12 |
48,4 |
78 |
4 |
20*25(А) М6 |
|
ВРН-4,0-ДУ400-РК930-0,55/1500/220-380 |
0,55 |
1350 |
1,61 |
52,1 |
78 |
4 |
20*25(А) М6 |
|
ВРН-4,0-ДУ400-РК920-3/3000/220-380 |
3 |
2820 |
6,54 |
68,4 |
91 |
4 |
25*30(А) М6 |
|
ВРН-4,0-ДУ400-РК925-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
72,2 |
90 |
4 |
25*30(А) М6 |
|
ВРН-4,0-ДУ400-РК930-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
75,7 |
86 |
4 |
25*30(А) М6 |
|
ВРН-4,5-ДУ400-РК920-0,75/1500/220-380 |
0,75 |
1350 |
2,14 |
82 |
82 |
4 |
25*30(А) М6 |
|
ВРН-4,5-ДУ400-РК925-0,75/1500/220-380 |
0,75 |
1350 |
2,14 |
85,5 |
83 |
4 |
25*30(А) М6 |
|
ВРН-4,5-ДУ400-РК930-1,1/1500/220-380 |
1,1 |
1370 |
2,97 |
90 |
83 |
4 |
25*20(А) М6 |
|
ВРН-4,5-ДУ400-РК920-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
124 |
95 |
4 |
30*25(А) М8 |
|
ВРН-4,5-ДУ400-РК925-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
127,5 |
94 |
4 |
30*25(А) М8 |
|
ВРН-4,5-ДУ400-РК930-11/3000/380-660 |
11 |
2880 |
21,3 |
154 |
90 |
4 |
30*20(А)М8 |
|
ВРН-5,0-ДУ400-РК920-0,37/1000/220-380 |
0,37 |
910 |
1,33 |
78,3 |
85,5 |
4 |
25*30(А) М6 |
|
ВРН-5,0-ДУ400-РК925-0,55/1000/220-380 |
0,55 |
910 |
1,87 |
79 |
86 |
4 |
25*30(А) М6 |
|
ВРН-5,0-ДУ400-РК930-0,55/1000/220-380 |
0,55 |
910 |
1,87 |
81,4 |
88,4 |
4 |
25*30(А) М6 |
|
ВРН-5,0-ДУ400-РК920-1,5/1500/220-380 |
1,5 |
1380 |
3,95 |
88,8 |
96 |
4 |
25*20(А) М6 |
|
ВРН-5,0-ДУ400-РК925-1,5/1500/220-380 |
1,5 |
1380 |
3,95 |
91,4 |
98 |
4 |
25*20(А) М6 |
|
ВРН-5,0-ДУ400-РК930-2,2/1500/220-380 |
2,2 |
1390 |
5,36 |
97,3 |
114 |
4 |
25*20(А) М6 |
|
ВРН-5,6-ДУ400-РК920-0,55/1000/220-380 |
0,55 |
910 |
1,87 |
94,4 |
82 |
4 |
25*20(А) М6 |
|
ВРН-5,6-ДУ400-РК925-0,75/1000/220-380 |
0,75 |
910 |
2,29 |
102 |
83 |
4 |
30*30(А) М8 |
|
ВРН-5,6-ДУ400-РК930-1,1/1000/220-380 |
1,1 |
910 |
3,18 |
106,5 |
84 |
4 |
30*30(А) М8 |
|
ВРН-5,6-ДУ400-РК920-2,2/1500/220-380 |
2,2 |
1390 |
5,36 |
112 |
90 |
4 |
30*30(А) М8 |
|
ВРН-5,6-ДУ400-РК925-2,2/1500/220-380 |
2,2 |
1390 |
5,36 |
115 |
91 |
4 |
30*30(А) М8 |
|
ВРН-5,6-ДУ400-РК930-3/1500/220-380 |
3 |
1410 |
7,12 |
121 |
91 |
4 |
30*25(А) М8 |
|
ВРН-6,3-ДУ400-РК920-1,1/1000/220-380 |
1,1 |
910 |
3,18 |
149 |
86 |
4 |
30*20 (A) М8 |
|
ВРН-6,3-ДУ400-РК925-1,5/1000/220-380 |
1,5 |
920 |
4,05 |
158 |
87 |
4 |
25*10 (A) М6 |
|
ВРН-6,3-ДУ400-РК930-1,5/1000/220-380 |
1,5 |
920 |
4,05 |
163 |
88 |
4 |
25*10 (A) М6 |
|
ВРН-6,3-ДУ400-РК920-4/1500/220-380 |
4 |
1410 |
9,38 |
168 |
95 |
4 |
25*10 (A) М6 |
|
ВРН-6,3-ДУ400-РК925-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
179 |
96 |
4 |
30*15 (A) М8 |
|
ВРН-6,3-ДУ400-РК930-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
188 |
96 |
4 |
40*40 (A) М8 |
|
ВРН-7,1-ДУ400-РК920-1,1/750/220-380 |
1,1 |
690 |
3,14 |
204 |
84 |
4 |
40*40(A) М8 |
|
ВРН-7,1-ДУ400-РК925-1,5/750/220-380 |
1,5 |
690 |
4,28 |
215 |
85 |
4 |
40*40(A) М8 |
|
ВРН-7,1-ДУ400-РК930-1,5/750/220-380 |
1,5 |
690 |
4,28 |
221 |
86 |
4 |
40*40(A) М8 |
|
ВРН-7,1-ДУ400-РК920-2,2/1000/220-380 |
2,2 |
920 |
5,79 |
214 |
90 |
4 |
40*40(A) М8 |
|
ВРН-7,1-ДУ400-РК925-2,2/1000/220-380 |
2,2 |
920 |
5,79 |
216 |
91 |
4 |
40*40(A) М8 |
|
ВРН-7,1-ДУ400-РК930-3/1000/220-380 |
3 |
930 |
7,31 |
234 |
93 |
4 |
40*30(A) М10 |
|
ВРН-7,1-ДУ400-РК920-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
255 |
99 |
4 |
40*30(A) М10 |
|
ВРН-7,1-ДУ400-РК925-11/1500/380-660 |
11 |
1440 |
22,9 |
267 |
100 |
4 |
40*30(A) М10 |
|
ВРН-7,1-ДУ400-РК930-15/1500/380-660 |
15 |
1450 |
30,1 |
317 |
100 |
4 |
50*50(A) М8 |
|
ВРН-8,0-ДУ400-РК920-1,5/750/220-380 |
1,5 |
690 |
4,28 |
330 |
88 |
4 |
40*40(A) М8 |
|
ВРН-8,0-ДУ400-РК925-2,2/750/220-380 |
2,2 |
690 |
6,11 |
334 |
89 |
4 |
40*30(A) М10 |
|
ВРН-8,0-ДУ400-РК930-2,2/750/220-380 |
2,2 |
690 |
6,11 |
343 |
90 |
4 |
40*30(A) М10 |
|
ВРН-8,0-ДУ400-РК920-4/1000/220-380 |
4 |
930 |
9,74 |
344 |
95 |
4 |
40*30(A) М10 |
|
ВРН-8,0-ДУ400-РК925-5,5/1000/380-660 |
5,5 |
950 |
13,2 |
364 |
96 |
4 |
40*30(A) М10 |
|
ВРН-8,0-ДУ400-РК930-5,5/1000/380-660 |
5,5 |
950 |
13,2 |
374 |
97 |
4 |
40*30(A) М10 |
|
ВРН-8,0-ДУ400-РК920-15/1500/380-660 |
15 |
1450 |
30,1 |
473 |
104 |
4 |
50*50(A) М10 |
|
ВРН-8,0-ДУ400-РК925-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
484 |
104 |
4 |
50*45(A) М10 |
|
ВРН-8,0-ДУ400-РК930-22/1500/380-660 |
22 |
1450 |
43,2 |
504 |
104 |
4 |
50*45(A) М10 |
|
ВРН-9,0-ДУ400-РК920-3/750/220-380 |
3 |
690 |
8,12 |
419 |
92 |
4 |
50*45(A) М10 |
|
ВРН-9,0-ДУ400-РК925-3/750/220-380 |
3 |
690 |
8,12 |
420 |
93 |
4 |
50*45(A) М10 |
|
ВРН-9,0-ДУ400-РК930-4/750/380-660 |
4 |
700 |
10,1 |
456 |
95 |
4 |
50*45(A) М10 |
|
ВРН-9,0-ДУ400-РК920-7,5/1000/380-660 |
7,5 |
950 |
17,2 |
464 |
99 |
4 |
50*40(A) М10 |
|
ВРН-9,0-ДУ400-РК925-11/1000/380-660 |
11 |
960 |
23,6 |
503 |
101 |
4 |
50*30(A) М10 |
|
ВРН-9,0-ДУ400-РК930-11/1000/380-660 |
11 |
960 |
23,6 |
511 |
102 |
4 |
50*30(A) М10 |
|
ВРН-9,0-ДУ400-РК920-30/1500/380-660 |
30 |
1450 |
57,9 |
575 |
108 |
6 |
60*45(A) М12 |
|
ВРН-9,0-ДУ400-РК925-30/1500/380-660 |
30 |
1450 |
57,9 |
584 |
108 |
6 |
60*45(A) М12 |
|
ВРН-9,0-ДУ400-РК930-37/1500/380-660 |
37 |
1450 |
69,9 |
664 |
108 |
6 |
60*40(A) М12 |
|
ВРН-10,0-ДУ400-РК920-5,5/750/380-660 |
5,5 |
700 |
13,6 |
533 |
96 |
6 |
60*40(A) М12 |
|
ВРН-10,0-ДУ400-РК925-7,5/750/380-660 |
7,5 |
720 |
17,9 |
574 |
98 |
6 |
60*40(A) М12 |
|
ВРН-10,0-ДУ400-РК930-7,5/750/380-660 |
7,5 |
720 |
17,9 |
604,8 |
99 |
6 |
60*40(A) М12 |
|
ВРН-10,0-ДУ400-РК920-15/1000/380-660 |
15 |
960 |
31,2 |
576 |
103 |
6 |
60*60(A) М12 |
|
ВРН-10,0-ДУ400-РК925-18,5/1000/380-660 |
18,5 |
960 |
37 |
634 |
104 |
6 |
60*50(A) М12 |
|
ВРН-10,0-ДУ400-РК930-18,5/1000/380-660 |
18,5 |
960 |
37 |
660,7 |
105 |
6 |
60*50(A) М12 |
|
ВРН-11,2-ДУ400-РК920-11/750/380-660 |
11 |
720 |
25,3 |
682 |
101 |
6 |
60*50(A) М12 |
|
ВРН-11,2-ДУ400-РК925-11/750/380-660 |
11 |
720 |
25,3 |
695,6 |
102 |
6 |
60*50(A) М12 |
|
ВРН-11,2-ДУ400-РК930-15/750/380-660 |
15 |
720 |
31,2 |
766,5 |
103 |
6 |
60*50(A) М12 |
|
ВРН-11,2-ДУ400-РК920-22/1000/380-660 |
22 |
960 |
44,8 |
781 |
107 |
6 |
60*50(A) М12 |
|
ВРН-11,2-ДУ400-РК925-30/1000/380-660 |
30 |
960 |
59,6 |
853,8 |
108 |
6 |
60*50(A) М12 |
|
ВРН-11,2-ДУ400-РК930-37/1000/380-660 |
37 |
980 |
72,7 |
901,8 |
110 |
6 |
70*60(A) М10 |
|
ВРН-12,5-ДУ400-РК920-15/750/380-660 |
15 |
720 |
31,2 |
888,2 |
104 |
10 |
70*60(A) М10 |
|
ВРН-12,5-ДУ400-РК925-22/750/380-660 |
22 |
720 |
45,9 |
946,3 |
106 |
10 |
70*60(A) М10 |
|
ВРН-12,5-ДУ400-РК930-22/750/380-660 |
22 |
720 |
45,9 |
965,2 |
107 |
10 |
70*60(A) М10 |
|
ВРН-12,5-ДУ400-РК920-37/1000/380-660 |
37 |
980 |
72,7 |
1189,8 |
112 |
10 |
75*50(A) М12 |
|
ВРН-12,5-ДУ400-РК925-55/1000/380-660 |
55 |
980 |
105 |
1212,8 |
113 |
10 |
75*50(A) М12 |
|
ВРН-12,5-ДУ400-РК930-75/1000/380-660 |
75 |
980 |
142 |
1392 |
114 |
10 |
75*40(A) М12 |
*
Технические и шумовые характеристики ВРН-ДУ600 соответствуют ВРН-ДУ400.

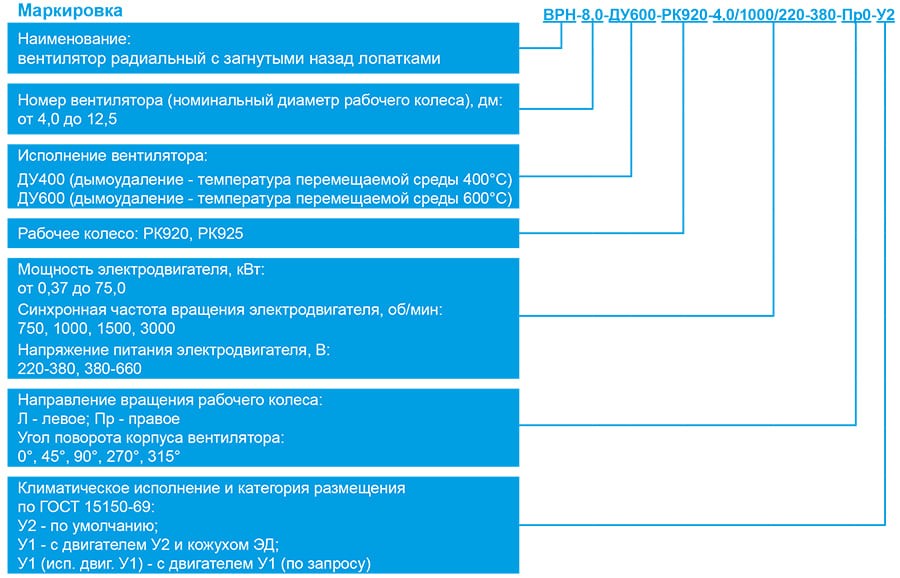

МАРКИРОВКА
Вентилятор радиальный с загнутыми назад лопатками ВРН,
диаметр рабочего колеса 8,0; режим работы ДУ600; укомплектован рабочим колесом
РК920; мощностью электродвигателя N=4,0 кВт и частотой вращения рабочего колеса
n=1000 об/мин, направление вращения рабочего колеса – правое, под углом ноль
градусов, климатическое исполнение У2.
Электрические схемы подключения вентиляторов в сеть 380 В
* В вентиляторах с
номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска
пониженным напряжением по схеме Y-∆. Для получения более подробной информации
по подключению, обратитесь в отдел технической поддержки.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
