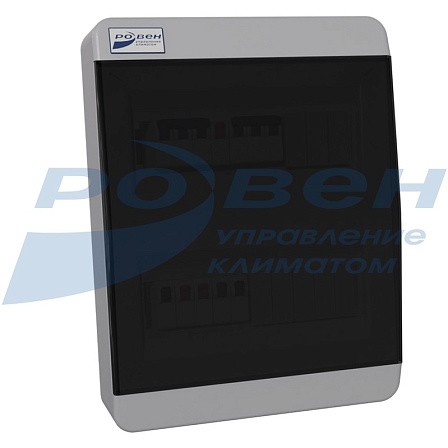

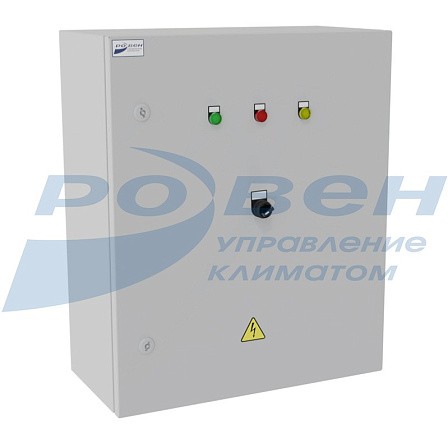

Щит управления системой автоматического управления типа ЩСАУ
Щиты типа ЩСАУ предназначены для управления по заданному алгоритму (прописанному в ТЗ), контроля и защиты электрических исполнительных устройств в составе различных технологических систем.
В щитах стандартно реализовано:
Управление и работа исполнительных механизмов согласно техническому заданию заказчика;
Поддержание заданных режимов технологического процесса;
Индикация состояния системы;
Защита цепей питания подключаемых устройств от короткого замыкания
Два варианта комплектации щитов управления:
|
Комплектация |
Описание |
|
I к |
Стандартная комплектация |
|
II к |
Комплектация повышенного качества |
Технические характеристики и габаритные размеры щитов управления ЩСАУ
|
Наименование корпуса |
В |
Ш |
Г |
|
Габарит 1 |
395 |
310 |
220 |
|
Габарит 2 |
500 |
400 |
220 |
|
Габарит 3 |
650 |
500 |
220 |
|
Габарит 4 |
800 |
650 |
250 |
|
Габарит 5 |
1000 |
650 |
300 |
|
Габарит 6 |
1200 |
750 |
300 |
|
Габарит 7 |
1320 |
750 |
300 |
|
Габарит 8 |
1800 |
800 |
450 |
|
Габарит 9 |
2000 |
800 |
450 |
|
Габарит 10 |
2200 |
800 |
450 |
|
Наименование корпуса |
В |
Ш |
Г |
|
Габарит 1 |
385 |
290 |
102 |
|
Габарит 2 |
535 |
290 |
102 |
|
Габарит 3 |
535 |
398 |
102 |
|
Габарит 4 |
410 |
300 |
153 |
|
Габарит 5 |
560 |
300 |
153 |
|
Габарит 6 |
560 |
408 |
153 |
Размер щита будет зависеть от количества подключаемых устройств, от их мощности и напряжения, а также от выбранных дополнительных функций. Могут использоваться как пластиковые, так и металлические корпуса с различной степенью пыле-влагозащиты. Информацию о размере, материале (пластик, металл) и степени пыле-влагозащиты корпуса (IP) можно уточнить при запросе.
Габаритный вес от 5 до 300кг.
Возможная степень защиты IP31 - стандарт, IP54 - по запросу.
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.
Условия эксплуатации:
Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.
Порядок подбора щита управления:
- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft, IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT)).
- Указывается тип щита.
- Выбираются дополнительные функции щита.
При комплектации щита управления датчиками они поставляются без соединительного кабеля.
Дополнительные функции щитов управления типа ЩСАУ
|
Номер дополнительной функции |
Описание |
|
3 |
Автоматическое поддержание заданной температуры |
|
10 |
Включение/выключение по заданному времени (функция недельного таймера). Параметры уточнять при заказе |
|
14.1* |
Управление водяным охладителем |
|
14.2.1 |
Управление фреоновым охладителем 1 ступень |
|
14.2.2 |
Управление фреоновым охладителем 2 ступени |
|
14.3 |
Управление фреоновым охладителем инверторного типа |
|
14.4 |
Управление фреоновым охладителем (без встроенной автоматики) |
|
15.1** |
Включение системы по сигналу комнатного термостата |
|
15.2 |
Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при превышении заданной температуры помещения - режим «охлаждения» (отключение системы при достижении уставки) |
|
15.3 |
Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения - режим «нагрев» (отключение системы при достижении уставки) |
|
16.1 |
Контроль концентрации СО2 по комнатному датчику |
|
16.2 |
Контроль концентрации СО2 по канальному датчику |
|
16.3 |
Включение системы по сигналу от датчика угарного газа CO |
|
16.4 |
Включение системы от газоанализатора (комплектация щита с датчиком) |
|
16.5 |
Включение системы от газоанализатора (комплектация щита без датчика)
|
|
17.1** |
Включение системы по сигналу комнатного гигростата |
|
17.2 |
Контроль влажности воздуха по комнатному аналоговому датчику |
|
17.3 |
Контроль влажности воздуха по канальному аналоговому датчику |
|
24 |
Каскадное управление температурой в помещении по комнатному датчику температуры |
|
25 |
Каскадное управление температурой в помещении по канальному датчику температуры |
|
25.1 |
Управление температурой по дополнительному датчику |
|
26.1 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU, интерфейс RS-485, режим Slave |
|
26.5 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP, интерфейс Ethernet, режим Slave |
|
27 |
Управление влажностью подаваемого воздуха посредством сотового (поверхностного) увлажнителя в зимний период |
|
27.1 |
Управление влажностью подаваемого воздуха посредством парового увлажнителя в зимний период |
|
28.1 |
Управление осушением воздуха |
|
30.1 |
Проводной пульт управления типа кнопочный пост |
|
30.4** |
Выносной пульт с семисегментным ЖКИ (встраиваемый) |
|
30.5** |
Выносной пульт с семисегментным ЖКИ (накладной) |
|
31*** |
Управление щитом автоматики через Wi-fi соединение или internet |
|
35 |
Измерение температуры наружного воздуха в канале |
|
36 |
Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации |
* Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА.
** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий планируемого места размещения устройства.
*** В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.
Дополнительные функции устройств, подключаемых к щитам управления типа ЩСАУ
|
Номер дополнительной функции |
Описание |
|
1.1 |
Регулировка оборотов двигателя на 220В в ручном режиме |
|
1.2 |
Регулировка оборотов двигателя на 220В в автоматическом режиме (через контроллер) |
|
1.5 |
Регулировка оборотов однофазного двигателя на 220В в ручном режиме с панели преобразователя частоты |
|
1.6 |
Регулировка оборотов однофазного двигателя на 220В посредством преобразователя частоты в автоматическом режиме (через контроллер) |
|
1.8 |
Регулировка оборотов EC двигателя на 220В в автоматическом режиме (через контроллер) |
|
2.1* |
Регулировка оборотов двигателя на 380В в ручном режиме (с панели преобразователя частоты) |
|
2.2* |
Регулировка оборотов двигателя на 380В в автоматическом режиме (через контроллер) |
|
2.3 |
Регулировка оборотов EC двигателя на 380В в автоматическом режиме (через контроллер) |
|
2.4* |
Регулировка оборотов двигателя на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В) |
|
2.5* |
Регулировка оборотов двигателя на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В) |
|
4.1 |
Управление приводом на 220В с возвратной пружиной |
|
4.1.1 |
Управление приводом на 220В с концевым выключателем и возвратной пружиной |
|
4.2.1 |
Управление приводом на 24В постоянного тока с возвратной пружиной |
|
4.2.2 |
Управление приводом на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока) |
|
4.3 |
Управление приводом на 220В без возвратной пружины (управление открыто/закрыто) |
|
4.4 |
Управление приводом на 24В постоянного тока без возвратной пружины (управление открыто/закрыто) |
|
5.1** |
Тепловое реле защиты двигателя на 380В |
|
5.2** |
Биметаллическое реле защиты двигателя на 220/380В |
|
5.3** |
Позисторное реле защиты двигателя на 220/380В |
|
11*** |
АВР двигателей (Автоматическое включение резервного двигателя при аварийной остановке основного) |
|
11.1*** |
АВР двигателя (Автоматическое включение резервного двигателя при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного двигателя через интервал времени) |
|
22 |
Контроль работы двигателей по реле давления |
|
23***** |
Запуск двигателей по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше (невозможна для взрывозащищённых) |
|
23.1 |
Запуск двигателя посредством устройства плавного пуска |
* Расстояние от преобразователя частоты до двигателя должно быть не более 30м (для неэкранированного кабеля)
** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.
*** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22 .
**** Функция /23 запуск двигателя по схеме «звезда-треугольник» невозможна для взрывозащищенных двигателей! А также НЕВОЗМОЖНА для двигателей у которых в клеммной коробке НЕТ выводов всех концов обмоток и (или) рабочее напряжение НЕ соответствует 380Δ/660Y.
Пример функциональной схемы управления температурой в помещении на базе щита типа ЩСАУ
S - электромагнит
TE - датчик температуры
МАРКИРОВКА:
Щит упр. IIк ЩСАУ/4.3/15.3
где: Щит упр. IIк ЩСАУ – щит управления c комплектующими повышенного качества (IIк)
/4.3 - Управление приводом на 220В без возвратной пружины (управление открыто/закрыто)
/15.3 - Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения - режим «нагрев» (отключение системы при достижении уставки).
