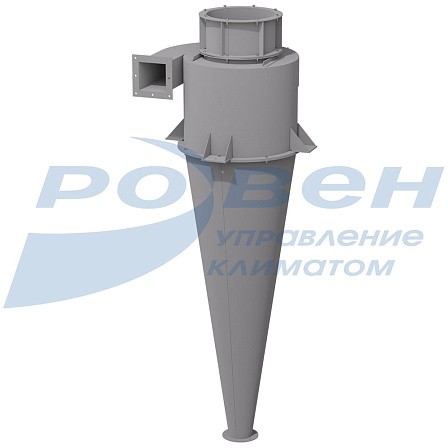

Циклон УЦ

Циклоны типа УЦ предназначены для очистки технологических выбросов деревообрабатывающих производств в атмосферу от неслипающихся неволокнистых пылей, смесей пыли с сухими опилками и стружкой, а также сухих невзрывоопасных газов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Циклоны УЦ применяются в системах аспирации для очистки воздушной смеси от не слипающихся и не волокнистых частиц, которые образуются в результате технологических выбросов на деревообрабатывающем производстве. Пылеулавливающее устройство эффективно очищает воздух от деревянной пыли, опилок, стружки и широко применяется на многих предприятиях по созданию мебели, элементов декора, деревянных конструкций, производству материалов и полуфабрикатов из древесины.

Циклоны УЦ могут устанавливаться на нагнетающей или всасывающей стороне аспирационной системы и имеют правое или левое исполнение. В зависимости от диаметра выхлопного патрубка (цилиндр внутренний) каждый тип циклона делится на четыре модификации, которые имеют различные эксплуатационные характеристики.

С увеличением номера модификации у циклонов каждого калибра изменяются их техникоэкономические характеристики: уменьшается коэффициент очистки выбросов, аэродинамическое сопротивление. Эта особенность конструкции циклонов типа УЦ позволяет более дифференцированно по сравнению с циклонами УЦ-38 подходить к выбору циклонов при проектировании пылеулавливающих сооружений, что значительно увеличивает степень оптимизации проектных решений.

Кроме того, в условиях эксплуатации систем аспирации при изменении производительности или начальной концентрации пыли в аспирационном воздухе вследствие изменений в технологическом процессе, конструкция циклонов типа УЦ позволяет быстро с минимальными материальными затратами изменить техническую характеристику циклонной установки путем смены выхлопных патрубков (изменение модификации).

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.


Характеристики

Циклоны УЦ изготавливаются правого и левого исполнения. Циклонами правого исполнения называются циклоны, в которых материаловоздушный поток в плане имеет направление вращения по часовой стрелке, левого исполнения – против часовой стрелки.

Циклоны УЦ изготавливаются в климатическом исполнении “УХЛ” при эксплуатации по категории размещения 1, 2, 3, 4 ГОСТ 15150-69. Сейсмичность района не регламентируется.

Циклоны УЦ предназначены для использования в системах аспирации производств категории В и Д по взрывной, взрывопожарной и пожарной опасности по СНиП П-90-81.

Соотношение диаметров выхлопного патрубка (d) и корпуса циклона (D)

№ модификации 1 2 3 4
d/D 0,38 0,45 0,525 0,6

Аэродинамические характеристики


Общий вид и габаритные размеры

УЦ чертеж.jpg

Технические характеристики и конструктивные размеры, мм

Циклон (калибр)

Производительность, м3

a

D

D1

D2

D3

d

Н

Н1

№ модификации

№ модификации

1

2

3

4

1

2

3

4

УЦ-500

790-990

125

500

100

644

340

410

480

540

190

225

263

300

2040

1409

УЦ-560

960-1210

140

560

112

704

390

460

530

610

213

252

294

336

2257

1577

УЦ-630

1160-1480

158

630

126

774

440

520

600

680

239

284

331

378

2508

1773

УЦ-710

1400-1810

178

710

142

710

500

580

675

780

270

320

373

426

2698

1562

УЦ-800

1760-2290

200

800

160

800

540

650

760

870

304

360

420

480

3125

1740

Циклон (калибр)

Производительность, м3

Н2

H3

H4

K

X

Масса, кг

№ модификации

№ модификации

№ модификации

1

2

3

4

1

2

3

4

1

2

3

4

УЦ-500

790-990

329

192

226

270

322

140

170

200

220

250

313

70,5

70,3

70,3

70

УЦ-560

960-1210

369

200

240

288

345

160

190

220

250

280

350

82

83,5

83,3

83

УЦ-630

1160-1480

413

220

264

322

390

180

215

245

280

315

398

99,9

99,8

99,7

99,4

УЦ-710

1400-1810

905

240

290

357

447

210

240

278

322

355

444

120

121

122

121

УЦ-800

1760-2290

1037

250

308

381

466

225

265

310

355

400

504

154

156

156

155

МАРКИРОВКА:

Циклон УЦ500-1-П-ЗТ
                где:    У – универсал;
                           Ц – циклон;
                           500 – типоразмер (калибр);
                           1 – номер модификации;
                           П (Л) – исполнение правое (левое). Указывается только при заказе циклона.
                           ЗТ – циклон комплектуется зонтом (У - циклон комплектуется улиткой).
